倾斜式手动模申请节手归挡机构

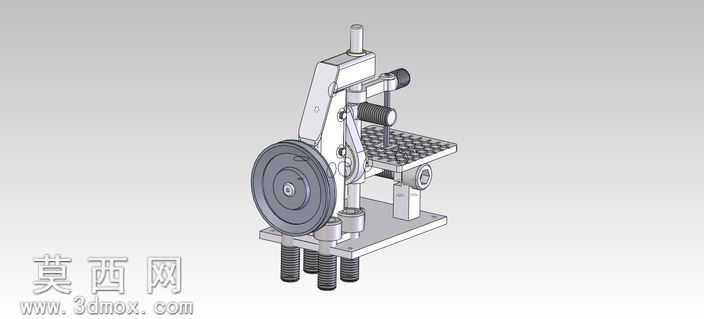

本作品为一款可实现倾斜角度调节的手动模申请节手归挡机构三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一个零部件的尺寸公差、装配约束都进行了精准设定，确保模型可直接用于工程参考与二次修改。模型整体采用立式布局，底部设置三根带缓冲弹簧的支撑脚，支撑脚与底座之间采用螺纹连接结构，可通过旋转支撑脚调整整机的水平度，适配不同平整度的安装台面，弹簧结构可在手动操作过程中吸收冲击载荷，提升操作的平稳性。传动部分采用大直径手轮作为动力输入部件，手轮通过平键与主轴连接，主轴上集成了凸轮与连杆传动结构，将手轮的旋转运动转化为压头的竖直往复运动，压头旁侧设置带刻度的导向立柱，可精准控制压头的下行行程，满足不同规格模件的作业需求。工作台采用带密集定位孔的栅格板设计，可通过定位销快速固定不同形状的待加工模件，工作台与机架之间设置角度调节转轴，可根据作业需求将工作台倾斜0-15度，倾斜后通过侧边的锁紧旋钮完成角度固定，适配特殊角度的模件归挡作业需求。渲染阶段采用哑光金属材质赋予机架、手轮、工作台等金属部件，还原铸铁与钢材的真实质感，弹簧、操作手柄等部件采用橡胶与防滑塑料材质，通过调整材质的粗糙度、反光度参数，让模型的视觉呈现更贴近真实设备的外观效果。设计思路上以结构简易、操作省力为核心，通过大直径手轮降低操作所需的扭矩，连杆传动结构优化了力的传递路径，减少传动过程中的力损耗，整体结构无复杂电控部件，纯机械结构的设计让设备维护成本更低，可应用于小型五金件、塑胶件的模压申请与归挡作业场景，模型包含完整的装配体与零件文件，可直接导出工程图用于生产加工参考。
