凸轮从动件运动仿真模拟机构模型

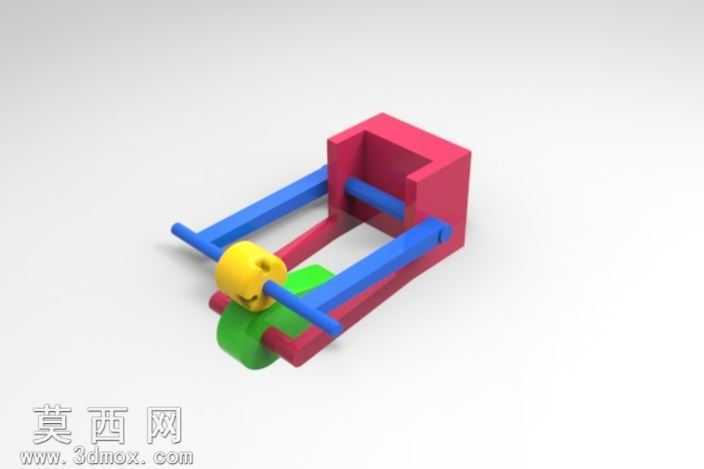

本模型为凸轮从动件运动仿真机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各零部件的尺寸公差、装配约束关系进行精准设定，确保机构运动逻辑符合真实机械传动原理。模型整体由凸轮构件、从动件组件、导向支撑结构、机架基座四部分构成，各部件建模时分别完成独立特征构建：凸轮部分通过轮廓曲线放样生成非规则工作面，精准还原凸轮轮廓曲线的升程、回程、休止段特征，保证从动件运动规律符合设计预期；从动件组件包含接触端头、传动杆、联动滑块结构，接触端头采用圆弧面设计，可与凸轮轮廓形成顺滑接触，减少运动过程中的卡滞与磨损；导向支撑结构采用双平行导轨设计，对从动件的运动方向进行严格约束，仅保留沿导轨轴向的直线运动自由度，避免运动过程中出现偏载、歪斜问题；机架基座采用框式一体化结构，为所有运动构件提供稳定的安装基准，各安装孔位、定位面均按照装配要求完成特征创建，保证各部件装配后同轴度、平行度符合机械设计精度要求。材质渲染阶段，针对不同部件的功能属性匹配对应材质效果：凸轮构件赋予高硬度合金钢材质，添加表面淬火后的细腻金属纹理与轻微反光效果，体现其耐磨承压的功能特性；从动件组件赋予调质钢材质，搭配表面氧化处理的哑光金属质感，区分于凸轮的表面处理工艺；导向导轨赋予镀铬亮面金属材质，突出其光滑耐磨的工作面特征；机架基座赋予工程塑料材质，添加磨砂质感的漫反射效果，与金属运动部件形成视觉区分，同时通过色彩区分不同功能模块，让整体结构层次清晰直观。模型完成装配后添加了DMU运动学仿真约束，对凸轮设置旋转驱动副，对从动件设置直线移动副，同时添加凸轮与从动件端头的接触约束，可完整模拟凸轮连续旋转时，从动件按照预设轮廓规律做往复直线运动的完整过程，可直观展示凸轮机构将旋转运动转化为直线往复运动的传动原理，清晰呈现升程阶段从动件平稳推送、远休止阶段从动件保持位置、回程阶段从动件有序复位、近休止阶段从动件静止停留的全周期运动状态，可用于机械原理教学演示、凸轮机构设计方案验证、运动逻辑校验等场景，建模过程中对各运动部件的干涉情况进行了逐帧检查，调整了存在干涉的部件尺寸与装配位置，确保整个运动周期内无硬干涉、无运动卡滞，运动曲线平滑无冲击，符合中低速凸轮机构的运动设计要求。
