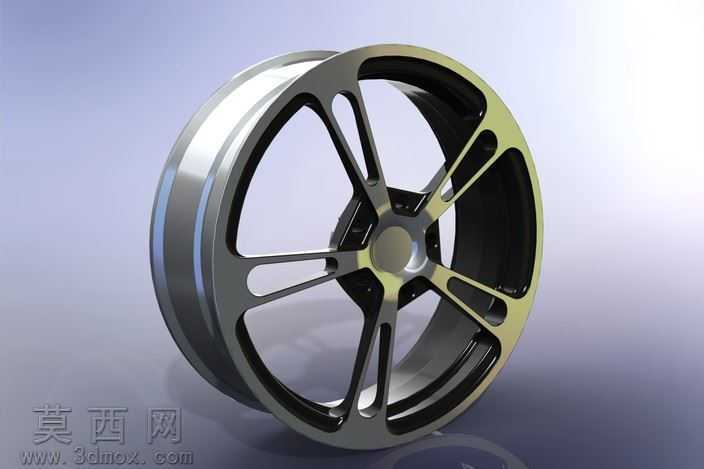

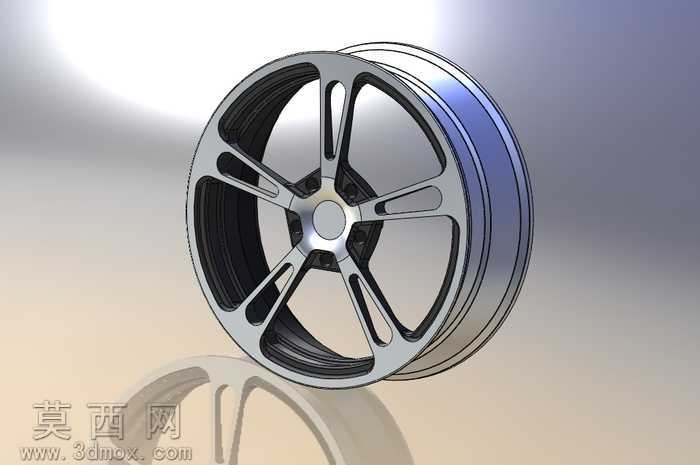

20英寸五辐汽车轮毂三维设计作品

本作品为20英寸规格的五辐式汽车轮毂三维设计，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循汽车轮毂的实际生产制造规范，从基础的轮辋轮廓草绘开始，先确定轮辋的名义直径、胎圈座宽度、轮缘高度等核心参数，通过旋转特征生成轮辋的基础基体，保证轮辋部分的回转精度符合乘用车轮毂的尺寸公差要求。轮辐部分采用五组对称式双筋条设计，建模时先绘制单组辐条的截面轮廓，通过拉伸、拔模、倒圆角等特征构建单根辐条的基础形态，再通过圆周阵列特征完成五组辐条的均匀排布，阵列过程严格控制360度范围内的角度均分，保证每组辐条的位置精度，避免动平衡偏差问题。辐条与轮辋的衔接位置做了平滑的过渡曲面处理，通过曲面放样、曲面缝合等操作消除衔接处的棱角，既提升了整体的视觉流畅度，也符合轮毂结构的应力分散要求，避免应力集中导致的结构强度不足问题。中心安装位部分精准构建了中心定位孔、螺栓安装孔的结构，螺栓孔按照常规乘用车五孔轮毂的节圆直径参数排布，中心孔周边设计了凸起的安装定位台，保证轮毂与车辆轴头的配合精度。材质渲染阶段，轮辐正面采用亮面金属镀铬材质，调整材质的反射率、粗糙度参数，模拟真实电镀轮毂的高光镜面效果，轮辋侧边及辐条背面采用半哑光的金属灰材质，通过不同材质的对比凸显轮毂的层次感，渲染场景中添加了柔和的环境光与定向光源，调整光源角度突出辐条的立体轮廓，呈现出逼真的金属质感。整体设计兼顾了改装轮毂的视觉美观性与实际结构合理性，辐条的镂空设计在保证结构强度的前提下有效降低了轮毂的整体重量，符合轻量化改装的需求，所有结构特征均做了合理的圆角处理，避免尖锐棱角带来的加工难度与安全隐患，模型的各部分参数可直接对接后续的工程分析与加工生产环节。
