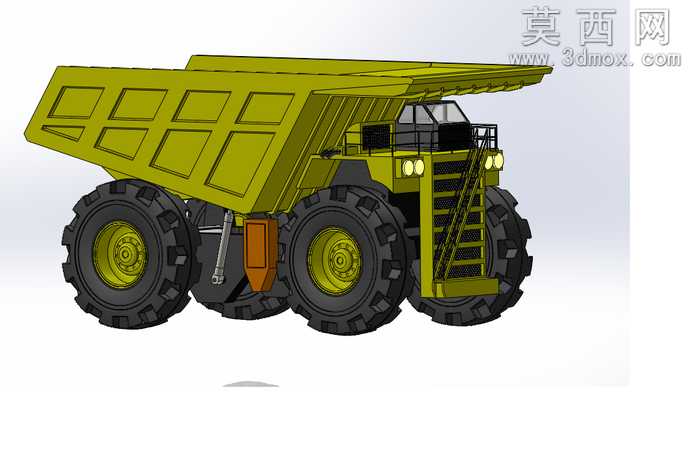

矿用重型自卸卡车精细三维设计作品

本作品为矿用重型自卸卡车的三维设计成果，建模阶段以真实矿用自卸车的结构比例为参考基准，在三维建模软件中先完成整体轮廓的草绘搭建，通过基准面定位确定车头、货厢、底盘、车轮四大核心模块的空间位置关系。货厢部分采用多实体建模方式，还原了实车货厢外侧的加强筋结构，每一块加强筋的排布、倾斜角度都参照真实矿卡的承重设计逻辑，通过拉伸、切除、阵列等基础建模命令完成货厢的腔体结构与外部加强结构的制作，确保货厢的举升铰接点位置与底盘的安装位完全匹配，预留出液压举升结构的安装空间。车头部分还原了矿用卡车的高位驾驶室设计，驾驶室的防护栏、登车梯都做了精细化建模，登车梯的每一级踏板、扶手的弯折角度都贴合实车的人机工程设计，车头前部的照明模组采用独立零件建模，还原了多组大灯的排布位置与灯罩的曲面造型。底盘部分重点还原了矿卡的大尺寸承重轮胎与轮毂结构，轮胎表面的深沟槽越野胎纹通过环绕阵列的方式制作，胎纹的深度、块面造型都匹配矿用轮胎的防滑耐磨设计特性，轮毂的辐条结构、中央固定螺栓的细节都逐一还原，同时预留了悬挂结构、传动结构的安装位，车桥与车轮的转动配合关系做了基础的装配约束，可实现车轮的转动模拟。材质渲染阶段，车身主体采用工程黄的金属漆材质，调整材质的粗糙度与金属度参数还原矿卡漆面的厚重质感，轮胎采用高粗糙度的橡胶材质，还原橡胶轮胎的哑光磨砂质感，金属结构件如登车梯、防护栏、液压油缸部分采用亮面金属材质，与车身漆面形成质感区分。设计过程中优先保证整体结构的合理性，各部件之间不存在干涉问题，货厢的举升行程做了基础的运动限位设定，可直观展示自卸车的卸料工作状态，整体模型细节丰富，结构完整，可用于工程车辆结构教学、矿用设备展示等场景。
