斯登MK2冲锋枪配套衬套结构设计

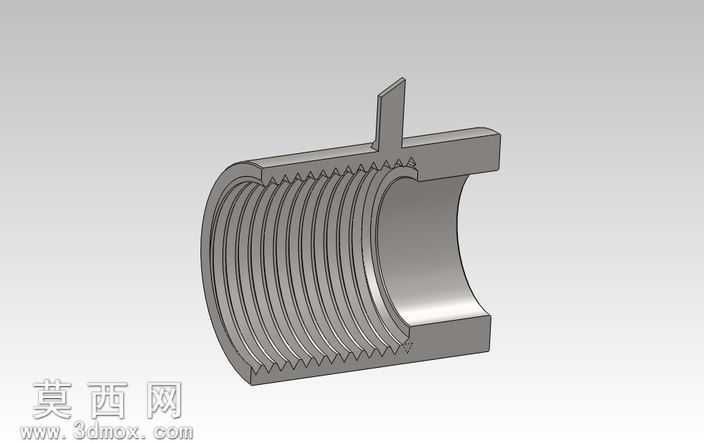

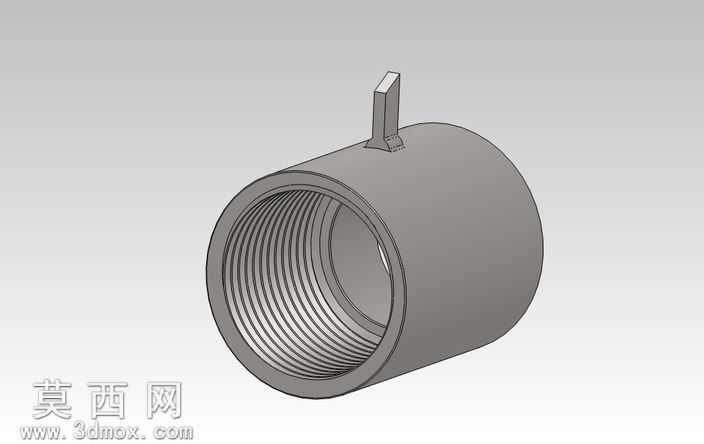

本作品为斯登MK2冲锋枪配套的衬套三维建模设计，整体采用回转体主体加外置定位凸片的组合结构，建模过程以参数化设计为核心逻辑，首先通过草图绘制确定衬套的内外径基准尺寸，主体为等壁厚圆筒结构，内壁全程构建连续的内螺纹特征，螺纹牙型采用标准三角牙轮廓，通过螺旋线扫描切除的方式完成螺纹结构的生成，保证螺纹的导程、牙高参数符合枪械配件的装配适配要求。建模时对圆筒外壁做了等径光面处理，仅在筒身外侧上部设置一个一体式的定位凸片，凸片与筒身采用圆角过渡连接，避免应力集中问题，凸片的厚度、伸出长度与倾斜角度均参考斯登MK2冲锋枪的衬套装配定位需求设定，确保安装时可快速卡入对应定位槽，完成衬套的周向与轴向限位。材质设定上选用枪械常用的合金结构钢材质，渲染时赋予模型哑光金属质感，还原钢制零件经表面氧化处理后的哑光灰视觉效果，同时对螺纹牙面、凸片棱边做了细微的倒角处理，既符合机械加工的工艺要求，也避免锐边带来的装配干涉问题。设计过程中重点考量了衬套的装配适配性，内螺纹的尺寸公差预留了合理的装配间隙，筒身的外径尺寸与对应安装位的孔径做了适配设计，定位凸片的位置精度严格对应枪身的定位槽位置，保证衬套安装后可稳定承担枪管与机匣之间的衬垫定位作用，建模完成后通过干涉检查验证了各结构之间无重叠冲突，整体结构简洁实用，完全匹配斯登MK2冲锋枪的衬套功能需求，可用于枪械结构原理展示、配件复刻参考等场景。
