剖视展示多级传动齿轮箱三维结构设计

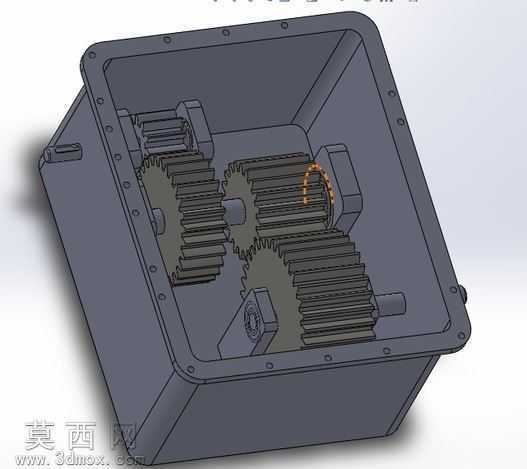

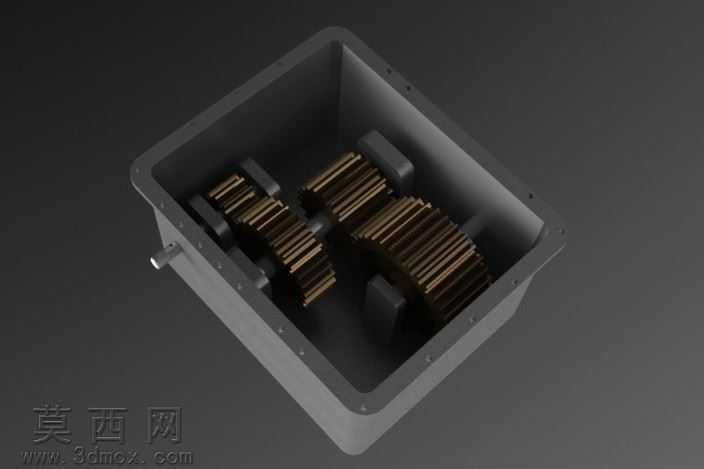

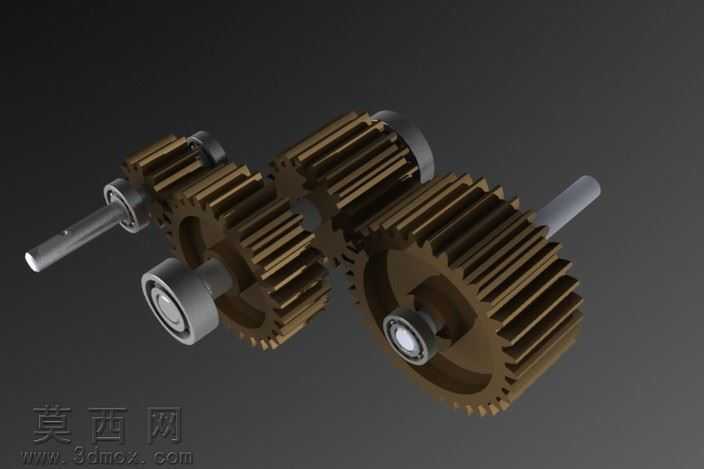

本齿轮箱采用三维参数化建模完成整体结构设计，建模过程中优先搭建传动系统骨架，依据传动比要求匹配各级齿轮的模数、齿数与齿宽参数，确保各级齿轮啮合中心距与箱体轴承座安装位精准对齐，避免后续装配出现干涉问题。建模阶段对箱体内腔做了适配性的轮廓处理，箱壁边缘设计有均匀分布的螺栓连接孔位，用于箱盖与箱体的密封紧固，箱体侧壁预留的轴承安装位做了同轴度约束，保证传动轴装配后运转无偏摆。模型采用剖视视角呈现内部结构，渲染阶段为箱体赋予哑光铸铁材质，还原铸造箱体的粗糙金属质感，齿轮零件表面做了精加工质感处理，齿面呈现细腻的金属光泽，啮合区域做了高亮标识清晰展示传动配合关系。结构设计上采用多级圆柱齿轮平行轴传动布局，输入轴与输出轴的位置根据传动路径做了合理排布，各级齿轮依次啮合实现动力的逐级减速传递，齿轮与轴之间采用键连接传递扭矩，轴端通过轴承支撑在箱体轴承座内，保证传动过程的稳定性。设计过程中重点校核了齿轮啮合的侧隙与重合度，确保传动过程平稳无卡滞，同时对箱体内部的润滑空间做了预留，可容纳润滑油对啮合齿轮与轴承进行润滑，箱体边角处做了圆角过渡处理，既避免应力集中也提升了铸造工艺性，整体结构紧凑，传动路径清晰，可用于机械传动教学演示、传动方案验证等场景，完整还原了齿轮箱从外部箱体到内部传动组件的全部结构细节，各零件间的装配关系清晰可辨。
