轮式泛用型挖掘机三维设计作品

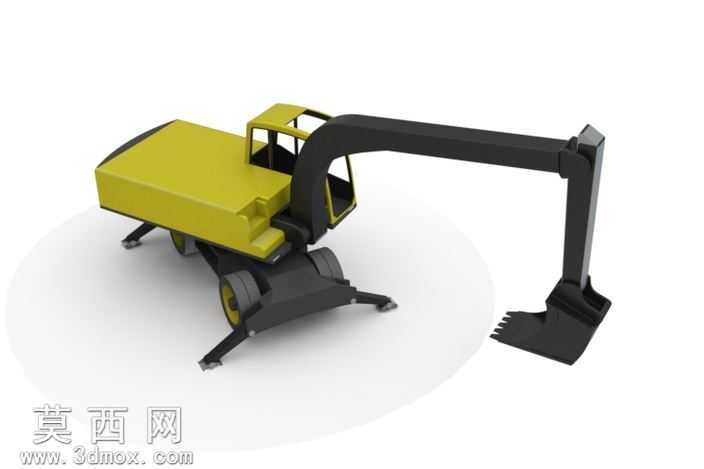

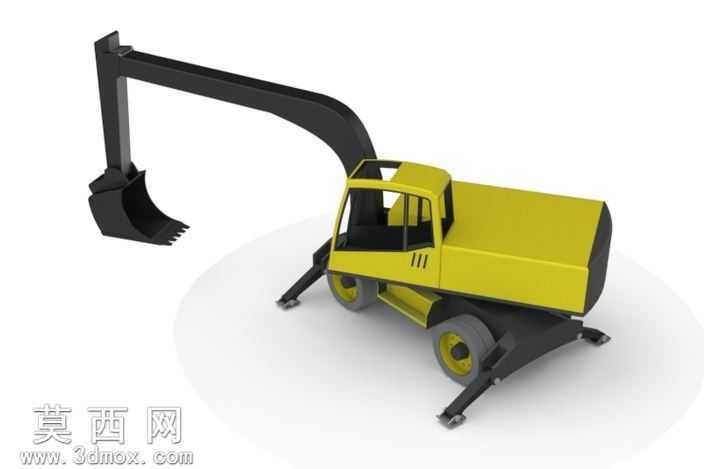

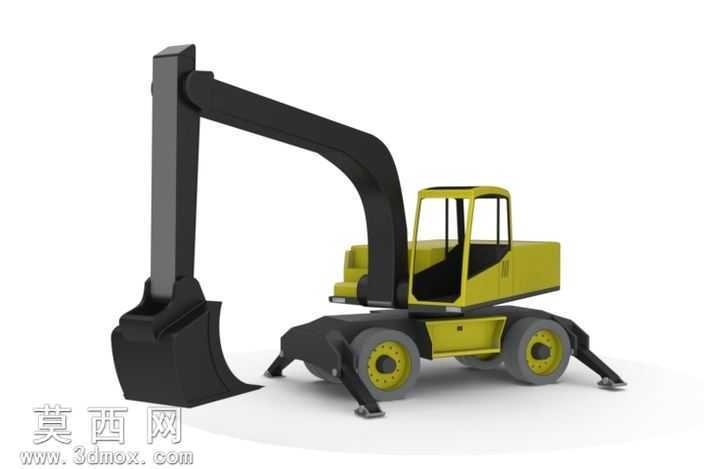

本作品为轮式泛用挖掘机的三维建模设计成果，建模过程以还原真实轮式挖掘机的功能结构与外观特征为核心目标，首先从整体比例框架搭建入手，先确定整机的长宽高基准尺寸，区分行走底盘、回转机身、动臂斗杆工作装置三大核心模块的布局边界。建模阶段优先处理行走轮式底盘结构，还原四个橡胶行走轮的轮毂、胎面纹理细节，同时搭建底盘前后的液压支腿结构，支腿的支撑脚、伸缩臂段均做了独立的结构拆分，保证后续可实现动作模拟的结构合理性。机身部分采用封闭式驾驶室设计，还原驾驶室的窗框轮廓、内部操作空间的基础占位，机身侧部的动力舱外罩做了分块的曲面处理，还原真实设备的散热格栅区域的造型特征，机身与底盘的回转连接座做了环形结构的细节刻画，保证上下部分的连接逻辑符合真实工程机械的结构原理。工作装置部分的动臂采用弯臂造型，从机身铰接点到斗杆连接段做了流畅的曲面过渡，斗杆与铲斗的铰接结构、铲斗的斗齿、斗容轮廓均按照真实挖掘作业的需求做了比例还原，所有液压油缸的缸筒、活塞杆结构都做了独立建模，对应各个铰接点的安装位都预留了合理的结构间隙。材质与渲染阶段，为机身主体赋予饱和度适中的工程黄哑光漆面材质，模拟真实工程设备的漆面质感，动臂、斗杆、铲斗、支腿结构赋予深灰色耐磨金属材质，行走轮的轮胎赋予黑色橡胶材质，轮毂部分做了黄黑配色的分色处理，驾驶室玻璃赋予半透明带轻微反射的玻璃材质，渲染时采用柔和的影棚布光，在白色背景下突出整机的结构轮廓，同时添加柔和的地面投影增强模型的立体感。设计思路上兼顾了泛用型挖掘机的通用作业属性，没有添加特殊作业属具，保留标准反铲挖掘装置的基础形态，轮式底盘的设计适配城市道路快速转场的使用场景，整体模型的结构拆分清晰，各活动部件的铰接关系准确，既可以作为外观展示使用，也可进一步添加运动约束实现挖掘动作、支腿收放、转台回转的动态模拟，模型的曲面过渡顺滑，没有出现破面、法线错误等建模问题，各部件的比例协调，符合真实轮式挖掘机的尺寸逻辑。
