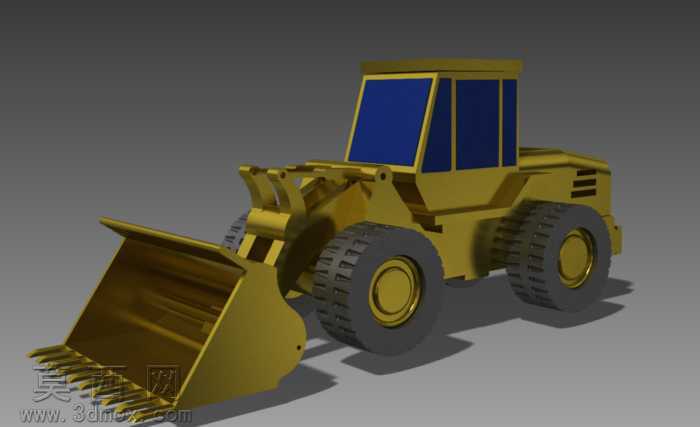

卡特彼勒988大型轮式装载机三维建模作品

本作品为卡特彼勒988大型轮式装载机的高精度三维建模成果，建模过程严格参考实车外观与结构比例，在Autodesk Inventor平台中完成全参数化建模搭建。建模初期先梳理整机的层级结构，将整机划分为行走底盘、驾驶室、动臂举升机构、铲斗工作装置、防护结构五大核心模块，按照从基准骨架到细节零件的顺序逐步搭建，先通过草图绘制确定整机的长宽高基准、轮距轴距参数、动臂铰接点位置等核心定位尺寸，确保整体比例与实车完全匹配。行走系统部分，精准还原了重载型工程轮胎的胎面花纹、防滑链的链节交错结构，轮毂的螺栓固定结构、轮边减速桥的外壳轮廓都做了精细化建模，轮胎防滑链部分采用阵列特征完成链节排布，还原了矿山作业场景下轮胎加装防护链的真实状态。工作装置部分，对动臂的箱型焊接结构、摇臂连杆的铰接点位、铲斗的斗齿排布、斗刃耐磨层结构都做了细致还原，铲斗表面的作业磨损痕迹通过材质贴图做了拟真处理，动臂与车架、动臂与铲斗的铰接位置都预留了装配约束空间，可直接用于后续的运动仿真演示。驾驶室部分还原了全景挡风玻璃、顶部防护栏、登车梯、后视镜、车身标识等细节，车身的散热格栅、发动机舱盖的加强筋结构、液压管路的排布走向都按照实车布局做了还原，没有省略核心结构特征。材质渲染阶段，车身主体采用工程黄哑光金属材质，还原工程机械专用漆面的颗粒质感，轮胎采用深黑色耐磨橡胶材质，防滑链采用高硬度金属材质并添加轻微锈迹与磨损质感，铲斗斗刃部分添加金属磨损后的亮面效果，玻璃部分采用半透明带反光的材质，整体渲染效果贴近真实矿山作业场景下的设备状态。建模过程中对所有零件做了参数化关联，修改核心尺寸即可快速调整整机规格，模型结构完整无破面，可用于工程机械结构教学、作业场景动画制作、设备展示演示等多个场景，完整还原了这款重型装载机的结构特征与外观特点。
