汽车铸件安装支座逆向结构复刻

　　该零件为汽车底盘附属系统的铸造安装支座，主要应用在商用车底盘管线与附属构件的固定安装场景，承担相邻功能部件的载荷传递与位置约束作用，在整车运行过程中需要持续承受路面激励带来的交变振动载荷，以及相邻部件工作时传递的静态、动态载荷，因此结构设计上优先保障安装刚度与抗疲劳性能，避免长期运行出现连接松动、结构开裂的失效问题。从实际装车用途来看，该支座通过三个带衬套安装孔位分别对接底盘车架的安装基准面与两个附属功能部件的连接端，其中两个同轴度要求较高的通孔用于穿装固定螺栓，实现支座与车架本体的刚性连接，另外两个侧向凸台的孔位用于固定相邻的管线固定支架与小型功能组件，所有安装孔的端面都设计了平整的机加工贴合面，保障装配后连接面的接触刚度，

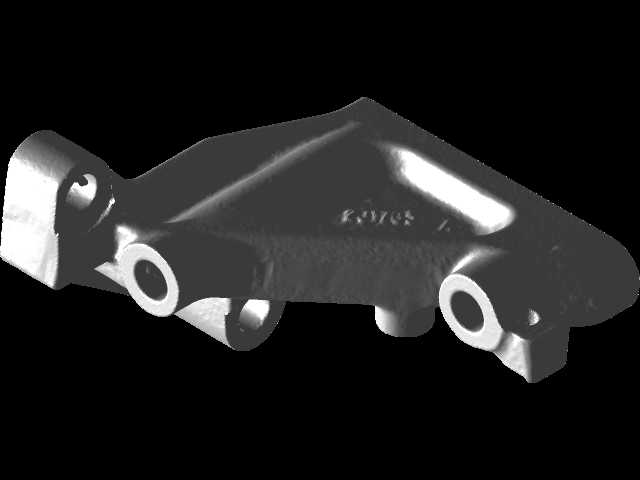

　　减少螺栓预紧力的衰减。在逆向设计的过程中，首先通过三维扫描获取铸件的完整点云数据，针对铸造表面的非均匀余量、铸造拔模斜度进行特征识别，区分铸造毛坯面与后续机加工的配合面，其中安装孔的内圆柱面、孔位端面的加工余量在逆向建模时单独做特征分层，匹配实际铸造生产的工艺要求，避免出现建模特征与生产工艺脱节的问题。外形轮廓方面，该铸件整体采用变截面的筋条融合结构，在三个安装点位之间通过弧形过渡的加强筋连接，既减少了铸件的整体重量，又能保障载荷传递路径的连续性，避免应力集中在结构转角位置；所有非加工面的铸造圆角统一按照R3-R5的工艺要求做过渡处理，符合砂型铸造的拔模与充型要求，避免铸件生产过程中出现浇不足、冷隔的缺陷。安装边界层面，

　　该支座与车架贴合的安装面平面度公差控制在0.1mm以内，两个主安装孔的中心距公差控制在±0.05mm，孔轴线与安装面的垂直度公差不大于0.08mm，保障装配后螺栓不会受到额外的剪切载荷；侧向两个安装凸台的伸出长度根据周边部件的安装间隙做了匹配设计，装车后与周边管线、运动部件的最小安全间隙大于15mm，避免整车运行过程中出现运动干涉。结构设计上充分考虑了铸造工艺的可行性，整个铸件的壁厚均匀控制在4-6mm之间，局部载荷较大的安装孔位置做了加厚凸台处理，凸台与主体结构之间采用平缓的斜面过渡，避免铸件冷却过程中因为壁厚差过大出现缩孔、缩松的内部缺陷；零件的拔模方向统一朝向车架安装面一侧，拔模斜度设置为1.5°，

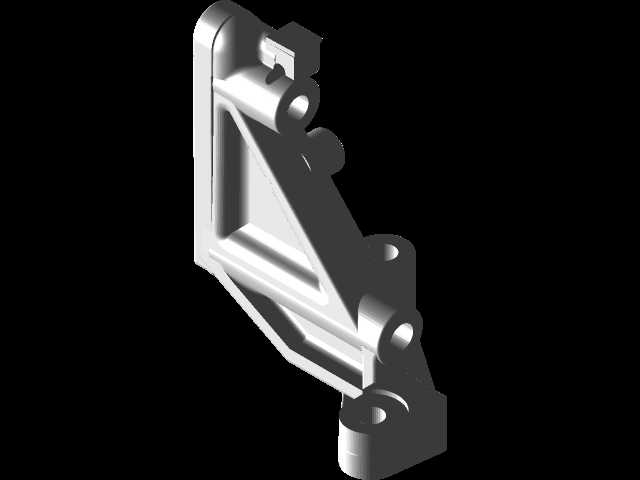

　　不需要额外设置复杂的抽芯结构就能完成砂型的起模操作，有效降低了铸件的生产制造成本。从载荷传递的路径来看，相邻部件传递的载荷通过侧向安装凸台传导到主体加强筋结构，再通过两个主安装孔均匀分散到车架的安装基准面上，整个结构的应力分布均匀，在额定载荷下最大应力值远低于铸铁材料的许用应力，能够满足整车全生命周期的使用要求。逆向建模过程中针对扫描点云的误差做了特征修正，对铸造过程中产生的局部表面凹凸、尺寸偏差做了工艺化规整，既保留了原铸件的实际装配尺寸，又修正了毛坯铸造带来的非设计特征偏差，最终得到的三维模型可以直接用于后续的铸件生产工艺编制、机加工夹具设计，也可以作为同类型安装支座结构优化设计的参考基准，帮助设计人员快速理解成熟铸件的结构设计逻辑，减少新零件开发过程中的试错成本。
