遮阳板注塑成型模具型腔结构

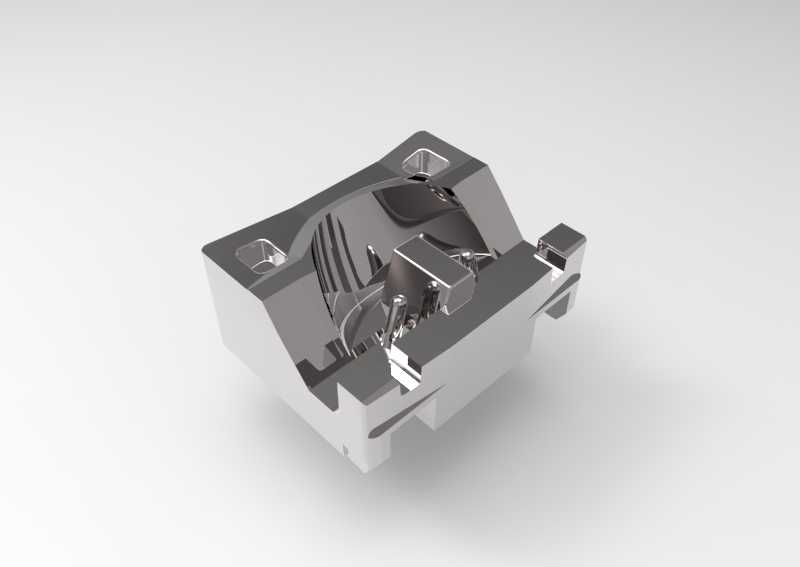

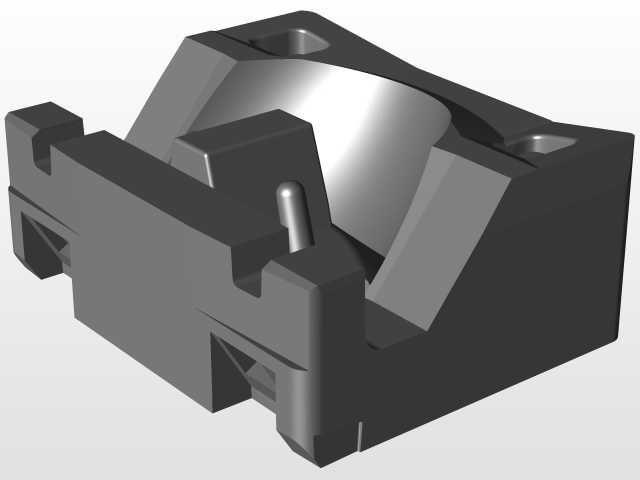

　　这套结构是汽车内饰遮阳板成型模具的核心型腔部分，在汽车内外饰注塑件生产场景中，这类模腔直接决定了遮阳板基材的成型精度与表面质量。日常生产里，遮阳板作为车辆驾驶区的基础功能件，既要满足遮挡直射光线的基础使用需求，也要匹配整车内饰的装配公差，其成型过程对模腔的贴合度、脱模斜度、冷却回路排布都有明确的工程要求。从结构本身来看，该型腔采用整体式模仁嵌装设计，外围的四个凸台定位结构是用来将模仁固定在模架定模板内的安装位，每个定位凸台都做了直角避让倒角，避免装配时与模架安装槽的边角产生干涉，安装时可以直接沿合模方向滑入模架槽位，通过侧边的压块完成锁紧，不需要额外设计复杂的紧固件连接结构，能减少模架加工的工序量。

　　在功能特性上，型腔内的曲面结构完全复刻遮阳板的内侧面造型，内部凸起的筋位结构对应遮阳板本体的加强筋，这些筋位的厚度严格控制在主体壁厚的0.6倍，避免成型时出现筋位缩痕，影响后续遮阳板表皮包覆的平整度。型腔边缘的侧向凸起结构是成型遮阳板转轴安装座的部位，这部分在模具设计时需要配合侧向抽芯机构完成脱模，因为安装座的倒扣方向与主开模方向存在12度的夹角，直顶结构无法完成顺利脱模，设计时特意在该位置预留了抽芯滑块的安装空位，滑块的导向面直接做在模仁本体上，不需要额外加装导向镶件，能提升抽芯动作的稳定性，减少长期生产中的滑块偏移问题。

　　从反向工程的设计逻辑来看，这套结构是基于已损耗的旧模具实物逆向重构而来，重构过程中首先对旧模腔的磨损区域做了数据补偿，旧模具在长期生产中，分型面位置因为反复合模挤压出现了0.12mm左右的塌陷，逆向建模时将这部分尺寸补回原始设计公差带内，同时对冷却水道的位置做了优化调整，旧模具的水道距离型腔表面的距离不均，最近处仅8mm，最远处达到22mm，导致生产时模温差异大，成型件翘曲变形量超差，重构时将水道统一调整到距离型腔表面12-15mm的区间，水道直径保持10mm，保证冷却时模温均匀性控制在±3℃以内，能有效缩短成型周期，减少塑件变形。

　　安装边界方面，该模仁的整体外形为矩形结构，长宽尺寸匹配标准3540模架的定模镶件槽尺寸，厚度方向预留了5mm的修磨余量，方便后续生产中如果出现分型面飞边，可以通过磨床修磨分型面来调整合模间隙，不需要更换整个模仁。模仁的四个角都做了C2的倒角，既方便装配时的导入，也能避免锐角磕碰损伤操作人员或者模架。型腔表面的粗糙度要求达到Ra0.8，保证成型后的塑件表面光滑，不需要额外做大量的抛光处理就能满足后续包覆工序的表面要求。在实际生产适配中，这套模腔可以匹配200吨级的卧式注塑机使用，浇口位置设计在型腔的中心位置，采用点浇口进胶，能保证熔料填充时的流动平衡，避免出现填充不足或者熔接痕明显的问题，浇口套的定位环尺寸匹配标准注塑机的定位孔尺寸，安装时可以快速完成机台对中，减少调模时间。

　　日常生产维护中，这类整体式模仁的保养重点在型腔表面的防锈与滑动部位的润滑，因为模仁材料采用预硬钢，硬度在HRC38-42之间，具备较好的耐磨性，正常生产情况下可以完成30万模次以上的成型作业，不需要做特殊的表面处理。型腔内部的排气槽开设在分型面的末端，槽深控制在0.02mm，既能顺利排出型腔内的空气，避免塑件出现烧焦、缺胶的问题，也不会产生飞边，减少后续去飞边的人工工作量。
