共济会交叉军刀与圆环腰带标识结构

　　这类交叉军刀搭配圆环的标识构件，最早脱胎于传统社团组织的身份识别配件，目前在主题装饰、文创周边、定制服饰配件领域有较多落地场景，既可以作为独立的金属徽章单独使用，也可以集成到腰带扣、纪念牌、墙面装饰件上完成装配。从实际使用场景来看，该构件如果作为腰带扣面使用，需要匹配常规腰带的安装边界，整体外轮廓的最大外接圆直径控制在60-80mm区间即可适配绝大多数成人皮带的安装位，背面预留两个间距25mm的固定柱，就能直接卡入皮带扣的基座完成固定，不需要额外做结构改造；如果作为独立纪念徽章使用，整体厚度控制在3-5mm，背面加装别针结构就能满足佩戴需求，不会因为过重拉扯衣物面料。

　　设计过程中首先要处理交叉军刀的干涉问题，两把军刀呈十字交叉排布，第三把军刀斜向贯穿交叉点，所有刀身的贴合位置都做了0.1mm的间隙预留，避免金属3D打印或者压铸生产的时候出现粘模问题，刀身的棱边全部做了R0.2的圆角处理，既避免锐边划伤使用者，也能在电镀或者抛光工序中减少积料问题。刀柄位置的防滑纹理采用等距螺旋槽结构，槽深0.3mm，槽宽0.4mm，纹理间距1mm，这个尺寸比例既能还原传统军刀刀柄的防滑纹理质感，也不会因为纹理过密导致后续表面处理的时候出现填缝、纹理不清的问题。圆环构件作为整个标识的基底，环体宽度设置为8mm，厚度和刀身保持一致，环体内圈和交叉刀身的衔接位置做了平滑过渡的加强筋，筋厚1.5mm，既可以避免刀身和圆环衔接处出现应力集中断裂的问题，也能让整个构件的视觉整体性更强，不会出现零散部件拼接的突兀感。

　　从功能特性来看，该构件属于纯装饰类的标识配件，不需要承担传动、承重等力学载荷，所以结构设计上优先保证外观还原度和装配适配性，所有外露面的拔模斜度统一设置为1.5度，不管是采用锌合金压铸、不锈钢失蜡铸造还是光敏树脂3D打印，都能顺利脱模，不需要额外做后期的结构修整。刀身的平直度公差控制在0.1mm以内，交叉位置的对称度公差控制在0.05mm，保证整个标识的视觉对称性，不会出现刀身偏移、圆环错位的观感问题。如果是作为墙面装饰的大尺寸版本使用，可以将整体比例等比放大，最大可以做到直径300mm的尺寸，此时需要在圆环背面预留挂墙安装的沉头孔位，沉头孔深度2mm，适配M4的沉头螺丝，安装后螺丝头不会突出构件表面，保证正面外观的完整性。

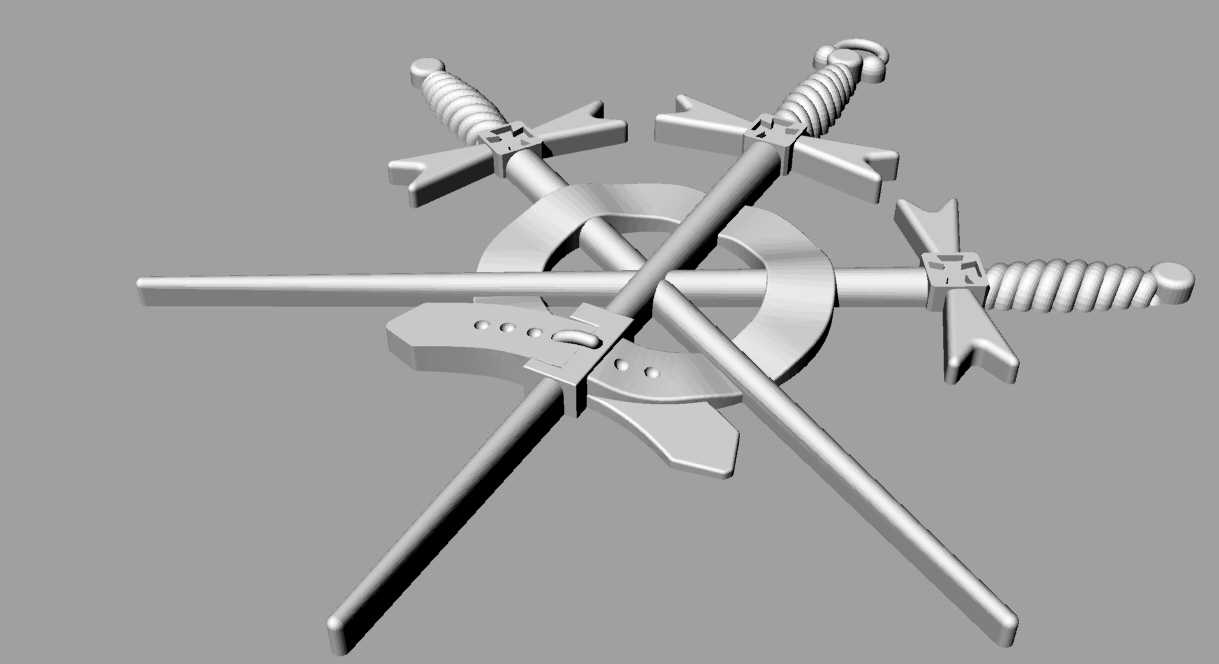

　　实际建模过程中，先绘制中心圆环的基准草图，确定整个构件的对称中心，再分别绘制三把军刀的中心线，保证所有刀身的交叉点都落在圆环的中心位置，刀柄的护手结构单独做特征建模，护手位置的三个装饰小孔直径1mm，孔位做通孔处理，压铸生产的时候可以直接成型，不需要后续钻孔加工。刀身的截面采用菱形渐变结构，靠近护手位置的刀身厚度3mm，向刀尖位置逐渐收窄到1mm，既还原了军刀的锋利视觉感，也能控制整个构件的整体重量，作为腰带扣使用的时候总重量可以控制在80g以内，不会因为过重导致腰带下坠。所有衔接位置的圆角都做了差异化处理，外露的大面采用R0.5的圆角，结构衔接的内角采用R0.3的圆角，避免应力集中的同时也能让光影过渡更自然，不管是做亮面镀铬、古铜做旧还是哑光喷砂的表面处理，都能呈现出清晰的结构层次。
