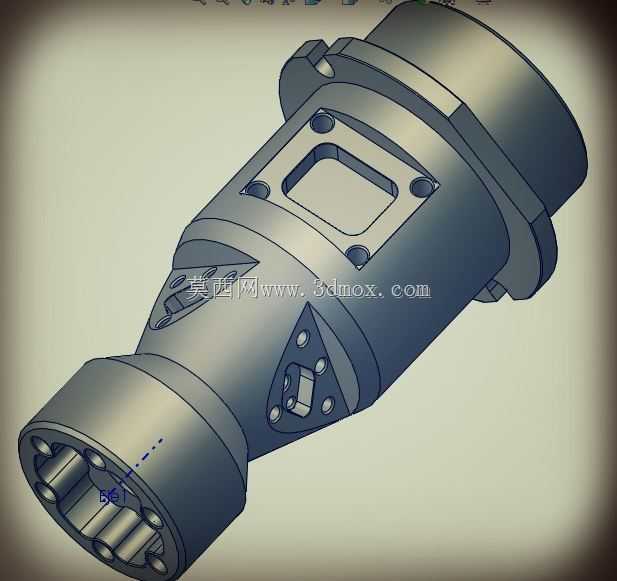

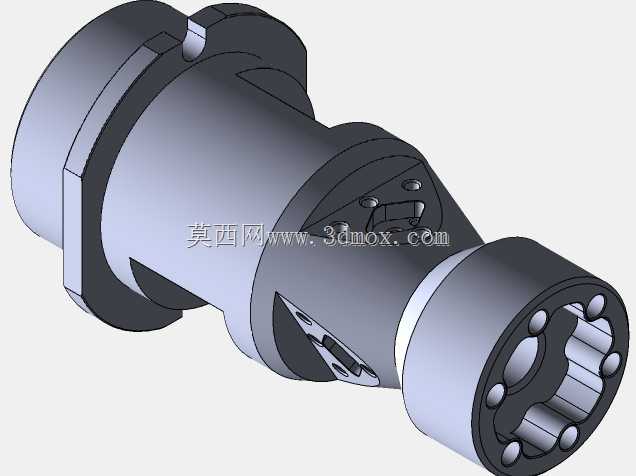

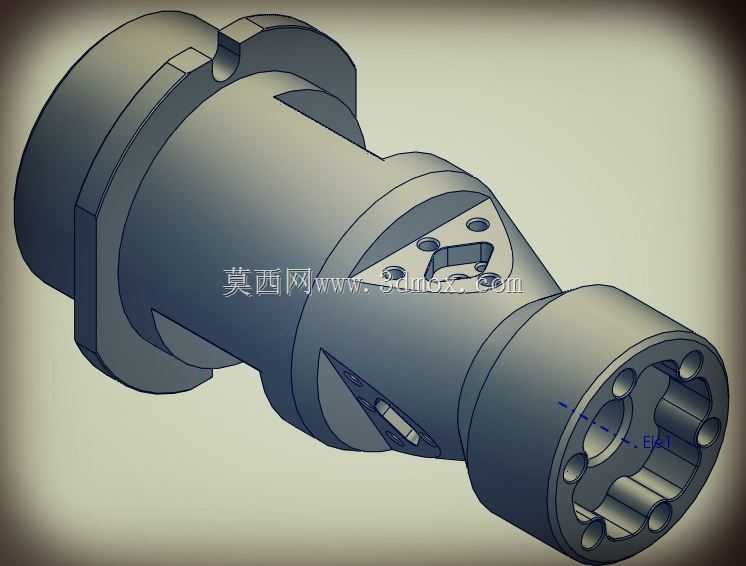

带多安装孔位的轴类连接传动零件结构

　　这类带多组安装孔的轴类传动连接结构，常见于中小型自动化设备的动力输出端、工装夹具的回转执行端，以及部分轻工机械的主轴连接工位，核心作用是实现动力轴与末端执行件的刚性连接，同时兼顾周向定位与端面锁紧的双重需求，避免传动过程中出现径向窜动或周向打滑的问题。从结构设计逻辑来看，该零件采用阶梯轴的基础构型，大端设置带定位止口的法兰结构，止口与配合件的定位孔采用小间隙配合，装配时可快速实现同轴度找正，无需反复打表调整，能大幅缩短产线装配的调试周期。法兰端面均匀分布的多组通孔，适配内六角圆柱头螺钉的穿装需求，孔位的位置度公差控制在0.02mm以内，保证多颗螺钉锁紧时受力均匀，不会出现单颗螺钉过载断裂的情况。轴身部分做了不等径的阶梯设计，

　　不同轴段分别适配轴承内圈、密封件、隔套的安装尺寸，轴肩位置的过渡圆角严格按照应力集中系数要求设计，避免交变载荷作用下在轴肩处萌生疲劳裂纹。零件小端同样设置了多组安装孔，既可以通过销钉实现与末端负载的周向防转，也可以穿装锁紧螺钉实现轴向的二次固定，部分孔位还做了沉孔设计，保证螺钉安装后端面不突出，不会与周边回转部件产生运动干涉。从安装边界来看，该零件的最大回转直径集中在大端法兰位置，装配时需要预留至少3mm的径向安全间隙，避免回转过程中与设备护罩、管线等静态部件发生刮蹭；轴向安装尺寸需要结合配套轴承的宽度、隔套厚度以及端盖的压紧量综合计算，保证轴承预紧力处于合理区间，既不会因预紧过大导致轴承温升过快，也不会因预紧不足出现轴系窜动。

　　零件内部设置的异形空腔，一方面是为了减轻整体自重，降低回转过程中的转动惯量，提升设备启停阶段的响应速度，另一方面也可以作为气路或油路的输送通道，适配部分需要中心通气通油的特殊工位，比如真空吸附夹具的回转接头、气动卡盘的动力输送段等场景。在实际选型应用中，这类结构的零件需要重点核对配合轴段的尺寸公差、法兰止口的配合精度，以及端面安装孔的孔距参数，确保与现有设备的连接接口完全匹配；如果用于高速回转工位，还需要在加工完成后做动平衡校正，将剩余不平衡量控制在G2.5等级以内，避免高速运转时产生异常振动，影响整套设备的运行精度与使用寿命。设计这类零件时，还要充分考虑加工工艺的可行性，法兰端的安装孔采用钻铰复合工艺加工，保证孔的圆柱度与表面粗糙度满足装配要求，轴身的配合面采用外圆磨床精磨加工，表面粗糙度控制在Ra0.8以内，确保与轴承内圈的配合面贴合紧密，不会出现跑内圈的故障。
