带金属包边密封式塑料瓶盖结构设计

　　日常接触的瓶装容器封口环节，瓶盖是直接决定内容物存储稳定性的核心部件，这款带金属外包边的塑料瓶盖，主要适配食品饮料、日化洗护、小型工业试剂类的螺纹口瓶身，区别于全塑料瓶盖的易变形、密封衰减快问题，金属包边结构能在多次旋拧后依然保持足够的结构刚度，避免塑料盖体长期受力出现的螺纹滑牙、边缘翘曲问题。从实际使用场景来看，这类瓶盖常应用在需要反复开合的瓶装产品上，比如厨房用的调味瓶、车载补充液容器、实验室常用的试剂存储瓶，普通全塑料瓶盖在经历十次以上的反复旋拧后，盖体边缘受手指施力的位置容易出现微变形，导致旋合后同轴度偏差，密封面无法完全贴合瓶口端面，出现漏液、内容物受潮氧化的问题，而外层的金属包边相当于给塑料盖体加了一圈刚性约束环，

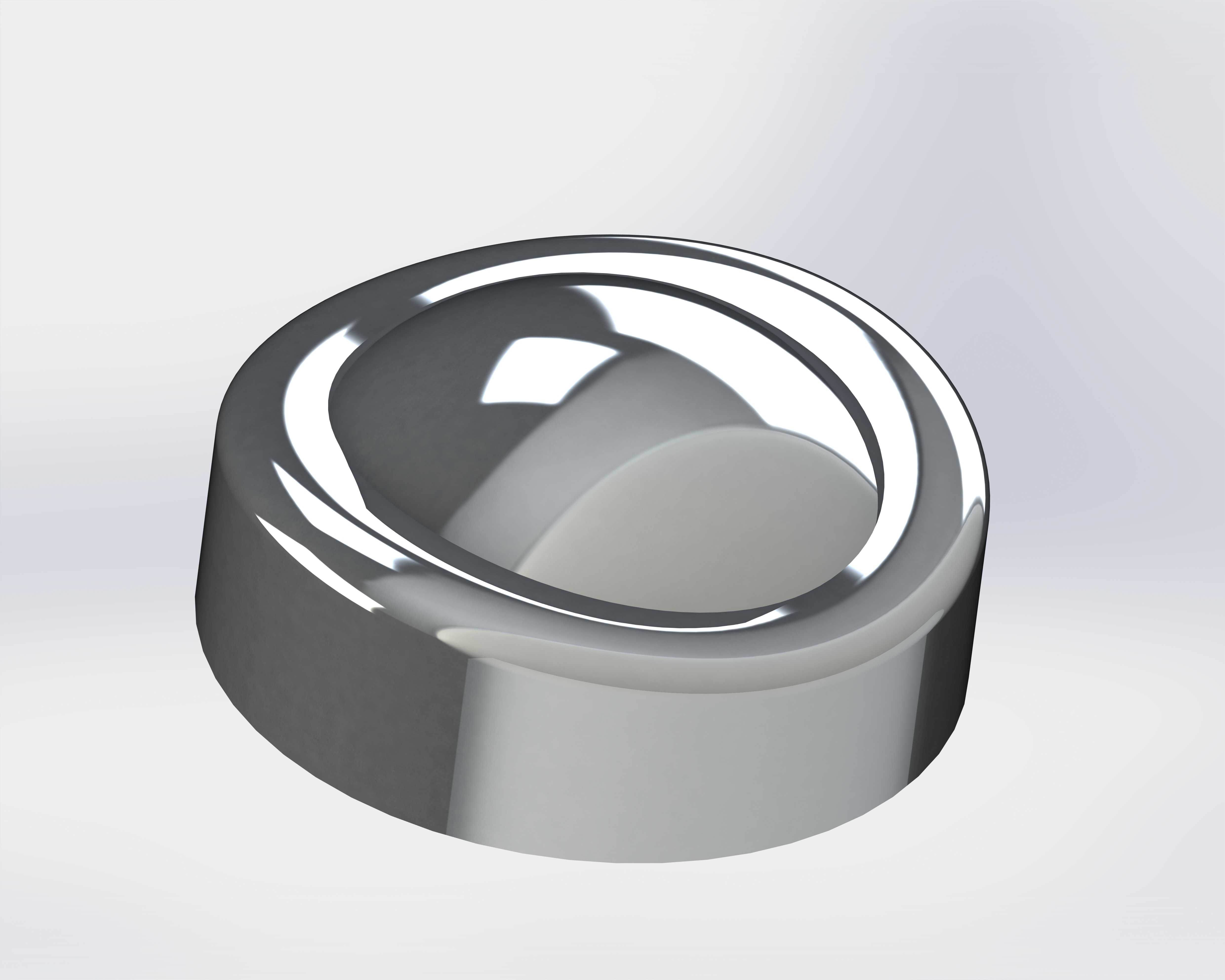

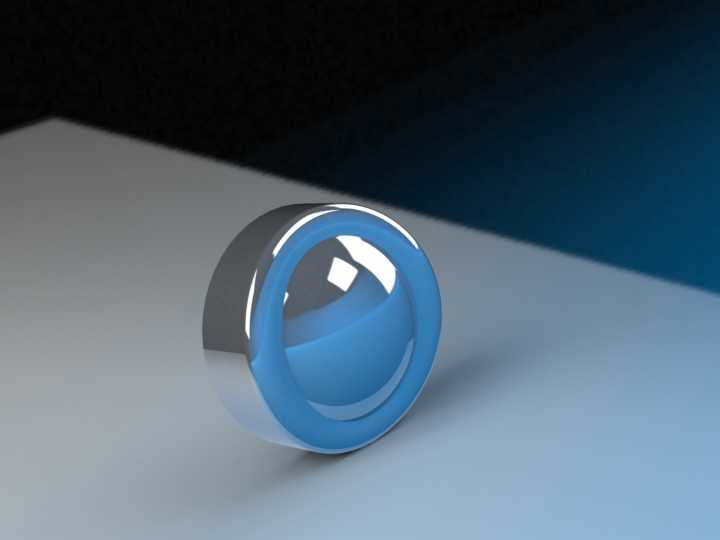

　　手指旋拧时的施力会通过金属环均匀传递到整个盖体圆周，不会出现局部应力集中导致的塑料蠕变。设计过程中首先要匹配对应瓶口的螺纹规格，常规小口径瓶装容器的瓶口螺纹多采用单头圆螺纹，导程根据瓶口直径设定在3-5mm区间，盖体内侧的密封塞采用锥面过盈配合结构，不需要额外加垫密封圈就能实现端面与内圈的双重密封，金属包边采用卷边工艺包覆在塑料盖体的外圆周，包边与塑料盖体之间预留0.02mm的过盈量，通过压装工艺实现紧密结合，不会出现金属层与塑料层脱开转动的问题。外形尺寸方面，这款瓶盖的总高度控制在12mm，外圆直径根据适配瓶口调整，常规适配38mm口径瓶身的版本外圆直径为40mm，金属包边的厚度为0.3mm，采用镀铬不锈钢材质，既保证足够的结构刚度，也能提升外观质感，盖体顶部的内凹曲面设计一方面是为了提升视觉层次感，另一方面也能在瓶盖堆叠存储时增加相邻瓶盖之间的摩擦力，避免输送过程中出现滑落卡料的问题。安装边界上，瓶盖旋合到瓶口时的预留行程为两个螺距，也就是旋拧两圈就能达到额定密封压力，盖体底部与瓶口台阶面的预留间隙为0.5mm，避免旋紧后出现硬接触导致的瓶口崩裂，金属包边的下边缘比塑料盖体的下边缘高1mm，避免旋拧过程中金属边缘刮擦瓶身肩部的漆面或标签。从结构受力的角度分析，瓶盖旋紧时的主要受力点集中在内侧螺纹的牙顶与密封锥面，塑料材质选用食品级PP材料，具备足够的韧性与抗疲劳性能，外层金属包边主要承担径向的约束载荷，

　　抵消塑料盖体受温度影响出现的热胀冷缩变形，比如在低温存储环境下，塑料盖体会出现轻微收缩，金属包边的热膨胀系数更低，能保持盖体的整体圆度，不会因为塑料收缩导致螺纹配合间隙变大出现密封失效；在高温灌装场景下，塑料盖体受热软化时，金属包边能提供足够的支撑力，避免盖体变形导致的旋合松动。实际生产装配环节，这款瓶盖的塑料部分采用注塑成型，螺纹部分的脱模精度控制在IT7级，保证与瓶口螺纹的配合顺畅，不会出现旋拧卡顿、滑牙的问题，金属包边采用冲压成型后再做表面抛光镀铬处理，压装到塑料盖体时采用定位工装保证同轴度偏差不超过0.1mm，避免出现偏心导致的密封面错位。在自动化灌装线的适配性上，这款瓶盖的外圆圆柱度偏差控制在0.05mm以内，

　　能适配常规的旋盖机卡头，不需要更换专用工装，旋盖时的额定扭矩控制在1.2-1.5N·m，既能保证足够的密封压力，也不会因为扭矩过大导致螺纹损伤。针对不同的内容物存储需求，盖体内侧的密封锥面可以根据需求调整过盈量，比如盛装易挥发液体的容器，可以将密封锥面的过盈量从0.3mm调整到0.5mm，提升密封性能，而盛装粘稠类内容物的容器，可以适当降低过盈量，方便消费者开合。很多设计人员在做瓶盖结构时容易忽略反复开合后的结构疲劳问题，普通全塑料瓶盖在经历50次开合循环后，螺纹的磨损量会超过0.1mm，密封压力下降30%以上，而这款带金属包边的瓶盖，因为外层刚性约束的存在，塑料盖体的螺纹部分受力更均匀，磨损量能降低60%，经历200次开合循环后依然能保持额定的密封压力，大幅提升瓶装产品的全生命周期使用体验。另外，盖体顶部的曲面设计也考虑到了印刷标识的需求，曲面的弧度半径设置为50mm，能适配常规的曲面丝印、烫印工艺，不会出现标识印刷变形、脱落的问题，金属包边的表面粗糙度控制在Ra0.8，既可以做亮面镀铬效果，也可以做磨砂、喷塑处理，适配不同产品的外观风格定位。在运输环节的可靠性上，这款瓶盖的金属包边能承受更大的侧向挤压力，瓶装产品装箱堆叠时，相邻瓶身之间的挤压不会导致瓶盖变形漏液，相比全塑料瓶盖，抗侧向挤压能力提升了两倍以上，能降低运输过程中的货损率。
