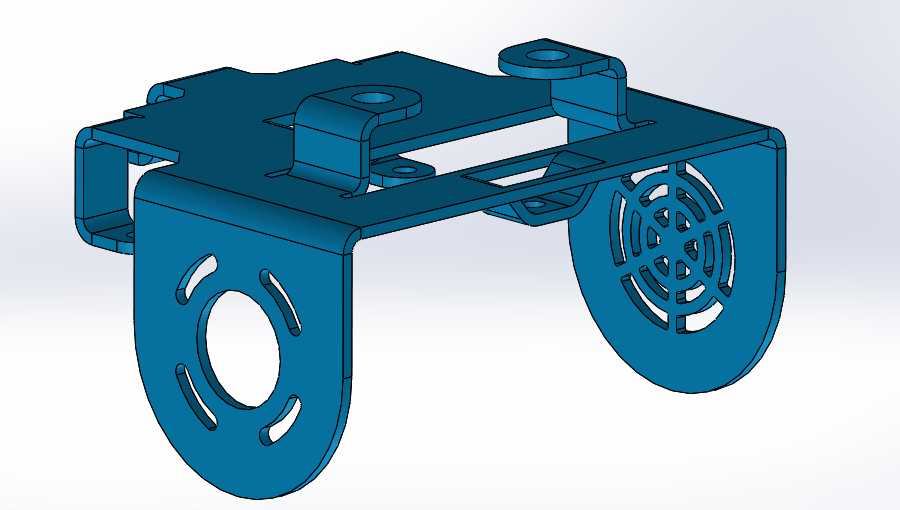

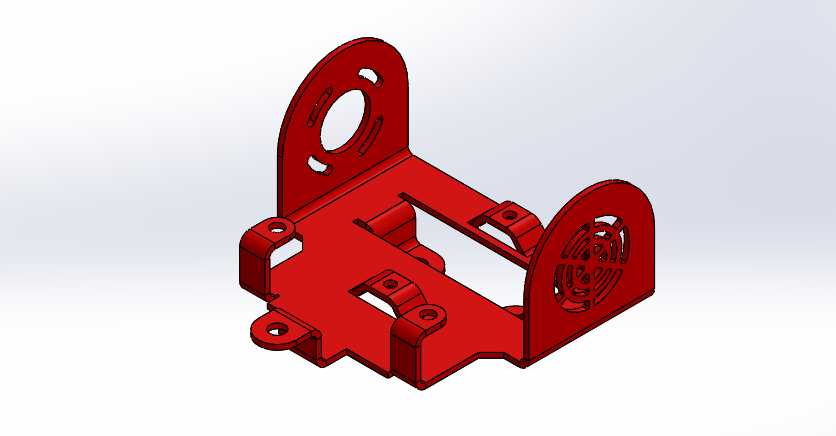

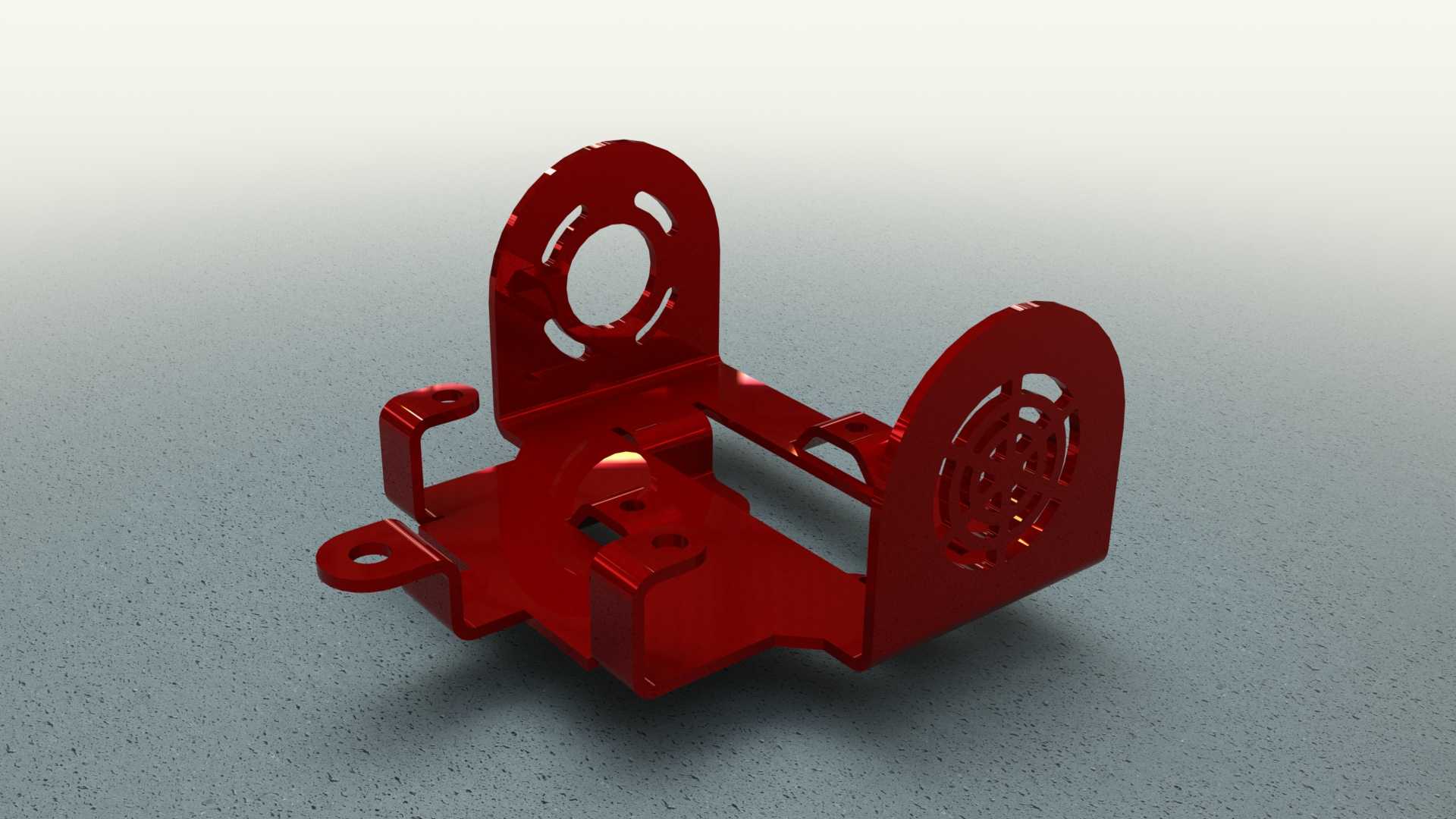

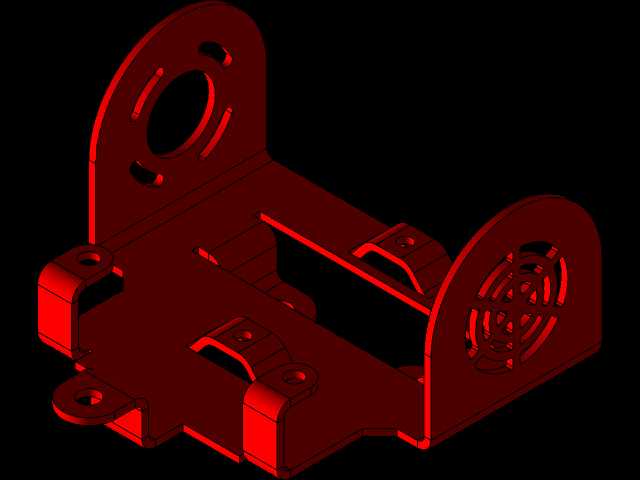

双轴承座一体式钣金安装支架结构

这类钣金成型的双支撑安装支架，常应用在小型动力传输、微型传动模组以及桌面级机电设备的动力端固定场景中，比如小型输送线的驱动辊固定、桌面级3D打印机的挤出机电机安装、小型教具类传动装置的轴系支撑，也可用于小型风机、微型泵类产品的动力端承载，核心作用是为两端带轴承的转动构件提供统一的安装基准，避免分体式安装座带来的同轴度偏差，减少轴系运转过程中的偏磨、振动问题。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，没有额外的焊接拼接部位，所有安装定位结构都通过冲压、折弯工序一次成型，能有效控制加工过程中的形位公差，两侧的支撑立板上预留的大尺寸圆孔是轴承安装位，孔位周边冲压的环形加强筋以及缺口槽，一方面是为轴承压装提供定位止口，避免轴承运转过程中出现外圈跟转的问题，另一方面可以分散立板承受的径向载荷，防止长期受力后立板出现外张变形，保证两侧轴承位的同轴度长期稳定。支架底部延伸出的多个带孔安装耳，是整个构件与设备基体连接的固定位，不同方向伸出的耳片可以适配不同的安装基面，不管是固定在铝型材框架的平面上，还是固定在设备壳体的内壁凸台上，都能找到对应的锁付点位，不需要额外制作转接板，耳片上的安装孔预留了足够的装配调整余量，能抵消部分安装基面的加工误差，降低现场装配的对位难度。中间的镂空框架结构并非单纯为了减重，一方面是给转动构件、传动带或者接线预留出足够的避让空间，避免运转过程中出现运动干涉，另一方面可以减少钣金件的整体用料，在保证结构刚性的前提下控制零件重量，同时镂空部位的折边设计也能提升整个支架的抗扭刚度，避免安装紧固后支架出现扭曲变形。从安装边界来看，两侧支撑立板的间距决定了可容纳的转动构件最大轴向长度，立板上轴承孔的直径适配常规的微型深沟球轴承尺寸，底部安装耳的孔位间距符合常用20系列、30系列铝型材的安装孔距标准，不需要额外打孔即可直接适配常规的工业铝型材框架，整体的外形高度控制在小型机电设备的常规安装空间范围内，不会占用过多的设备内部布局空间。设计这类钣金支架的时候，需要重点关注折弯工序的回弹量控制，尤其是两侧立板的垂直度，直接决定了轴承安装后的同轴度，所有的安装孔位都要在折弯成型前完成冲压，避免成型后冲孔带来的位置偏差，立板与底板连接的折弯处预留的冲压加强槽，能分散折弯应力，避免长期受力后折弯处出现裂纹，轴承安装位周边的缺口是为了方便轴承的拆卸维护，不需要额外制作拆卸工装，用一字螺丝刀即可撬动轴承外圈完成拆卸，降低后期维护的难度。这类一体化钣金支架相比传统的分体式螺丝锁付支架，整体刚性更好，装配工序更少，不需要在装配过程中反复调整两侧轴承位的同轴度，只要支架本身的加工精度达标，直接锁付到安装基面上即可完成轴系的装配，能大幅提升设备的组装效率，同时因为没有多余的拼接缝隙，设备运行过程中不会因为拼接部位松动产生额外的振动噪音，更适合对运转稳定性有要求的小型机电设备使用。在实际选型应用的时候，需要确认支架的轴承位尺寸与所用轴承的外径匹配，底部安装耳的孔位与设备基面上的预留孔位对齐，同时要核算支架承受的径向载荷是否在钣金材料的许用应力范围内，对于负载较大的应用场景，可以在立板外侧额外加装加强压片，提升立板的抗变形能力，保证长期运转过程中轴系的稳定性。
