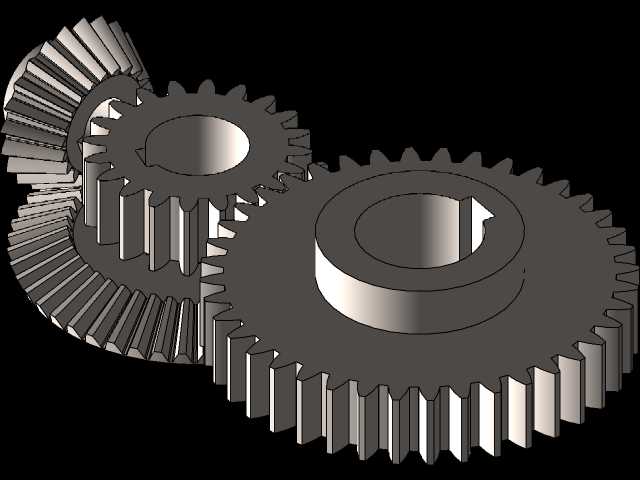

交错轴传动锥齿轮组运动演示结构

在各类需要实现相交轴动力传递的机械设备中，锥齿轮组是核心的传动部件之一，这套锥齿轮搭配直齿圆柱齿轮的组合结构，主要适配两轴呈90度交错布置的传动场景，常见于机床进给箱、小型减速器、农业机械传动端、轻工设备的动力转向单元中，能够在紧凑的安装空间内完成动力的转向传递，同时匹配合理的传动比实现转速与扭矩的转换。从实际使用场景来看，这类传动结构不需要额外加装转向换向构件，依靠轮齿的锥形啮合面直接完成相交轴的动力衔接，相比蜗轮蜗杆传动具备更高的传动效率，反向传动的阻力更小，适合需要双向传递动力的工况，比如手动操作的设备调节端、小型输送线的转角动力单元，都能看到这类锥齿轮组的应用。这套结构的设计逻辑围绕相交轴啮合的核心特性展开，首先确定两轴的交点作为所有锥齿轮的节锥公共顶点，保证轮齿在啮合过程中沿节锥母线方向实现连续接触，避免出现偏载、卡滞的问题。其中伞齿轮的齿面沿节锥方向呈均匀分布的渐开线齿形，齿厚从大端向小端逐渐收窄，加工时需要保证齿向角度与配对齿轮的节锥角完全匹配，啮合间隙控制在合理区间，既要避免间隙过大导致传动回程误差超标，也要防止间隙过小造成运转卡滞、齿面磨损加剧。搭配的直齿圆柱齿轮主要用于平行轴段的动力衔接，和锥齿轮同轴布置的直齿轮承担扭矩输出的作用，其齿宽、模数和锥齿轮的输出端参数匹配，保证动力传递过程中载荷均匀分布在轮齿接触面上。从安装边界来看，这套齿轮组的轴向定位依靠轴肩与轮毂的配合实现，锥齿轮的轮毂端面与安装轴的轴肩贴合，保证节锥顶点始终处于两轴交点位置，不会因为轴向窜动导致啮合位置偏移。齿轮的内孔设计有键槽结构，通过平键和传动轴实现周向固定，传递扭矩时不会出现相对转动。实际装配过程中需要调整两轴的支撑轴承间隙，保证齿轮啮合时沿齿长方向的接触斑点处于齿面中部，接触面积符合传动精度要求，运转过程中不会出现一端接触、一端悬空的偏磨问题。在功能特性上，这套组合传动结构能够同时实现相交轴转向和平行轴减速的双重作用，不需要额外增加换向构件，整体结构紧凑，占用的安装空间更小，适合布置在设备内部空间受限的位置。轮齿的啮合过程为线接触，相比点接触的螺旋锥齿轮加工难度更低，普通滚齿、插齿设备即可完成加工，制造成本更低，适合对传动精度要求中等、载荷平稳的中低速传动场景。运动过程中，主动锥齿轮带动从动锥齿轮完成90度转向后，同轴的直齿轮将动力传递给下一级平行轴齿轮，整个传动链的动力传递路径清晰，传动比计算简单，设计人员可以根据实际需要的输出转速调整各级齿轮的齿数，匹配不同的减速比需求。需要注意的是，这类直齿锥齿轮的传动噪音相比螺旋锥齿轮略大，不适合高速重载的长期连续运转场景，在转速不超过1500转每分、载荷平稳的工况下具备极佳的性价比，日常维护只需要定期补充润滑脂，保证齿面形成稳定的油膜，即可实现较长的使用寿命。设计建模过程中，需要先确定两轴的中心交点位置，分别绘制两个锥齿轮的节锥面，以节锥面为基准生成齿坯轮廓，再通过渐开线齿形的阵列生成全部轮齿，保证每个轮齿的齿形角度、齿距误差控制在公差范围内。配对齿轮装配时需要进行干涉检查，确保轮齿啮合过程中不存在齿顶与齿根的碰撞，运转到任意角度时轮齿的啮合间隙保持一致，避免出现周期性的卡滞问题。直齿圆柱齿轮的建模需要保证和同轴锥齿轮的同轴度误差在允许范围内，键槽的位置对称于轮齿的齿槽或齿顶中心，方便装配时调整啮合位置。
