机用可调式钻铣床夹紧虎钳结构设计

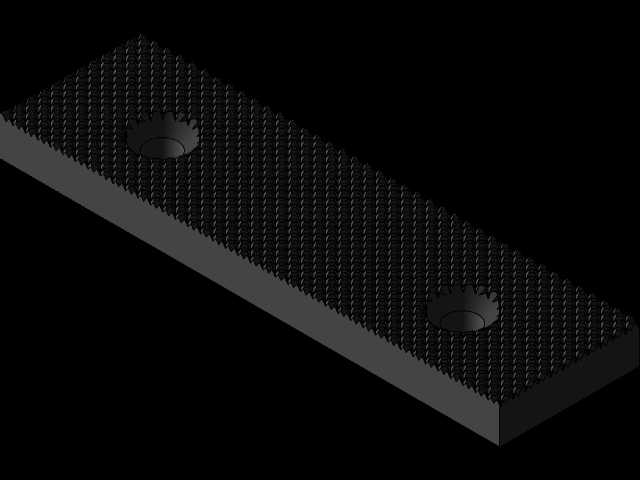

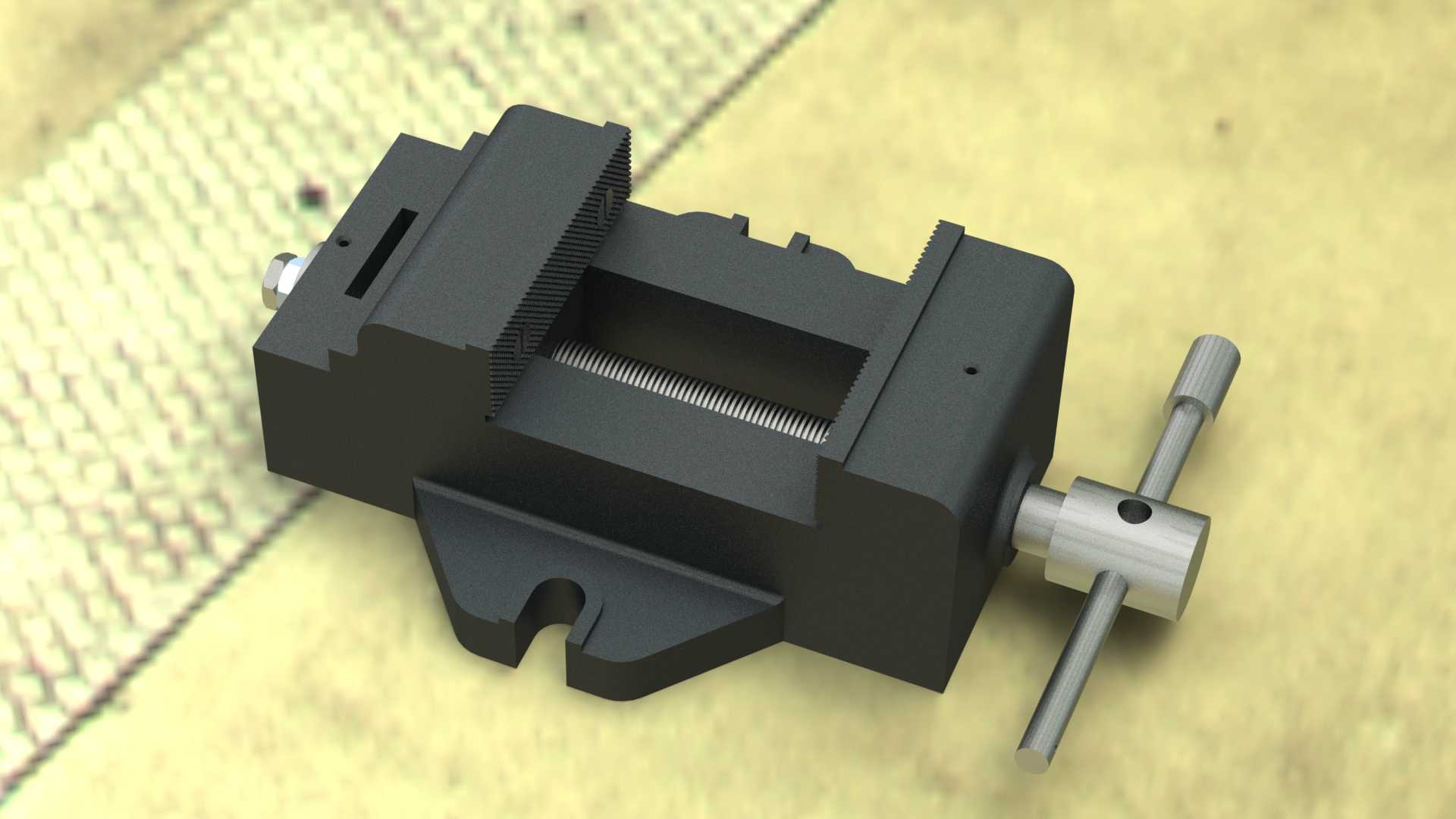

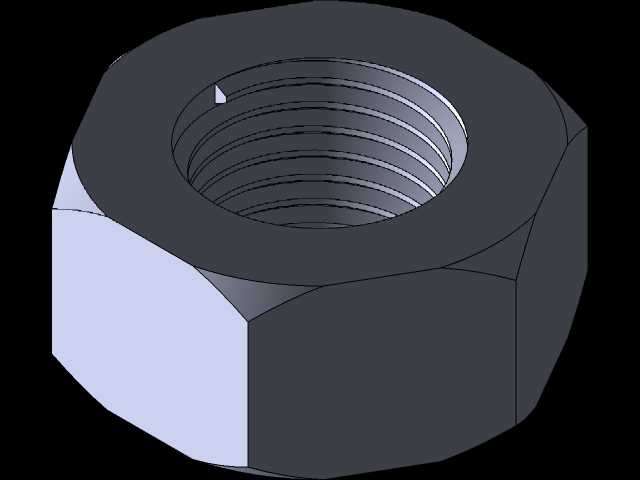

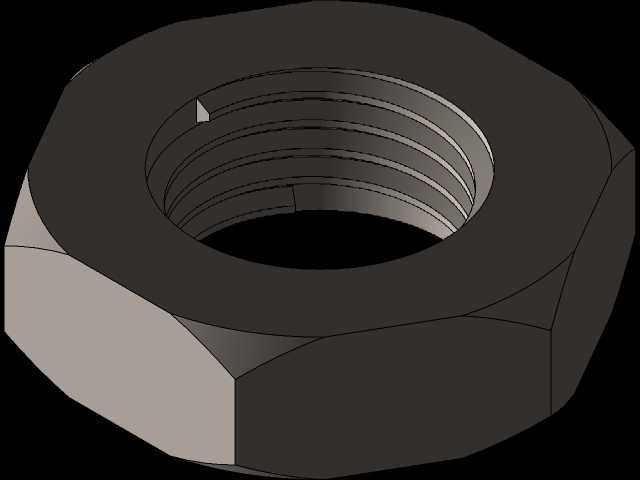

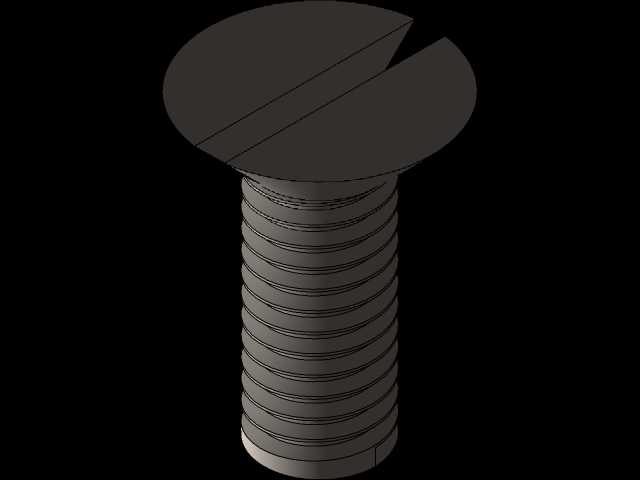

在钻床、铣床的常规加工作业场景里，工件的可靠装夹是保障加工精度、规避作业风险的核心前提，这款机用虎钳正是针对中小型零件的钻削、铣削工序开发的专用夹紧工装，区别于普通台虎钳的通用装夹属性，它的结构设计完全围绕机床工作台的安装适配、加工过程的受力承载做了针对性优化。从实际使用场景来看，这类虎钳通常固定在钻铣床的工作台T型槽上，承担钻孔、扩孔、铰孔、轻铣平面、铣槽等工序的工件夹持任务，加工过程中需要承受钻头、铣刀切入工件时产生的轴向进给力、径向切削力以及断续切削带来的振动载荷，因此整体结构的刚性设计是首要考量。钳体采用整体式铸铁结构设计，固定钳身与底座一体化铸造成型，避免了拼接结构带来的装配间隙与刚性薄弱点，钳身底部设计有两个对称的安装缺口，刚好适配机床工作台上的T型螺栓安装间距，安装时无需额外加工适配垫板，直接通过T型螺栓、压块即可将虎钳牢牢锁定在工作台面上，安装缺口的开口尺寸匹配常规12-16mm规格的T型螺栓，覆盖绝大多数中小型钻铣床的工作台安装参数。活动钳身通过燕尾导轨结构与固定钳身配合，导轨配合面经过刮研处理，保证活动钳身移动时的直线度，避免夹紧过程中出现钳口上翘、工件夹偏的问题，钳口部位设计有可更换的齿形钳口板，齿形采用交叉网纹结构，夹紧时齿尖可以嵌入工件表面0.1-0.3mm，在不损伤工件基准面的前提下提供足够的夹持摩擦力，防止加工过程中工件出现滑移、转动，钳口板通过内六角沉头螺钉固定在钳身上，磨损后可以快速拆卸更换，无需整体报废钳身。传动部分采用梯形丝杠传动结构，丝杠与活动钳身内部的开合螺母配合，转动丝杠端部的加力杆即可驱动活动钳身沿导轨往复移动，实现钳口的开合与夹紧动作，梯形丝杠具备自锁特性，当夹紧力达到作业要求后，即使撤去加力杆的外力，钳身也不会自行松脱，保障加工过程的夹持稳定性，丝杠端部的加力杆采用穿装式设计，不用时可以沿丝杠端部的通孔滑动收纳，避免突出的杆体影响周边作业、造成磕碰。和普通固定式虎钳不同，这款虎钳的钳身与底座之间设计有回转调节结构，松开底座的锁紧手柄后，钳身可以沿底座中心的回转轴在0-60度范围内偏转调整，调整到位后扳下锁紧手柄即可将钳身角度锁定，能够满足斜孔、斜面加工时的工件角度装夹需求，无需额外制作角度垫铁，大幅缩减了异形角度零件的装夹准备时间。从安装边界尺寸来看，这款虎钳闭合状态下的总长度控制在280mm以内，钳身宽度120mm，最大开口距离100mm，钳口高度40mm，既可以夹持小型的轴类、盘类零件，也能满足中小型板块类零件的装夹需求，整体高度控制在110mm以内，安装在钻铣床工作台上后不会占用过多的Z轴行程，不会干涉主轴的上下进给动作。在实际加工应用中，这类虎钳的夹持力可以通过加力杆的力臂长度做适配调整，针对有色金属、薄壁类零件加工时，可以适当减小加力力矩，避免夹伤工件变形；针对钢件、铸铁件的重切削加工时，可以借助加力杆增大力矩，获得足够的夹持刚性。钳身的排屑设计也做了针对性考量，固定钳身与活动钳身的导轨配合面外侧设计有排屑斜面，加工产生的铁屑、切削液可以顺着斜面自然滑落，不会堆积在导轨缝隙内造成活动钳身卡滞，日常维护时只需要用毛刷清理表面铁屑、定期在丝杠与导轨面涂抹润滑脂即可，维护成本极低。从设计思路上看，这款虎钳没有追求过多的复杂功能，所有结构都围绕机床加工的实际需求展开，去掉了非必要的快换、液压加持等冗余结构，在保证刚性、功能满足常规加工需求的前提下，尽可能简化结构、降低制造成本，同时兼顾了安装适配性、操作便捷性与维护便利性，是中小型机械加工车间、实训场地钻铣床配套工装的常规选型，也可以作为钳工划线、零件修配工序的夹持工装使用，适配场景覆盖了常规机械加工的绝大多数中小型零件装夹需求。
