锥齿轮轴传动组件结构设计

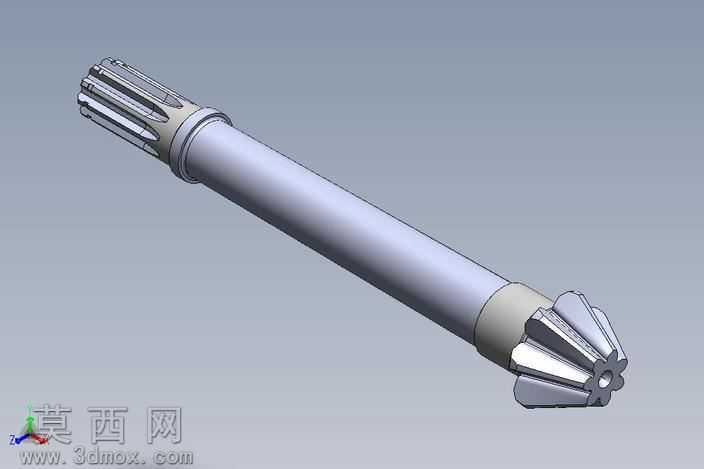

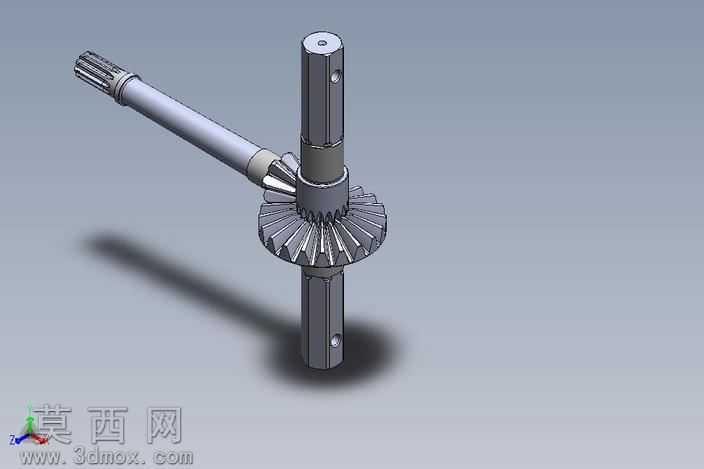

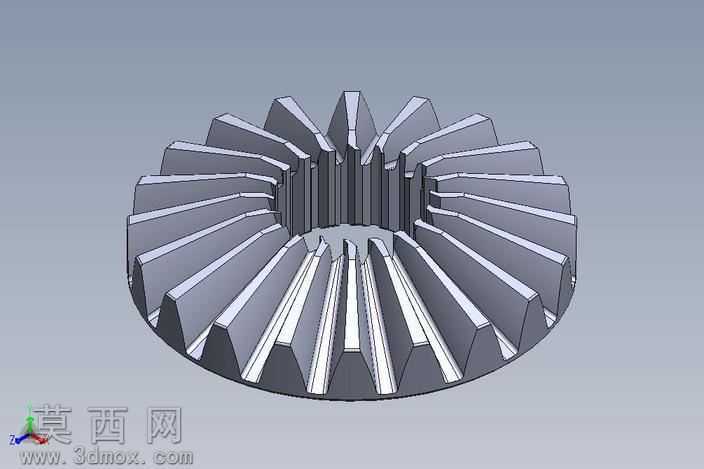

本作品为锥齿轮轴传动组件的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各零件的尺寸公差、形位公差预留了合理的设计余量，确保后续工程出图与实际加工的可行性。模型整体包含垂直相交布置的两根传动轴、与竖轴集成的锥齿轮、横轴端部的配合花键结构，以及轴身用于轴向定位的键槽、定位孔等细节特征，所有特征均按照实际机械加工工艺逻辑构建，无冗余建模步骤，特征树清晰可编辑，方便使用者根据实际传动比、载荷需求调整参数。渲染阶段采用金属材质赋予各零件，轴类零件表面设置哑光钢材质，还原真实机加工轴件的金属质感，锥齿轮齿面添加细微的切削纹理，模拟滚齿加工后的表面状态，场景采用柔和的环境光搭配定向主光源，投射出自然的软阴影，清晰展现各零件的装配关系与结构细节。结构设计上，两根传动轴呈90度空间交错布置，通过锥齿轮实现相交轴之间的动力换向传递，横轴端部设计的花键结构用于连接动力输入端，可与电机、减速器等动力源稳定对接，轴身的环形槽与径向定位孔用于安装轴承、挡圈等定位零件，保证轴系运转时的同轴度与轴向稳定性，锥齿轮与竖轴采用一体化设计，提升了传动部件的整体刚性，减少了装配误差带来的传动间隙。设计思路围绕小空间内的垂直动力换向需求展开，在保证传动强度的前提下尽可能压缩组件整体体积，各轴的直径、齿轮模数均按照中等载荷工况进行匹配设计，齿形参数符合标准锥齿轮的啮合要求，装配过程添加了完整的配合约束，可直接用于运动仿真，验证传动过程中是否存在干涉，同时也为后续的有限元分析、工程图导出提供了完整的模型基础，适合用于机械原理教学、传动方案验证以及相关设备的结构参考。
