螺杆式钻用螺丝钳夹具三维结构设计

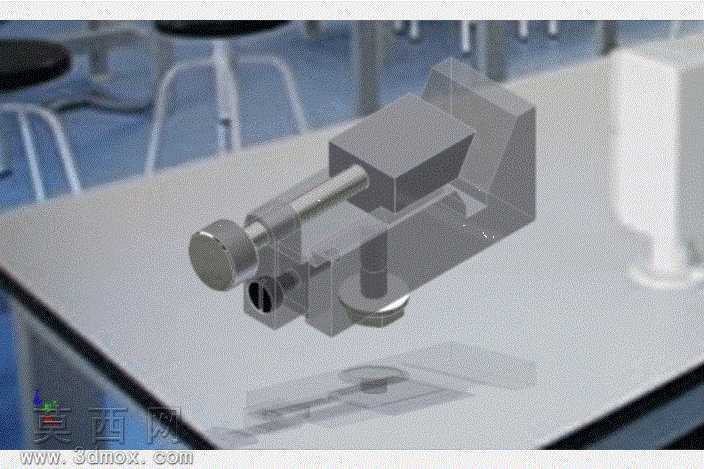

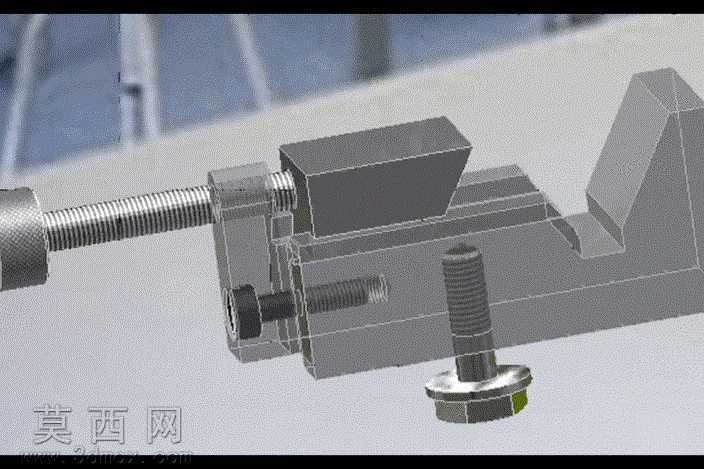

本作品为螺杆驱动的钻用螺丝钳夹具三维建模成果，建模过程中严格遵循机械加工工装的设计规范，对夹具的各个组成部件进行了1:1等比例的参数化建模，完整还原了手动螺旋夹紧机构的全部结构细节。建模阶段首先搭建夹具的基座主体框架，基座作为整个夹具的承载基础，设计有平直的定位基准面与安装槽结构，保证夹具使用时的安装稳定性与定位精度，建模时对基座的棱边做了符合实际加工工艺的倒角处理，还原了金属切削加工的工艺特征。核心的螺杆传动夹紧部分，精准还原了梯形传动螺纹的牙型结构，螺杆端部设计有滚花防滑旋钮，建模时对旋钮表面的菱形滚花纹理做了细节刻画，还原手动操作时的防滑触感结构；螺杆与活动夹块的连接部位设计有防脱限位结构，避免螺杆旋出时活动夹块脱落，活动夹块与固定夹块的夹持面做了防滑纹理设计，保证夹紧工件时不会出现打滑偏移。夹块与基座的配合部分设计有滑动导向结构，保证活动夹块在螺杆驱动下能够沿直线平稳进给，不会出现偏斜卡顿的问题，导向面的配合间隙按照实际工装的装配公差进行设定，还原真实的装配关系。模型还附带了配套的夹紧螺栓标准件，对螺栓的六角头部、螺纹段、法兰承压面都做了精准建模，还原标准紧固件的结构特征。材质渲染阶段，对基座、夹块等结构件赋予了磨砂金属钢材材质，调整材质的粗糙度与金属度参数，还原普通碳素结构钢经机加工后的哑光金属质感；对螺杆、螺栓等传动紧固件赋予了经过表面处理的亮面金属材质，区分不同部件的表面处理工艺差异；对各个部件的棱边高光做了微调，让渲染效果更贴近真实金属工装的视觉质感。整个夹具的设计思路围绕手动钻床的工件装夹需求展开，依靠螺旋传动的增力特性实现工件的可靠夹紧，结构简单可靠，操作便捷，能够满足小型零件钻孔加工时的快速装夹定位需求，建模过程中对各个活动部件的运动行程做了干涉检查，保证螺杆在全行程范围内活动时不会与其他部件发生碰撞，完全符合实际工装的使用要求。
