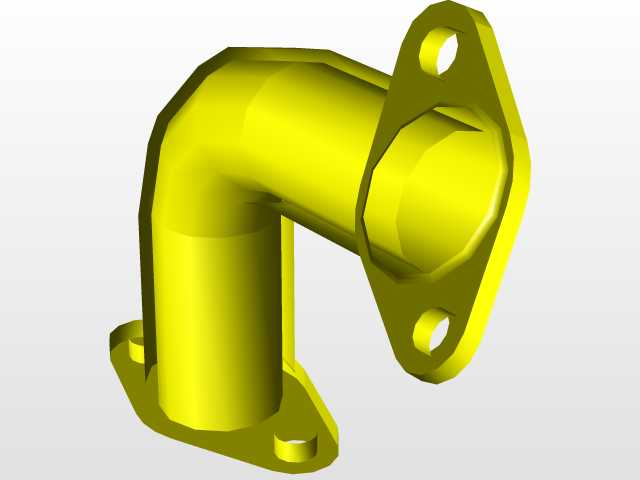

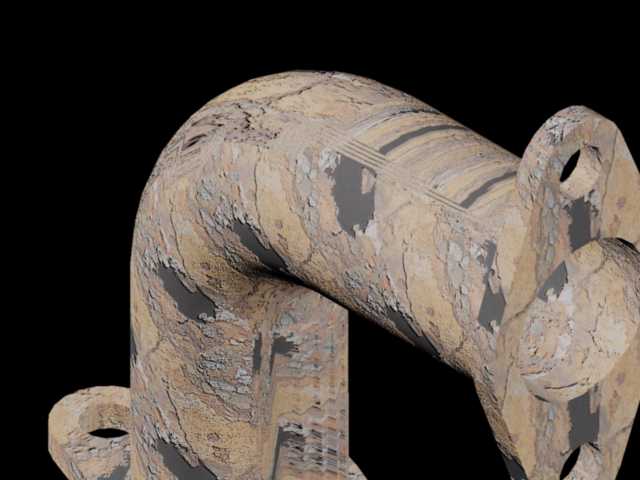

带安装耳座的90度转向弯管构件

　　在工业流体输送、通风排气、物料气力输送等管路系统中，转向类管件是改变介质流向的核心基础构件，本次涉及的弯管构件，针对现场安装对位需求做了专属结构优化，区别于常规标准弯头，其两端集成的带孔耳座直接与管身一体成型，省去了现场焊接安装支架的工序，能有效降低管路装配阶段的焊接变形风险，尤其适合对安装精度要求较高、后期维护需要频繁拆装的管路场景。从实际应用场景来看，这类带安装耳的弯管常出现在车间压缩空气管网改造、除尘系统支管转向、小型粉体输送管路的拐角位置，部分户外临时敷设的给排水管路也会选用这类构件，依靠两端耳座直接与周边的支架、设备端面做螺栓固定，不需要额外做管卡抱紧，能减少管路在振动工况下的窜动位移，

　　避免管接口位置因为长期晃动出现密封失效渗漏的问题。在功能特性上，该弯管采用等通径90度转向设计，管身内壁做了顺滑过渡处理，没有常规焊接弯头常见的内壁焊瘤凸起，能有效降低介质流经转向位置时的局部阻力损失，减少流体在拐角处形成的紊流、涡旋现象，对于输送含细小颗粒的气固两相流工况，顺滑的内壁过渡也能减少颗粒对管壁的冲刷磨损，延长管件的实际使用寿命。两端的耳座采用对称式布置，每个耳座上开设的安装孔位做了沉台处理，螺栓锁紧后螺帽端面不会突出耳座表面，能避免安装过程中与周边构件发生干涉，同时耳座与管身连接的位置做了圆弧过渡加强，不会出现应力集中导致的耳座断裂问题，即使在管路存在一定内压、外部有轻微振动载荷的工况下，

　　连接位置也能保持足够的结构强度。从设计思路层面，建模阶段优先考虑了管路安装的对位容错空间，耳座上的安装孔采用略大于常规配用螺栓直径的尺寸设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度；管身的弯曲半径参考了管路输送介质的特性选取，既不会因为弯曲半径过小导致介质阻力陡增，也不会因为弯曲半径过大造成构件整体占用空间过多，适配多数紧凑布置的管路安装空间。关于外形尺寸与安装边界，该弯管两端的接口端面保持平行且轴线垂直，两端耳座的安装孔中心距与管身轴线的相对位置做了严格的尺寸约束，安装时只需要将两端接口与对接管路对齐，穿入螺栓锁紧即可完成固定，不需要额外做角度调整；构件整体的外轮廓尺寸控制在常规同通径标准弯头的1.2倍范围内，

　　不会因为增加了耳座结构就占用过多的安装空间，在管路排布密集的车间内部、设备内部狭小走管空间内也能顺利布置。另外在细节处理上，管身两端的接口端面预留了密封件安装的止口位置，装配时可以直接嵌入平垫片或者O型密封圈，不需要额外加工密封槽，能减少现场加工的工作量；耳座的厚度根据管内额定工作压力做了匹配设计，在保证连接强度的前提下尽可能控制构件整体重量，降低安装时的搬运难度，也减少管路支架需要承载的额外载荷。对于结构设计从业者来说，这类集成安装结构的管件建模，核心是要平衡结构强度、安装便利性、流道性能三者的关系，不能单纯为了安装方便随意增加外部结构导致流道变形，也不能为了追求流道顺滑忽略实际安装的操作空间，建模过程中需要反复核对安装边界尺寸，确保构件装入管路后不会和周边的设备、桥架、其他管线发生碰撞，同时要对连接受力位置做应力校核，避免长期载荷下出现结构失效。
