带法兰安装座90度直角弯管结构

　　这类带双法兰安装座的90度直角弯管，在流体输送管路系统里承担着改变介质流向的核心作用，常见于小型液压站油路、低压气动回路、化工实验管路、车用冷却循环支路等场景，相比无安装座的普通弯头，它不需要额外配置管夹固定，自身两端的法兰盘就能直接完成与相邻管路、设备接口的刚性连接，能大幅减少管路装配的辅件数量，提升管路布局的紧凑性。从结构设计逻辑来看，弯管主体采用等通径圆弧过渡，弯曲段的曲率半径经过匹配通径的优化，既不会因为曲率过小造成介质流动时的局部阻力陡增，也不会因为曲率过大占用过多安装空间，圆弧内壁做顺滑过渡处理，避免介质流经转角时形成涡流区，降低管路振动与压力损失的风险。两端的法兰盘与弯管主体采用一体化结构设计，没有拼接焊缝，

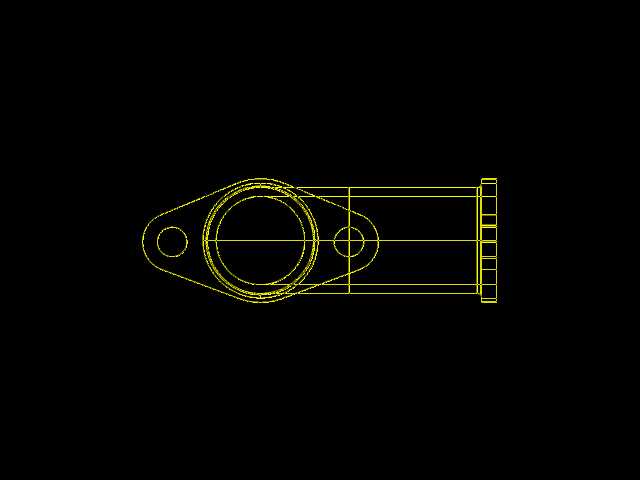

　　从根源上避免了焊接位置的应力集中与渗漏隐患，每个法兰盘上对称布置两个安装孔，孔位的同轴度、孔与法兰端面的垂直度都做了公差约束，保证安装时螺栓能顺利穿入，连接后法兰端面与对接面能完全贴合，不需要额外调整密封垫的压紧量就能满足低压工况下的密封要求。安装边界方面，弯管两个连接端的法兰端面互相垂直，其中竖直端法兰的安装面朝向下方，水平端法兰的安装面朝向外端，两个法兰的安装孔中心距与对应通径的常规接口尺寸完全匹配，安装时不需要对相邻管路做额外的位置调整，直接对位锁紧即可。竖直段的长度与水平段的长度经过比例匹配，能避开相邻管路的干涉区域，在紧凑的设备舱内部也能完成布置，不会和周边的阀件、线束、结构件产生空间冲突。设计过程中，

　　法兰盘的厚度做了针对性的加强，在螺栓锁紧的压力下不会发生翘曲变形，法兰与弯管主体衔接的位置做了圆角过渡，分散锁紧力与管路内压带来的应力，避免长期使用后衔接位置出现疲劳裂纹。弯管的内壁粗糙度控制在适配流体输送的范围内，对于液压油、压缩空气、冷却水这类常见介质，不会因为内壁粗糙造成额外的流动阻力，也不容易残留介质杂质，降低管路堵塞的概率。在实际选型应用中，这类弯管适合用在管路转角位置需要刚性固定的场景，比如小型液压设备的阀组出口位置，直接安装在阀组接口上就能完成油路转向，不需要额外配置管支架，能压缩阀组周边的安装空间；在小型冷却循环系统里，这类弯管可以直接连接水泵出口与散热管路，减少管路接头的数量，降低渗漏点；在低压气动回路中，

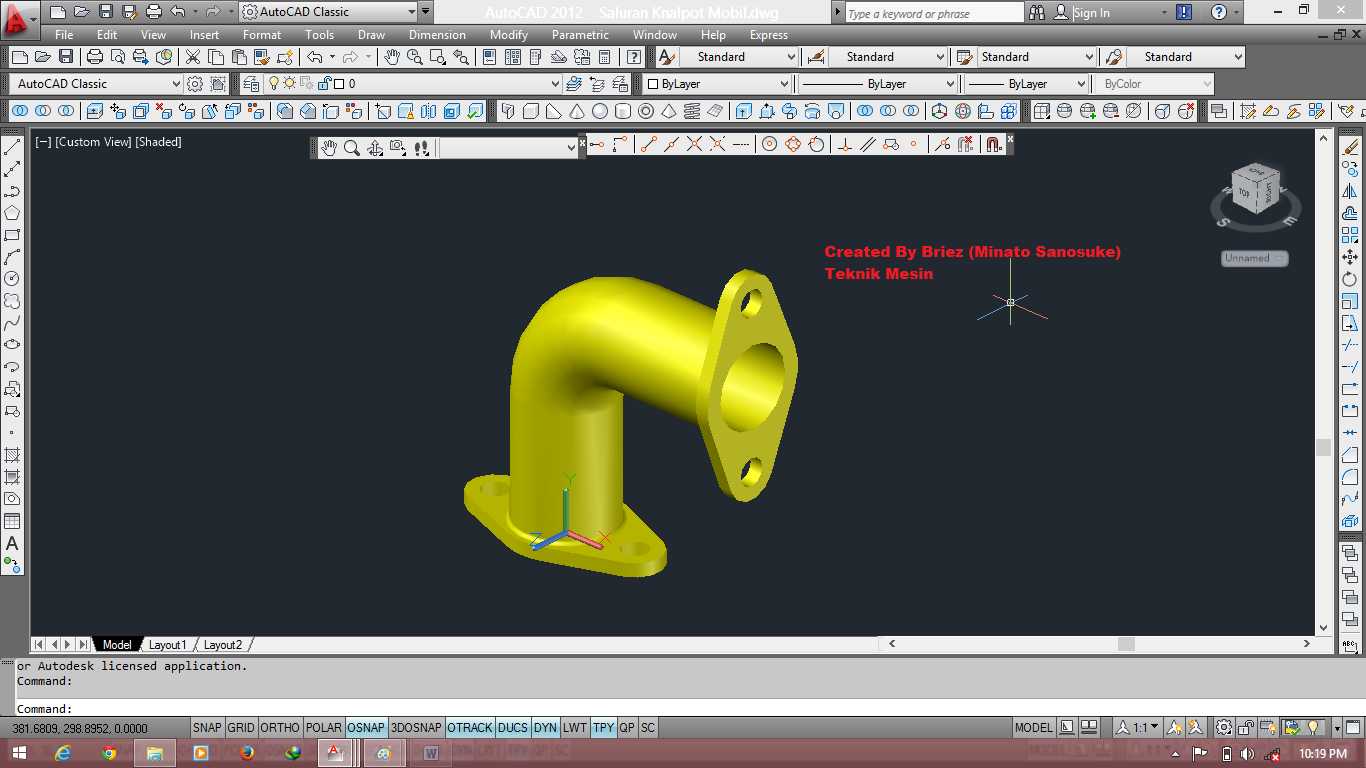

　　一体化的结构能承受气动系统的脉冲压力，不会因为频繁的压力波动出现连接松动。建模过程中，弯曲段的扫掠路径严格按照圆弧曲率绘制，保证整个通径的截面在弯曲位置没有发生椭圆变形，避免通径变化影响介质流量；法兰盘上的安装孔位置采用对称约束，保证两个孔的中心连线与弯管的转向平面平行，安装时螺栓的锁紧方向不会和周边结构产生干涉；法兰端面做了平面度的约束，保证密封面的贴合效果，不需要额外加工就能满足密封要求。整体结构没有冗余的设计特征，所有尺寸都围绕安装便捷性、流动顺畅性、结构可靠性三个核心目标设定，既满足管路转向的功能需求，又兼顾了装配效率与长期使用的稳定性，适合在各类紧凑型低压流体管路系统中作为转角连接件使用。
