铸造工艺用划线块铸件结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:338867
  • 铸造工艺用划线块铸件结构设计
  • 铸造工艺用划线块铸件结构设计

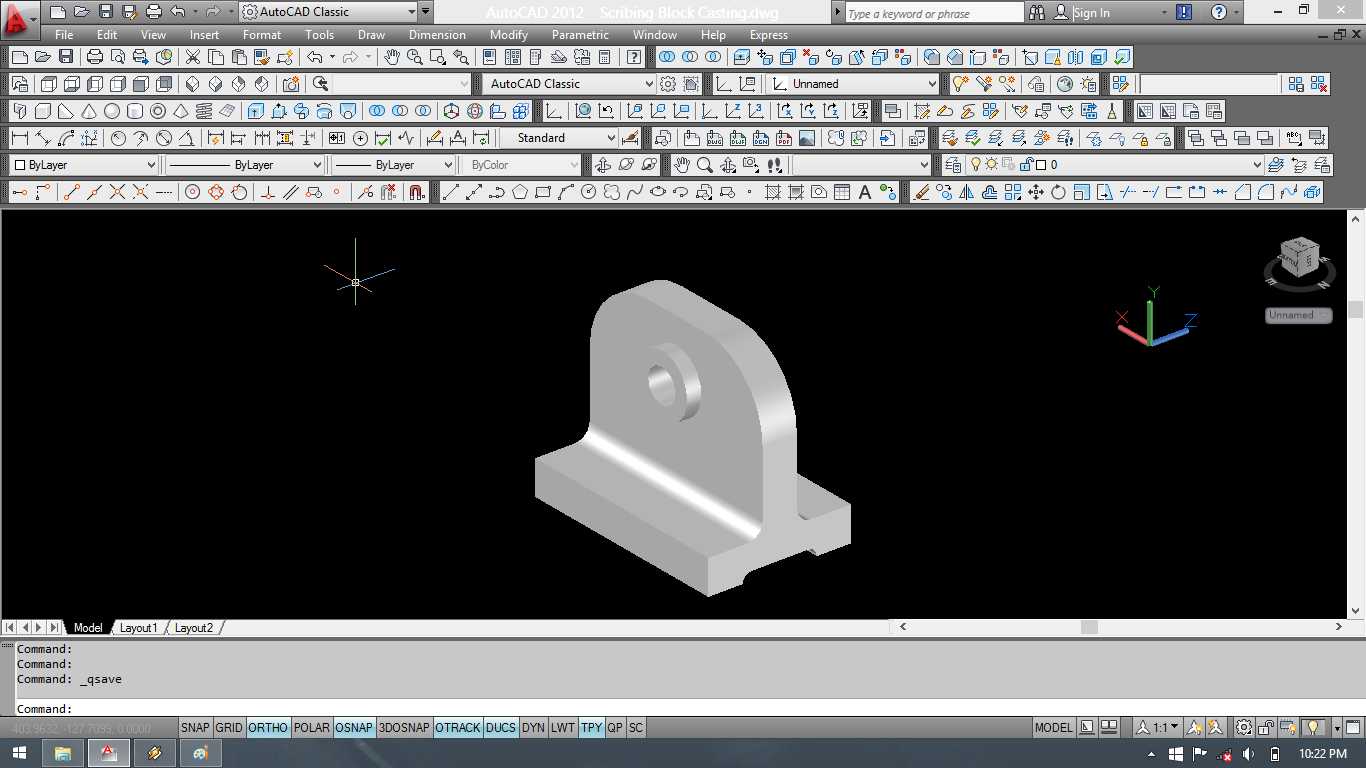

  在中小件砂型铸造的生产现场,划线块铸件是木模制作、砂型合箱、铸件毛坯尺寸校验环节里反复用到的基准定位构件,多数铸造车间的划线平台旁,都会备上不同规格的这类铸件,用来给待加工的毛坯件提供稳定的高度支撑与划线基准参照,避免毛坯直接接触平台台面造成的划线误差,也能减少平台表面被毛坯毛刺划伤的概率。这类铸件的结构设计没有冗余的装饰特征,所有几何特征都围绕实际使用需求排布:底部采用带双侧缺口的梯形安装座,缺口的宽度刚好适配划线平台上的标准T型槽间距,安装时可以直接通过T型螺栓快速锁紧固定,不需要额外加工转接板,安装座的底面经过精刨处理,平面度控制在0.02mm以内,保证和划线平台台面贴合后不会出现晃动。上部的立板结构做了等厚度设计,

  顶端的半圆过渡结构是为了避免应力集中,防止铸件在冷却过程中出现转角处的缩裂缺陷,立板中心的通孔是基准定位孔,孔的轴线和安装座底面的垂直度公差控制在0.03mm/100mm,划线时可以直接以这个孔的中心作为高度方向的尺寸基准,配合高度尺完成毛坯件的孔位、加工面划线作业。从实际使用的场景来看,这类划线块铸件的材质适配范围覆盖普通灰铸铁、球墨铸铁以及铸钢,不同材质对应不同的使用频次:灰铸铁材质的划线块减震性好,适合日常轻载划线作业,成本也更低;铸钢材质的划线块强度更高,适合重型铸件毛坯的划线支撑,不容易被压溃变形。设计这类铸件的时候,首先要考虑的是铸造工艺的合理性,所有壁厚都保持均匀过渡,没有出现壁厚突变的结构,

  立板和安装座的连接位置做了R5的铸造圆角,既可以减少铸造应力,也能避免合箱时掉砂的问题。安装边界方面,底部安装座的总宽度控制在120mm,长度150mm,整体高度180mm,中心定位孔的直径为20mm,这个尺寸规格刚好适配车间内常用的1500mm×2000mm划线平台的T型槽间距,安装后不会超出平台的有效作业范围,也不会和平台上的其他工装产生干涉。实际生产中,这类铸件毛坯铸造完成后,只需要对安装底面、定位孔内表面、立板的侧基准面进行少量机加工就可以投入使用,加工余量控制在单边2-3mm,既不会造成材料浪费,也能保证加工后的尺寸精度。很多车间里的老划线工都会根据自己的使用习惯,在这类划线块的立板侧面加工出浅的刻度槽,

  用来快速核对毛坯的高度尺寸,减少反复调整高度尺的时间,这也从侧面说明这类基础铸件的结构设计预留了足够的二次改造空间,不需要改动主体结构就能适配不同的使用习惯。在铸造模具的设计阶段,这类划线块的拔模斜度设置为1:20,所有非加工面的拔模方向保持一致,不需要额外设置活块,模具结构简单,适合小批量快速生产,铸件的浇注系统设置在安装座的侧面,铁水可以平稳充型,避免出现冲砂、气孔等铸造缺陷,成品率能稳定在95%以上。和焊接结构的划线块相比,铸件的整体刚性更好,长期使用不会出现焊接变形,基准精度保持性更强,哪怕是每天反复装夹使用,两到三年内都不需要重新校准基准面,综合使用成本远低于焊接件。
