G22夜视瞄准具适配支架结构设计

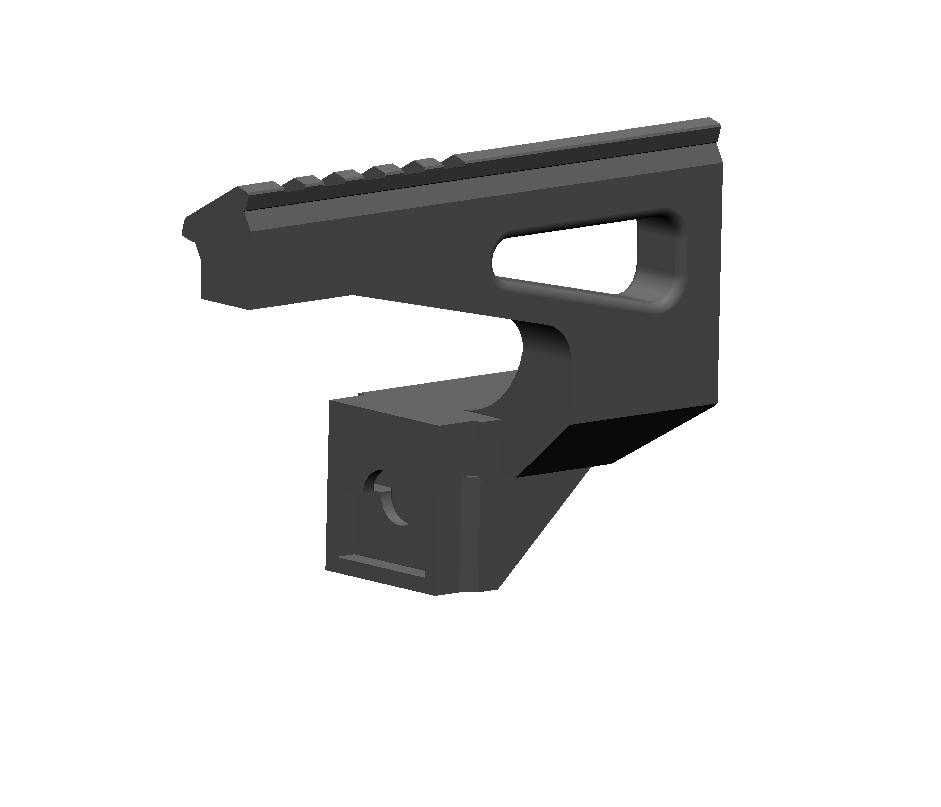

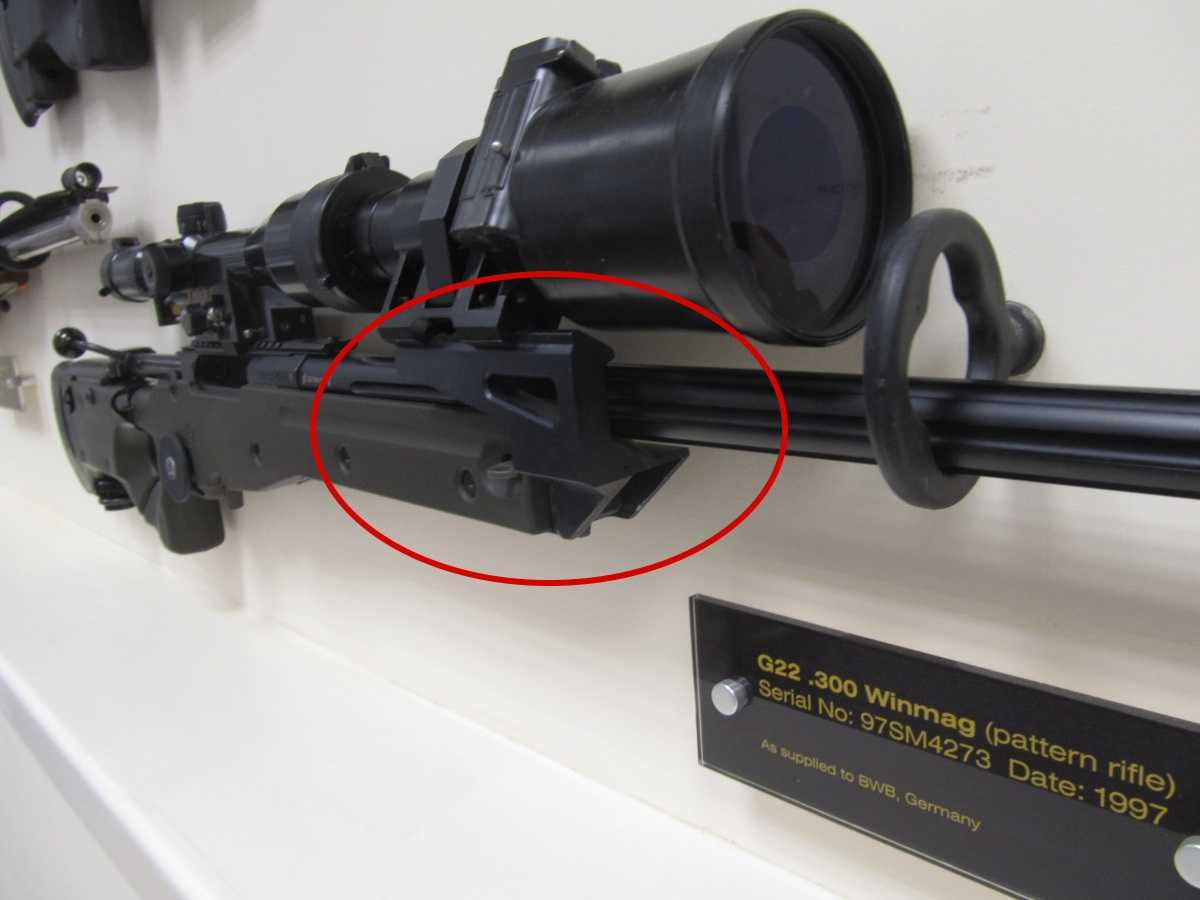

　　这款适配支架主要服务于精确射击类枪械的附件扩展需求，核心是为德国G22（对应AI AWM系列）狙击步枪提供夜视瞄准具的安装载体，同时兼顾双脚架接驳、辅助提携的复合功能，解决了原有枪械在加装夜视瞄具时的安装位不足、附件干涉的实际问题。从实际使用场景来看，该支架安装在枪械护木上方的标准皮卡汀尼导轨段，不需要对枪械本体做任何改装，直接通过卡槽与锁紧结构完成固定，能够在昼夜转换时快速完成夜视瞄具的加装与拆卸，不需要重新校准白光瞄的归零状态，大幅缩短临战准备时间。在结构设计上，支架整体采用一体化铣削成型的结构逻辑，主体承力部分做了变厚度处理，与枪械接触的安装基面做了0.02mm的平面度公差控制，保证安装后不会出现晃动偏移；

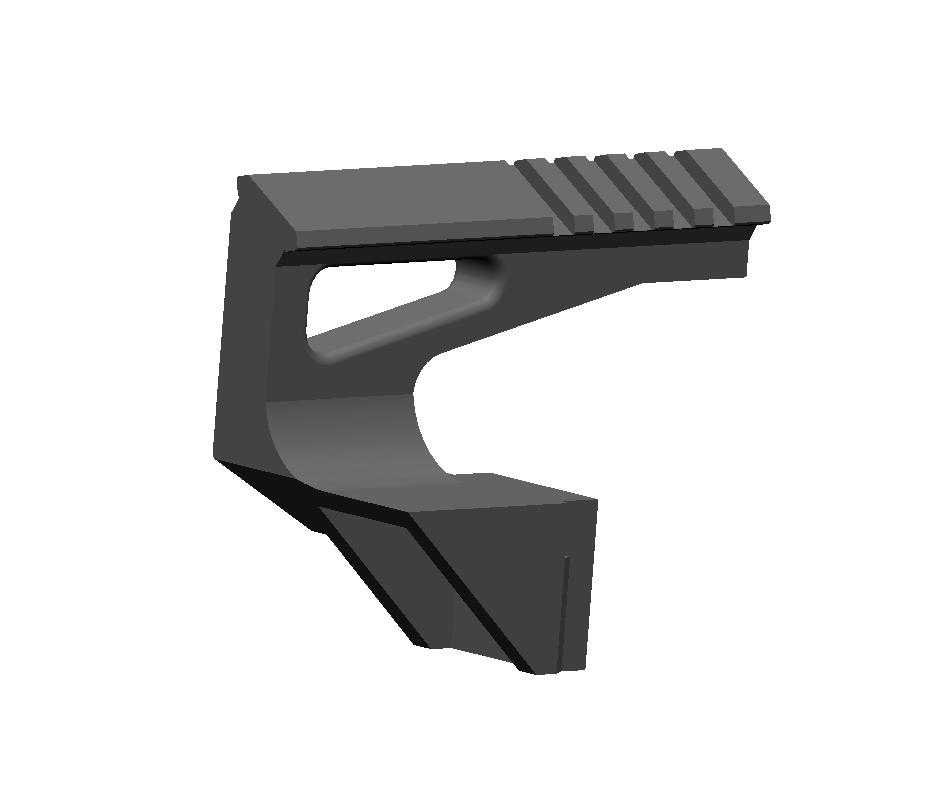

　　上方的导轨段采用标准皮卡汀尼导轨齿形设计，齿距、齿高完全符合军规附件安装标准，能够兼容市面上绝大多数夜视瞄准镜、红点瞄具的安装底座，导轨表面做了防滑齿纹处理，即使戴战术手套操作也能顺利完成附件锁紧。支架中部的镂空结构不是单纯的减重设计，而是经过受力仿真验证的优化结果：在保证纵向承力能力满足15kg垂直载荷不发生塑性变形的前提下，去掉了非承力区域的多余材料，整体重量控制在110g以内，不会过多增加枪械前端的配重，避免影响射击时的重心平衡。前端的C型开口结构是专门适配绿气井I96规格的双脚架插槽，安装双脚架时不需要额外转接块，直接将脚架插榫推入插槽即可自动锁止，拆卸时按下脚架锁扣就能快速分离，同时这个C型结构的上沿做了圆弧过渡处理，

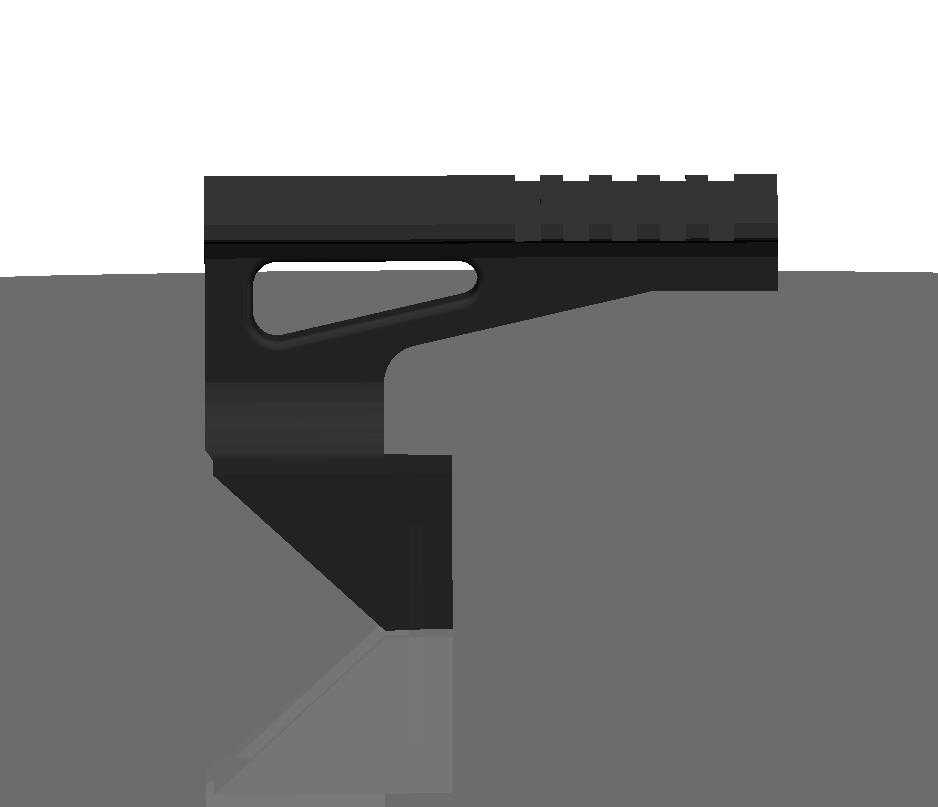

　　在作为提手使用时不会硌手，紧急转移枪械时可以直接握持这个位置携行，表面的防滑棱纹能够增加握持摩擦力，即使手心出汗或者戴手套也不会打滑。安装边界方面，支架总长度为127mm，安装基面宽度为21mm，适配护木上方宽度20-22mm的标准导轨段，安装后最高点距离枪械护木基面的高度为38mm，这个高度是经过光路校准计算的：加装夜视瞄具后，瞄具轴线与枪管轴线的高度差控制在38mm，和原有白光瞄的轴线高度差保持一致，切换瞄具时不需要大幅度调整贴腮板高度，能够保持一致的射击姿态。支架下部的延伸段做了斜切避让设计，不会遮挡护木侧面的散热孔，也不会和护木下方安装的弹匣、前握把产生干涉，双脚架安装后展开时，支架的锁止结构能够承受脚架支撑时的反向冲击力，

　　连续射击产生的振动不会导致脚架松脱。需要注意的是，由于不同批次G22步枪的护木前端公差存在细微差异，部分早期批次枪械安装该支架时，双脚架的锁销可能需要做0.5-1mm的延长修配，才能保证锁止到位，这个细节在实际装配时需要根据具体枪械的实测尺寸做微调，不需要修改支架主体结构。支架的所有棱边都做了R0.5的倒角处理，没有尖锐边角，避免携行时勾挂战术装具，也能防止安装操作时划伤手部。从受力路径来看，支架承受的载荷主要来自三个方向：一是上方安装瞄具时的垂直下压力，二是提枪携行时的纵向拉力，三是脚架支撑时的反向支撑力，三条受力路径都通过一体化的主体结构直接传递到枪械导轨上，没有薄弱的连接节点，印刷支架的填充密度设置为100%时，完全能够满足实弹射击时的强度需求，不会出现断裂变形的问题。
