双轴万向旋转方向转换传动机构

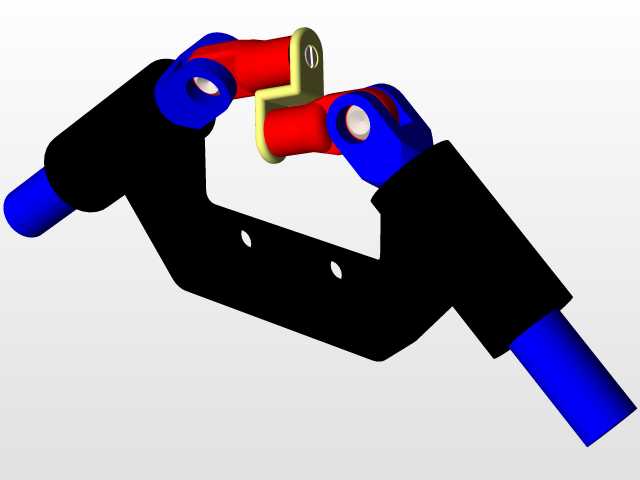

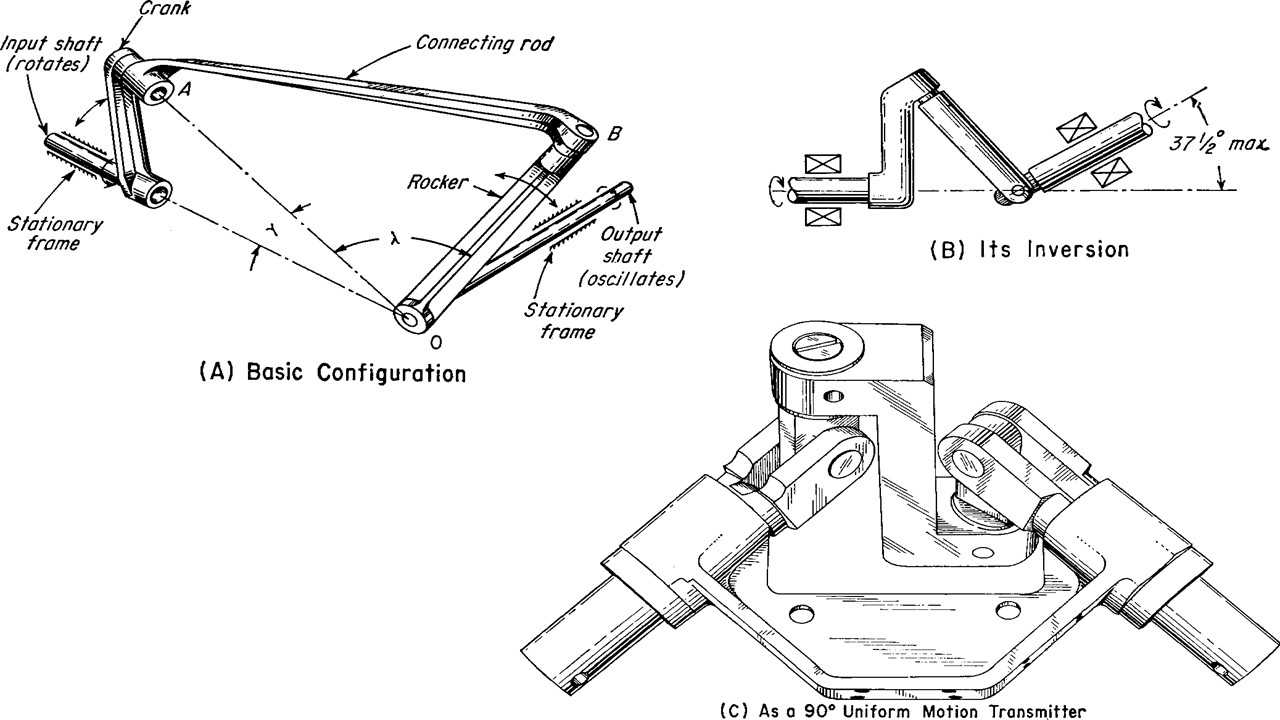

　　在各类需要调整动力传输方向的传动链路中，这类双输出端的旋转方向转换机构，常被布置在动力源输出轴与执行端输入轴存在空间夹角、且需要同步完成两路动力换向输出的工位上，比如轻工包装设备的分料辊传动段、小型输送线的转角动力接驳位、非标自动化设备的多工位同步驱动单元里，都能见到这类结构的实际应用。它的核心作用是在不改变动力源旋转方向的前提下，通过两端的万向铰接结构，将输入的旋转运动拆分后转换为对应夹角方向的输出，同时抵消安装过程中两轴之间存在的同轴度误差、以及设备运行时产生的微小轴向窜动，避免刚性连接带来的轴件憋劲、轴承过早磨损的问题。从结构设计逻辑来看，这套机构采用对称式双输出布局，中间的安装基座为一体式铣削成型的黑色支撑座，

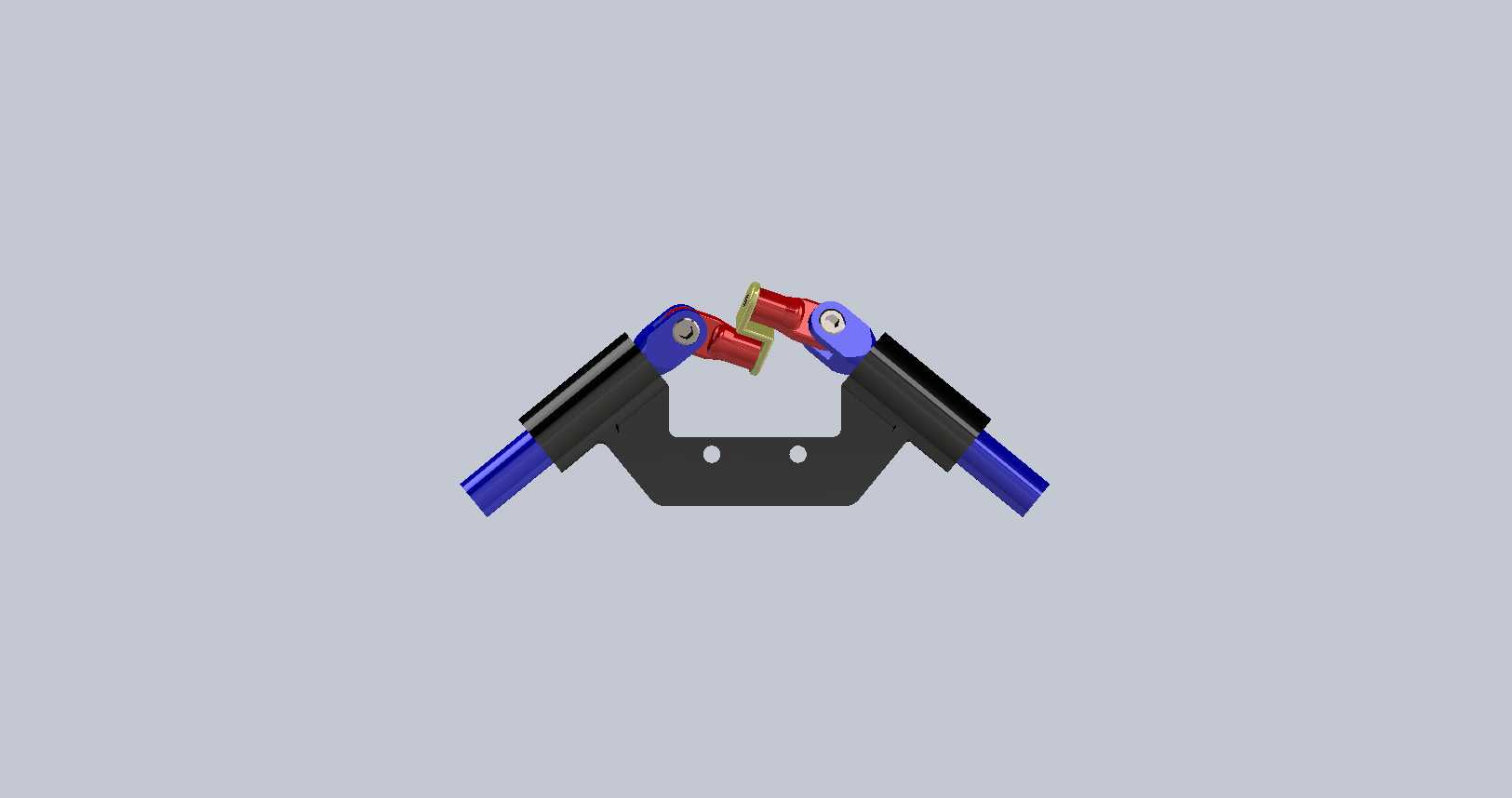

　　基座上预留了两个贯穿的安装定位孔，安装时可以通过螺栓直接将整个机构固定在设备的安装面板或者型材支架上，基座的两侧延伸出的支撑臂刚好为两端的万向传动副提供稳定的支撑，避免传动过程中出现悬臂晃动的问题。两端的传动单元采用十字轴式万向铰接结构，铰接部位的红色衬套为耐磨材质，能够在长期往复旋转过程中降低铰接副的磨损量，延长整体结构的维护周期，蓝色的轴套部分为输出端连接位，可以根据实际使用需求对接不同直径的传动轴、带轮或者链轮，适配不同的传动扭矩需求。从安装边界来看，整个机构的横向总宽度控制在常规小型传动单元的适配范围内，基座的安装孔间距符合通用型材的安装孔位标准，不需要额外加工过渡连接板就可以直接固定在欧标40系列铝型材搭建的设备机架上，

　　输出轴的中心高度与基座安装面保持固定差值，在做设备整体布局时可以直接根据这个高度差预留其他传动部件的安装位置，减少现场安装的调整工作量。在实际运行过程中，当动力从中间的铰接输入端输入后，会通过两侧的十字铰接结构分别传递到两端的输出轴上，不管输出轴与输入轴之间存在15度到30度范围内的空间夹角，都可以稳定传递旋转运动，不会出现传动卡滞或者动力损耗过大的问题，相比单输出的万向联轴器，这种对称双输出的结构可以同时驱动两个不同方向的执行部件，省去了额外加装分动结构的步骤，能够有效简化设备的整体传动链路，减少传动环节的动力损耗。在设计建模过程中，需要重点关注铰接部位的配合间隙，十字轴与轴套之间的配合要预留合理的活动旷量，

　　既不能间隙过大导致传动回程误差超标，也不能间隙过小导致铰接部位转动卡涩，同时基座的支撑臂厚度要满足传动扭矩下的强度要求，避免长期受力出现支撑臂变形，导致两端输出轴的旋转精度下降。另外，两端输出轴的外伸长度可以根据实际安装需求做适应性调整，在不改变中间铰接结构和基座尺寸的前提下，只需要调整蓝色轴套的长度就可以适配不同安装空间的需求，整个结构的零件通用性较强，大部分零件都可以采用常规的机加工工艺制作，不需要开模或者特殊加工，适合非标设备设计时快速选型套用，在小扭矩的动力传输场景下，这种结构的传动稳定性和维护便捷性都要优于刚性齿轮换向结构，尤其是在安装空间受限、两轴对中难度较大的工位上，这类万向换向传动机构的适配性更强。
