充气接头类机械零件结构设计方案

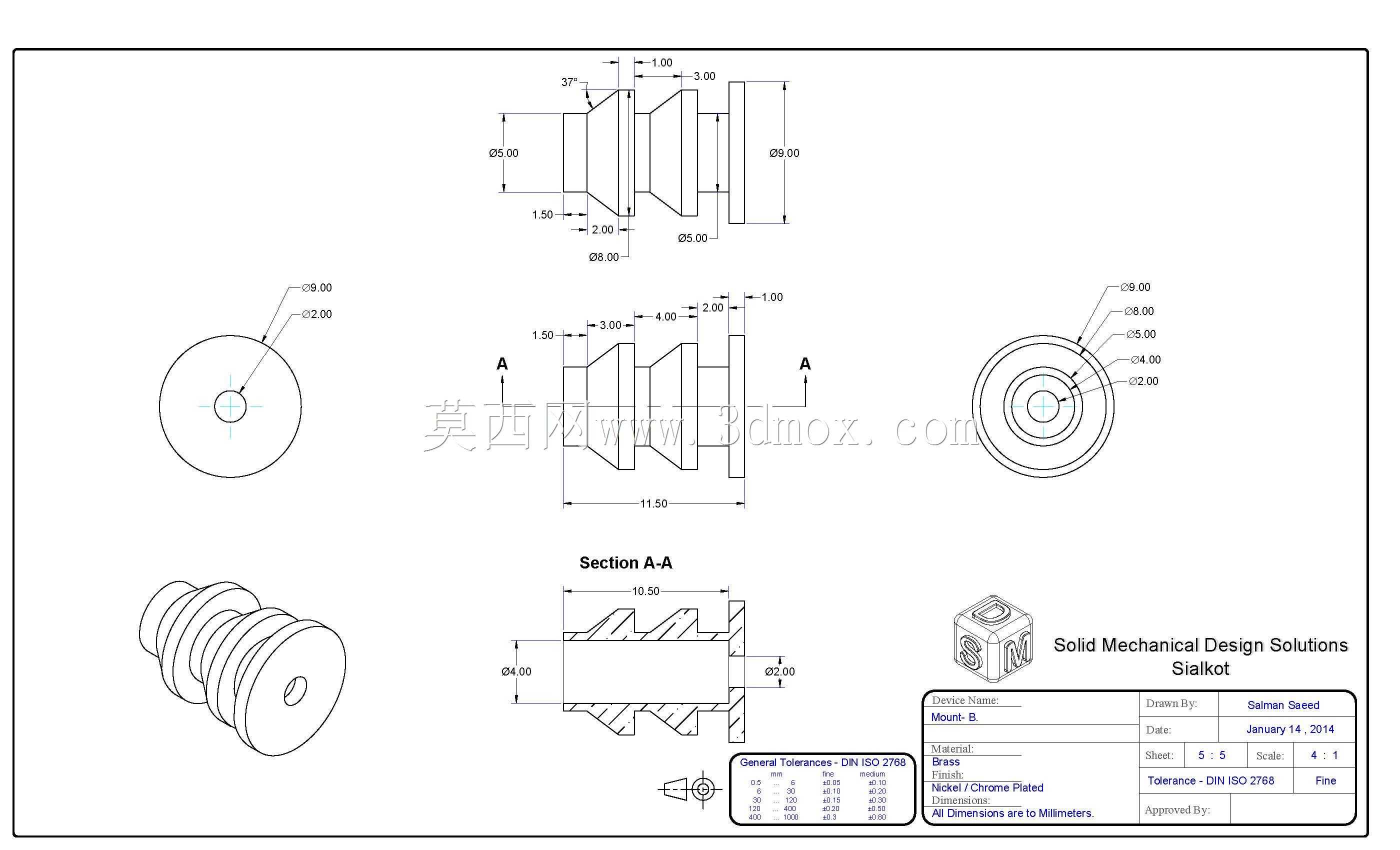

　　在气动管路连接、小型充气设备配套、低压流体输送场景中，这类带阶梯密封结构的充气接头是核心的连接导通部件，日常作业里常被用于手持充气工具、小型气动实验装置、低压气路接驳工位，承担气路导通、对接密封、承压限位的核心作用，没有这类适配的接头，气路的密封对接就很难在频繁插拔的工况下保持稳定。从实际使用的需求出发，设计这类零件的时候首先要考虑对接端的插入导向，图纸上的端部锥角结构就是为了快速插入对接的母端接口，减少对位调整的时间，在现场快速接驳的场景里，操作人员不需要反复调整角度，顺着锥面就能顺利把接头插入对接位，这一点在户外应急充气、生产线快速换接气路的场景里实用性很强。接头本体上的多道环形槽结构，是用来放置密封圈的，

　　不同直径的环槽对应不同规格的O型密封圈，在插入对接接口之后，多道密封可以形成逐级减压的密封结构，即使靠近端部的第一道密封因为频繁磨损出现轻微渗漏，后面的密封环依旧可以维持整体的密封性能，避免低压工况下出现气体泄漏，这种多道密封的设计比单道密封的结构更适配频繁插拔的使用场景，使用寿命也能提升不少。从尺寸边界来看，零件的轴向总长度控制在适配常规手动对接的操作范围，径向最大直径没有超过常规快插接口的通用尺寸，安装的时候不需要额外扩孔或者改造对接端的安装位，可以直接替换同规格的现有接头，不需要调整周边的管路固定结构。中间的轴肩结构是安装限位结构，当接头插入对接端到指定深度的时候，轴肩端面会和对接接口的端面贴合，既可以控制插入的深度，

　　避免插入过深顶坏对接端内部的密封件，也能在承压的时候承担轴向的推力，避免接头在气压作用下从对接位脱出。端部的外螺纹结构是用来和外接管路连接的，螺纹的直径和螺距匹配常用的气动管路接头规格，现场安装的时候可以直接和标准气管接头旋接，不需要额外加工转换螺纹。剖视图里的中心通孔是气体流通的通道，通孔的直径经过通径匹配，在常规的低压充气工况下不会产生明显的节流损失，保证气流可以顺畅通过，不会因为通径过小导致充气效率下降。零件的外形做了阶梯轴式的结构设计，不同轴段的直径差除了满足密封、限位的功能之外，也兼顾了加工的工艺性，在数控车床上加工的时候，可以一次装夹完成大部分外圆、锥面、环槽的加工，减少装夹次数带来的形位公差，保证各段轴的同轴度，

　　避免因为同轴度偏差导致插入对接端的时候出现卡滞、密封偏磨的问题。从实际选型的角度来看，这类接头的结构尺寸完全适配常规的低压气动系统，工作压力覆盖日常小型充气设备的常用压力区间，不管是配套小型空压机的充气枪、实验室的低压气路接驳，还是小型气动工具的管路连接，都能满足使用要求。设计的时候没有采用复杂的异形结构，所有的加工特征都是回转体结构，加工难度低，量产的时候可以采用棒料直接车削加工，不需要复杂的工装夹具，生产成本也能控制在合理区间。另外，零件端部的小直径通孔是和外部充气对象对接的导通口，孔口做了倒角处理，避免安装的时候割伤对接位置的密封件，也能减少气流在孔口处的涡流损失。多道环形槽的槽宽和槽深都按照标准O型圈的安装尺寸设计，更换密封圈的时候可以直接采购标准件替换，不需要定制特殊规格的密封件，后期维护的成本很低。在安装适配性上，接头的各段外圆尺寸公差按照间隙配合的要求设计，既保证插入的时候顺畅无卡滞，又不会因为间隙过大导致密封圈过度磨损，插拔的力度控制在单人徒手就能操作的范围，不需要借助额外的工具就能完成对接和拆卸，适合需要频繁拆装的作业场景。
