一次性医用喉镜手持操作手柄结构

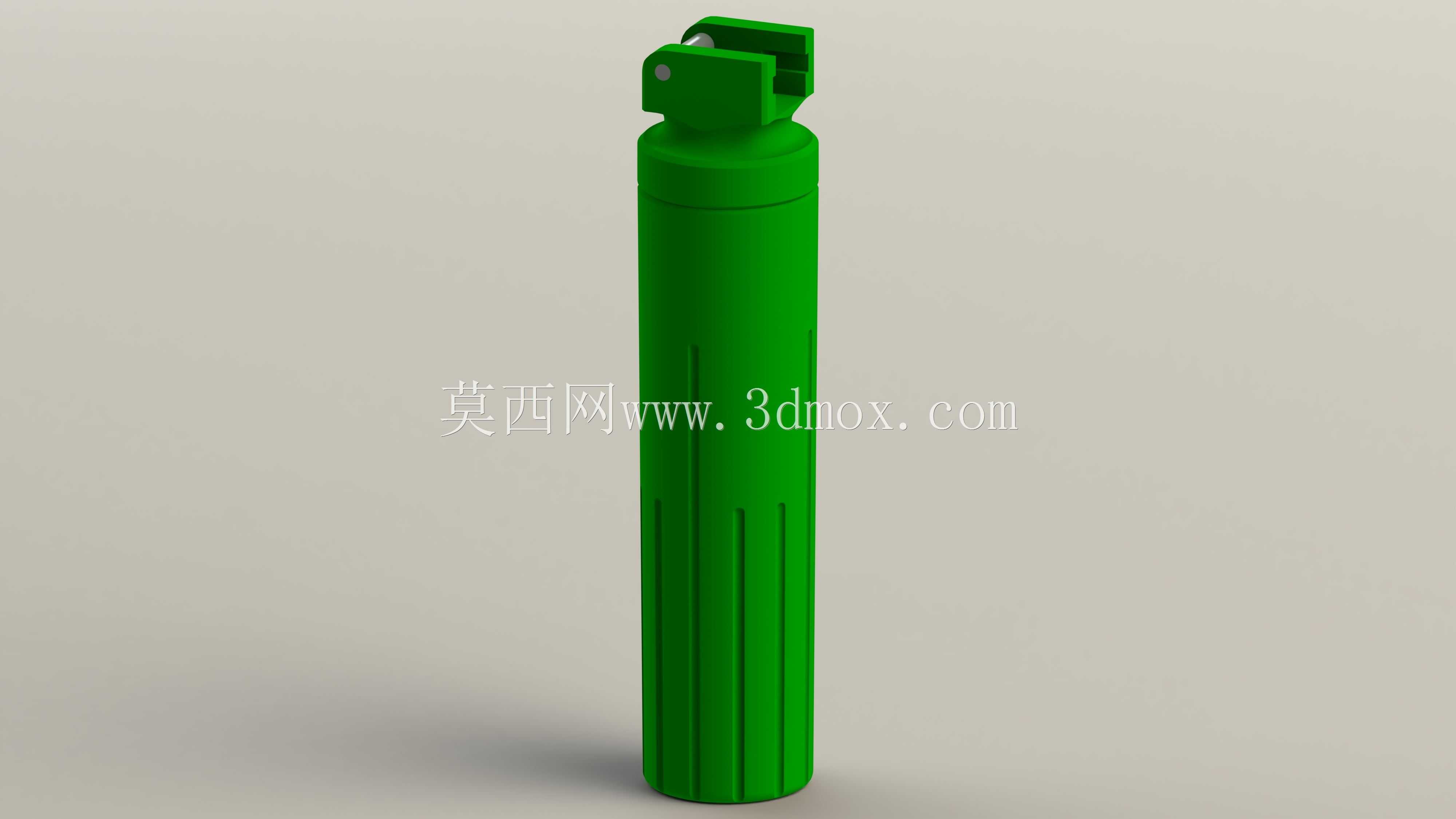

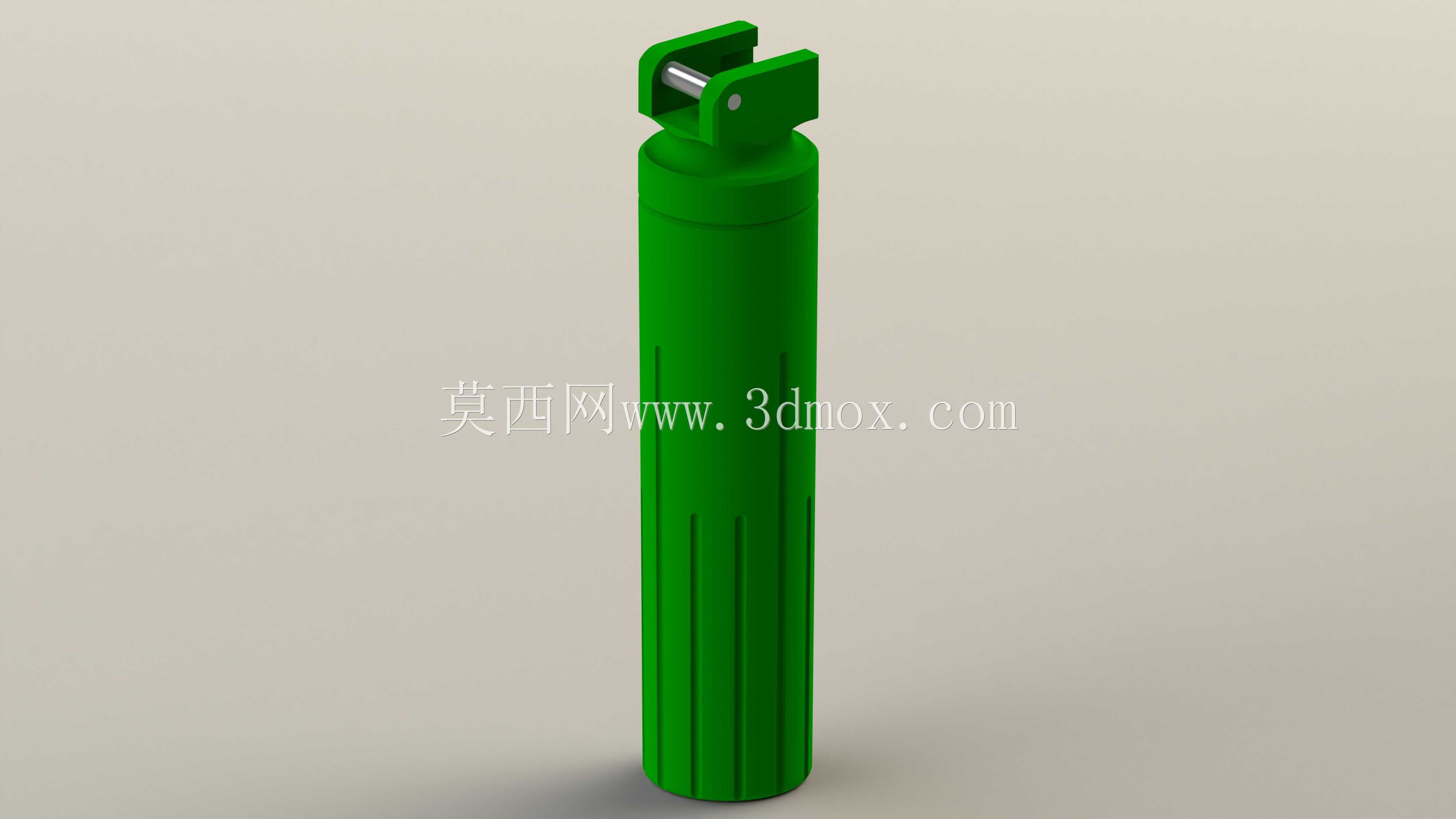

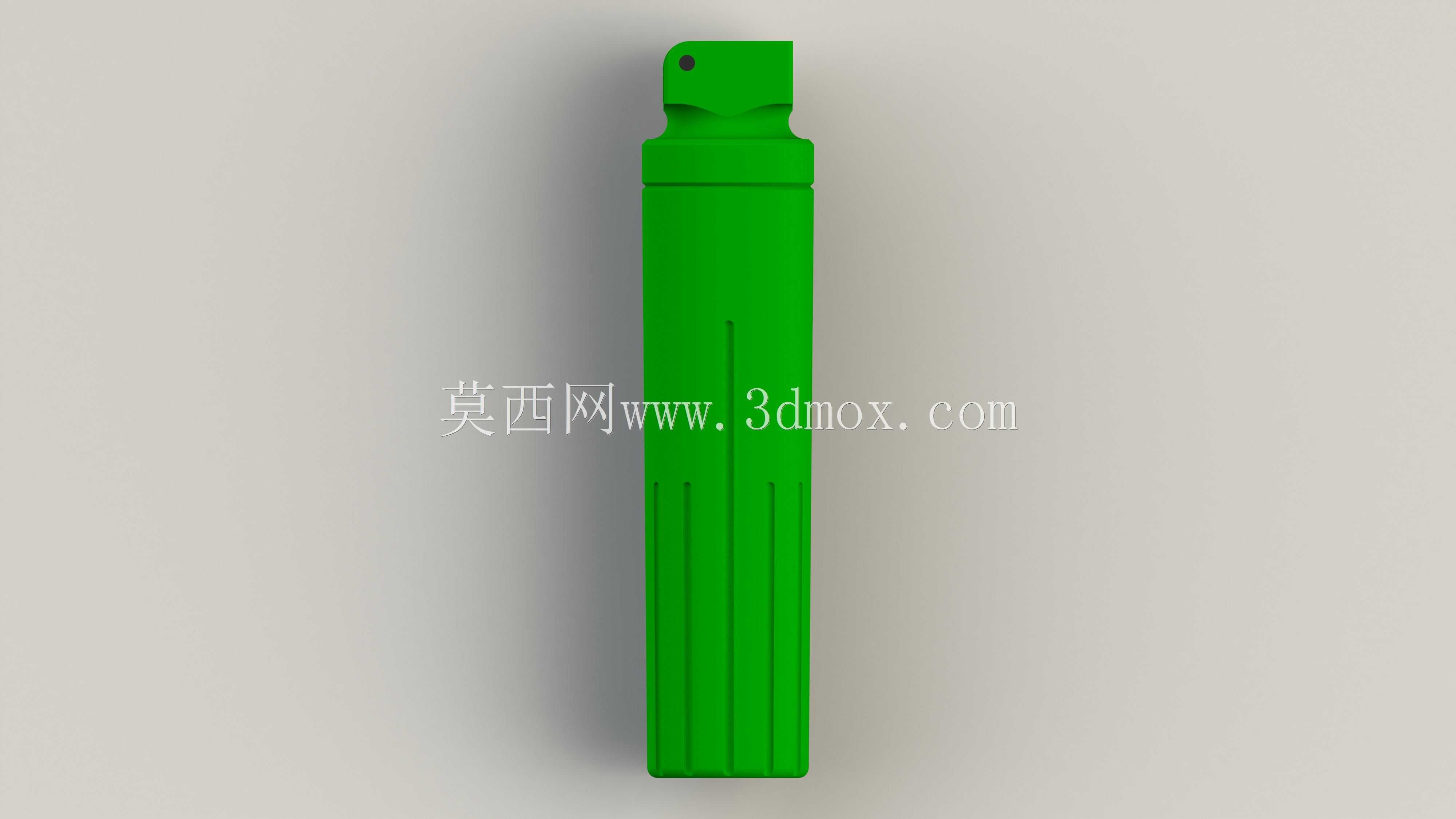

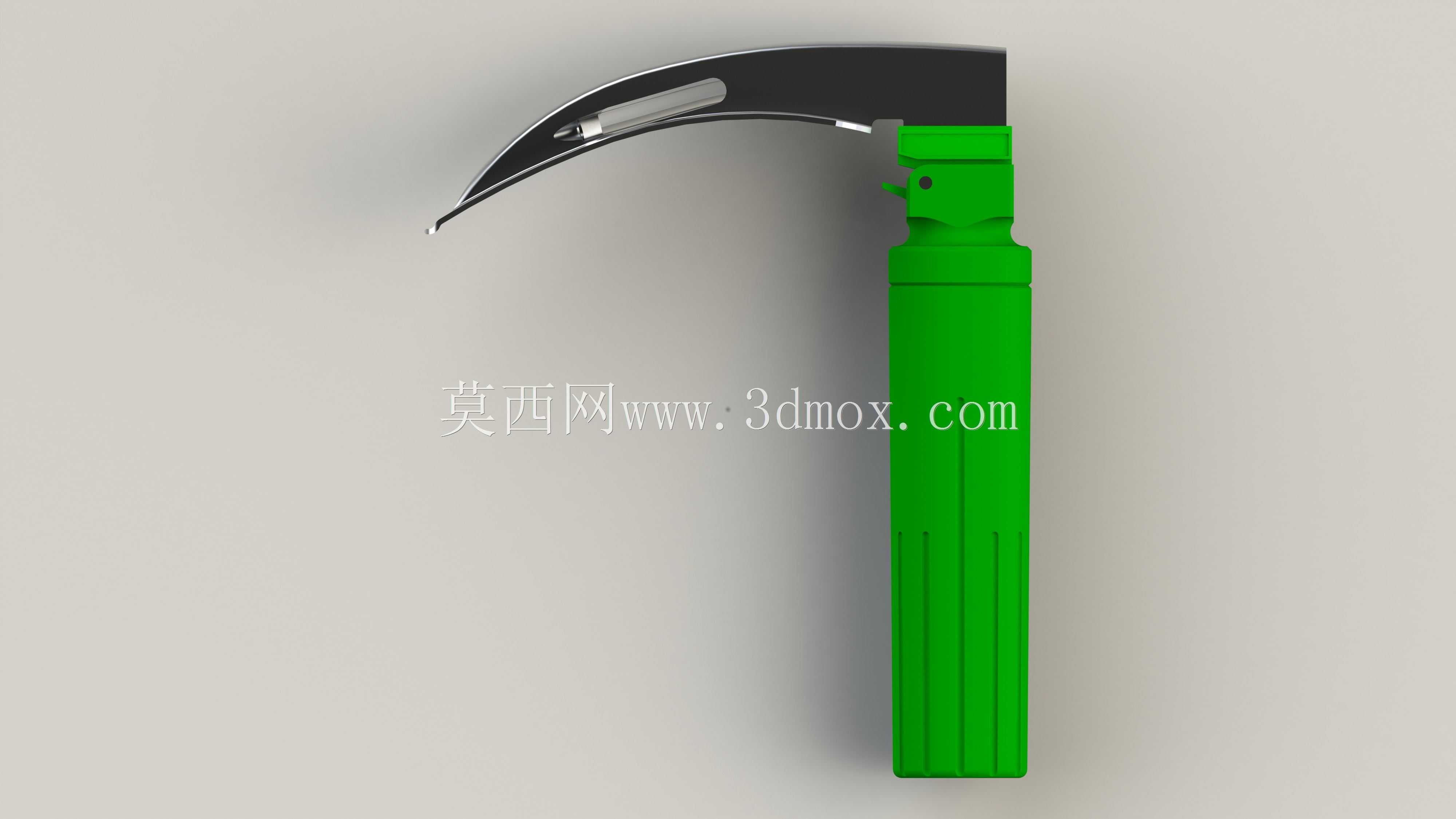

　　在临床气道开放操作场景中，喉镜手柄是支撑镜片、提供操作握持力的核心承载部件，一次性使用的该类部件需在满足临床操作力学要求的前提下，兼顾无菌使用的便捷性与结构可靠性，避免交叉感染风险。从结构设计逻辑来看，该手柄整体采用圆柱型握持主体，主体表面设置多道轴向防滑筋条，筋条深度控制在1.2mm左右，既能够在医护人员佩戴医用检查手套操作时提供足够的摩擦阻力，防止操作过程中打滑偏移，又不会因为筋条棱角过于尖锐造成握持不适感，适配不同手型的医护人员长时间操作需求。手柄顶端设置快装式连接卡扣结构，卡扣采用对称式弹性卡爪设计，能够与对应规格的一次性喉镜片实现快速卡合，卡合到位后会有明确的触感反馈，连接间隙控制在0.1mm以内，避免镜片安装后出现晃动，

　　影响临床操作时的视野稳定性；卡扣结构内部预留了光源供电触点的安装位，能够匹配配套喉镜片的照明模块供电需求，触点采用内嵌式设计，避免运输、存储过程中触点被污染或磕碰损坏。手柄主体内部为中空腔体结构，可容纳供电电池组件，腔体壁厚均匀控制在1.8mm，既能够满足跌落测试的结构强度要求，避免常规操作或意外掉落时出现壳体开裂，又能够控制整体部件重量，整支手柄重量控制在85g以内，降低长时间操作带来的手部疲劳感。从安装边界尺寸来看，手柄主体外径为28mm，整体长度为132mm，顶端连接部位的外径为22mm，该尺寸能够适配临床常规使用的一次性喉镜片规格，无需额外转接结构即可完成装配；手柄底端采用圆弧过渡收边设计，

　　避免操作过程中底端棱角剐蹭医护人员手掌或患者面部组织。在实际临床使用场景中，该类一次性手柄采用独立灭菌包装，拆封即可使用，无需重复消毒流程，能够有效降低院感防控压力，尤其适用于急诊气道抢救、手术室常规气管插管、门诊困难气道处理等多种场景。设计过程中充分考虑了注塑成型的工艺可行性，整体结构无倒扣、无极端壁厚差，主体外壳可采用医用级PP材料一次注塑成型，卡扣部位的弹性卡爪通过材料自身弹性实现卡紧功能，无需额外加装金属弹性件，既降低了生产装配成本，也避免了金属部件锈蚀带来的医疗风险。手柄表面的防滑筋条沿轴向均匀分布，共设置6道，筋条之间的间距相等，握持时手指能够自然贴合在筋条间隙处，施力方向与喉镜片挑起会厌的受力方向一致，

　　操作时无需刻意调整握持角度即可完成上提喉镜的动作，符合临床操作的人机工程学要求。连接卡扣的卡爪开合角度控制在15度，既能够保证镜片安装时的顺畅度，又能够在卡合后提供足够的锁紧力，承受最大15N的上提力时不会出现松脱，满足临床操作时的力学承载需求。手柄内部的电池仓采用一体化设计，仓盖与主体采用卡扣式连接，更换电池时无需额外工具，同时仓盖处设置密封胶圈安装位，能够实现IPX4级别的防水要求，避免操作过程中体液、消毒液渗入仓内造成电路故障。
