公共区域不锈钢自行车停放架结构设计

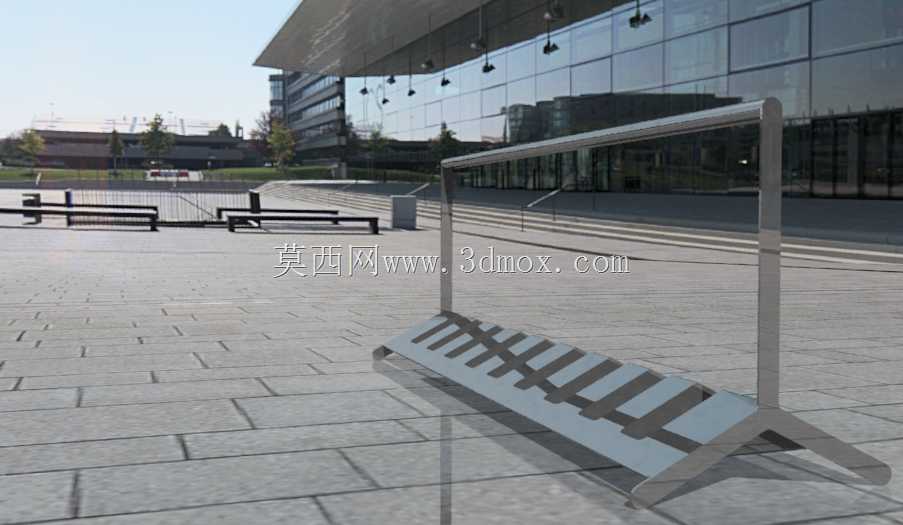

　　日常做市政配套设施的结构方案时，这类落地式自行车停放架是商圈、写字楼、园区非机动车区的常用选型，不同于传统卡位式的硬塑料卡位结构，这款采用全不锈钢弯折成型的设计，核心是解决户外长期使用的锈蚀问题，同时兼顾批量加工的工艺可行性。从实际落地的场景来看，这类停放架常布置在建筑入口的硬质铺装广场上，不需要做预埋开挖，直接通过底部的膨胀螺栓孔位固定在硬化地面即可，安装边界要求地面平整度误差不超过5mm每延米，避免架体安装后出现倾斜，导致自行车推入卡位时出现卡滞。架体的整体高度控制在850mm左右，刚好适配常规26寸、27.5寸城市自行车、山地车的轮径卡位需求，不会因为架体过高干扰行人通行，也不会因为高度不足导致车辆停放后侧翻。

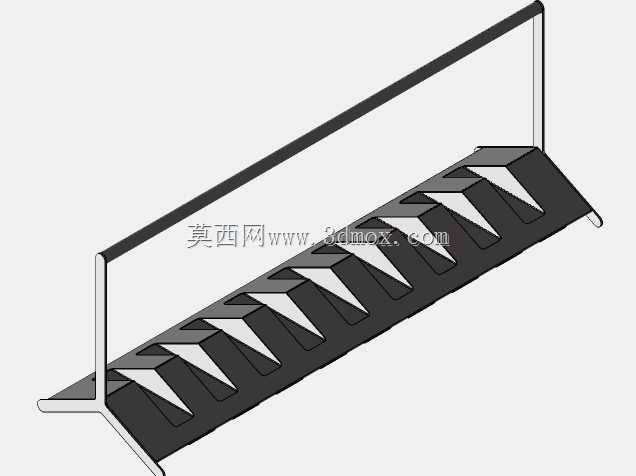

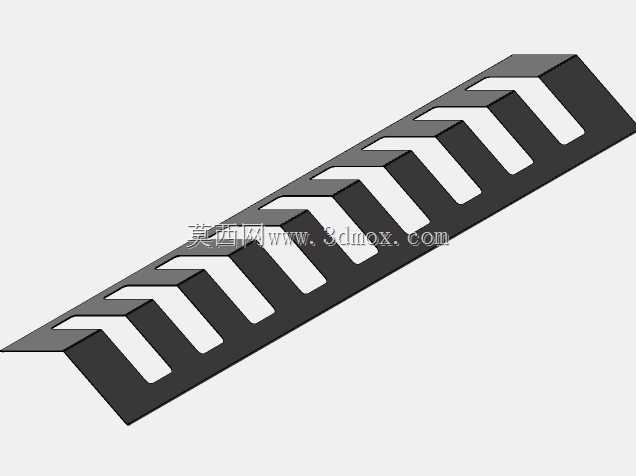

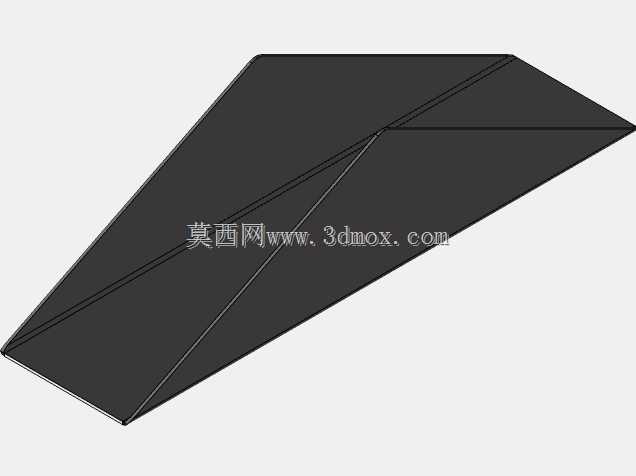

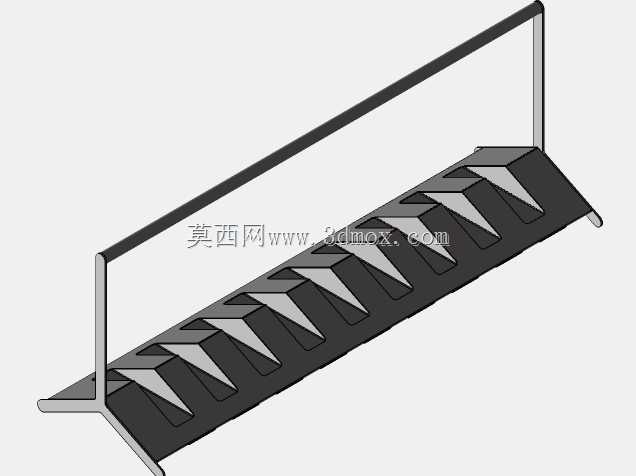

　　主支撑立柱采用矩形不锈钢管弯折成型，和底部的承托斜架采用满焊连接，焊缝位置做抛光打磨处理，和整体拉丝不锈钢表面保持一致，避免户外使用时焊缝位置积灰积水出现锈蚀。卡位部分采用等间距排布的不锈钢挡条，单个卡位的宽度控制在80mm，刚好容纳常规自行车轮胎的宽度，相邻卡位的中心距为180mm，保证相邻车辆停放后车把不会出现干涉，用户取车时不会剐蹭相邻车辆。设计时特意将底部承托面做了5度的倾斜角度，车辆推入卡位后会自然靠向内侧的支撑立柱，不需要额外的锁扣结构就能保持直立状态，降低用户停放的操作难度，同时倾斜的结构也能让雨天落在架体上的积水自然顺着斜面流到地面，不会在架体表面积水残留。两侧的主立柱顶部做了圆弧收边处理，没有尖锐的棱角，

　　避免行人路过时磕碰受伤，符合公共设施的安全设计要求。底部的支撑脚向外延伸出150mm的支撑边，一方面增大架体和地面的接触面积，降低膨胀螺栓的受力载荷，另一方面延伸的支撑边也能起到轮挡的作用，避免车辆推入时过度向前冲出卡位。从加工工艺角度看，整个架体除了焊接工序外，所有的弯折部位都采用数控弯管机一次成型，不需要额外拼接构件，减少了焊缝数量，既提升了整体结构强度，也降低了批量加工的成本，表面处理采用统一的拉丝工艺，指纹、灰尘附着后不容易留下明显痕迹，日常运维只需要定期擦拭即可，不需要做特殊的防腐维护。实际选型时，这类架体的单组长度可以根据场地的实际宽度做模块化拼接，单段标准长度为2米，可容纳10辆自行车停放，

　　拼接时通过相邻段的法兰片用螺栓固定，不需要在现场做焊接作业，大幅缩短现场安装的工期。不同于地埋式的停放架，这款落地式结构如果后期需要调整场地布局，只需要拆卸膨胀螺栓就可以整体移位，不会破坏原有铺装地面的完整性，非常适合临时商圈、展会场地的非机动车停放需求。结构受力校核时，按照单个卡位承受30kg的侧向载荷计算，主立柱的壁厚选用1.5mm的304不锈钢即可满足强度要求，不会出现车辆倚靠后架体变形的问题，挡条部分采用2mm厚的不锈钢板折弯成型，承受轮胎的反复挤压也不会出现弯折变形。卡位挡条的边缘全部做了倒圆角处理，不会刮伤自行车的轮胎胎壁，也不会勾扯用户的衣物，细节处的处理完全匹配公共区域高频使用的场景需求。
