户外骑行便携挂式保温饮水瓶结构设计

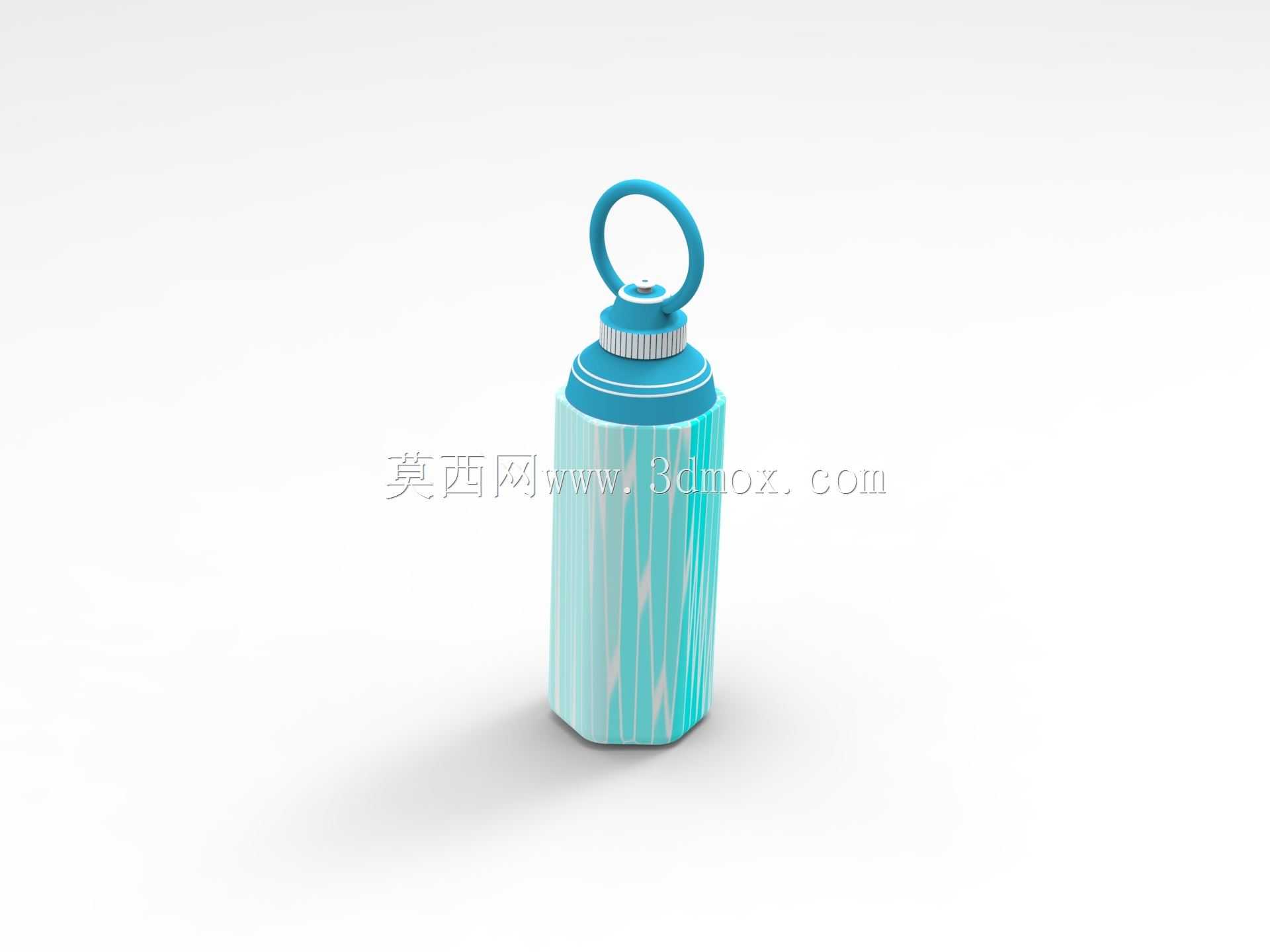

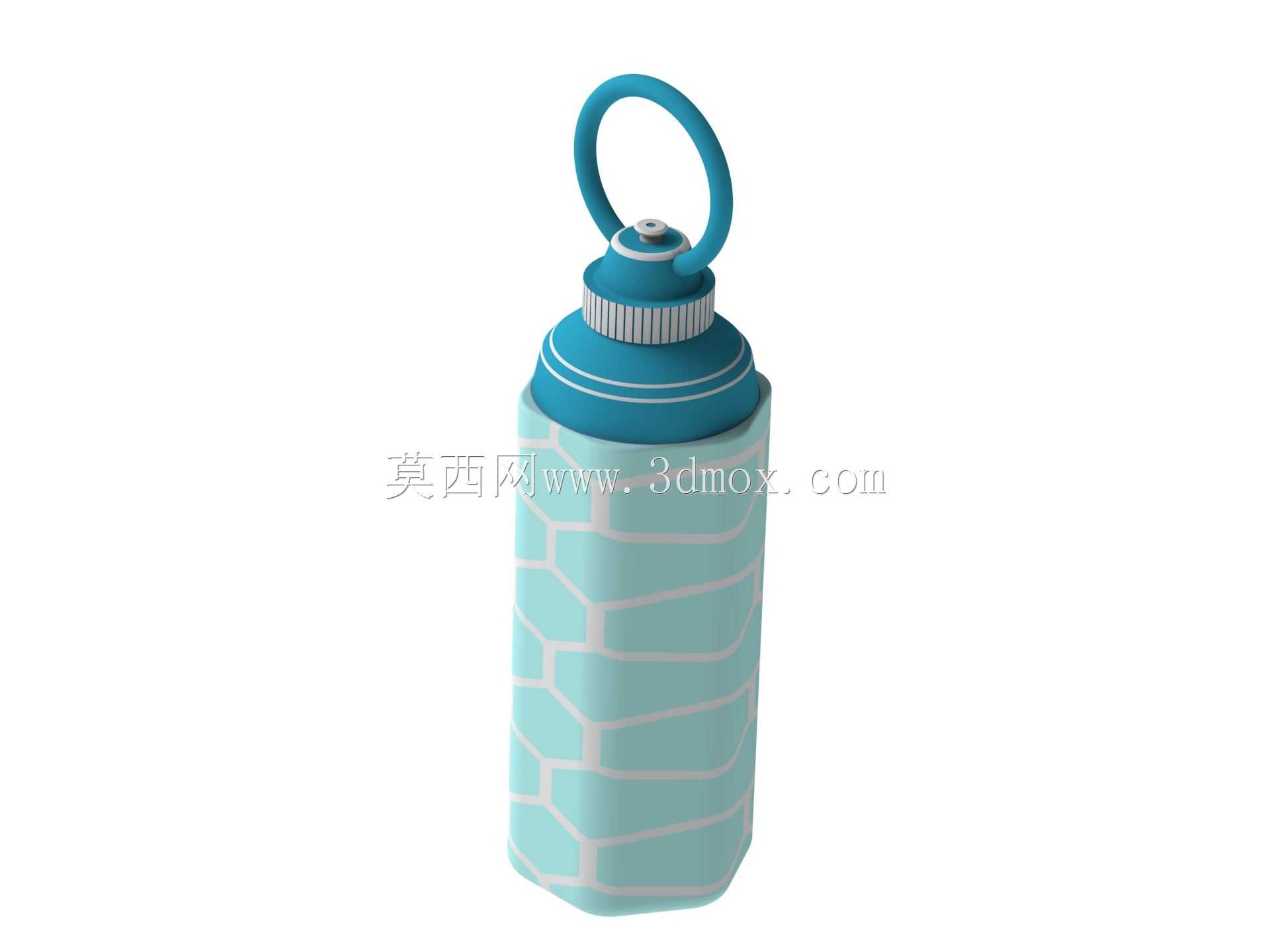

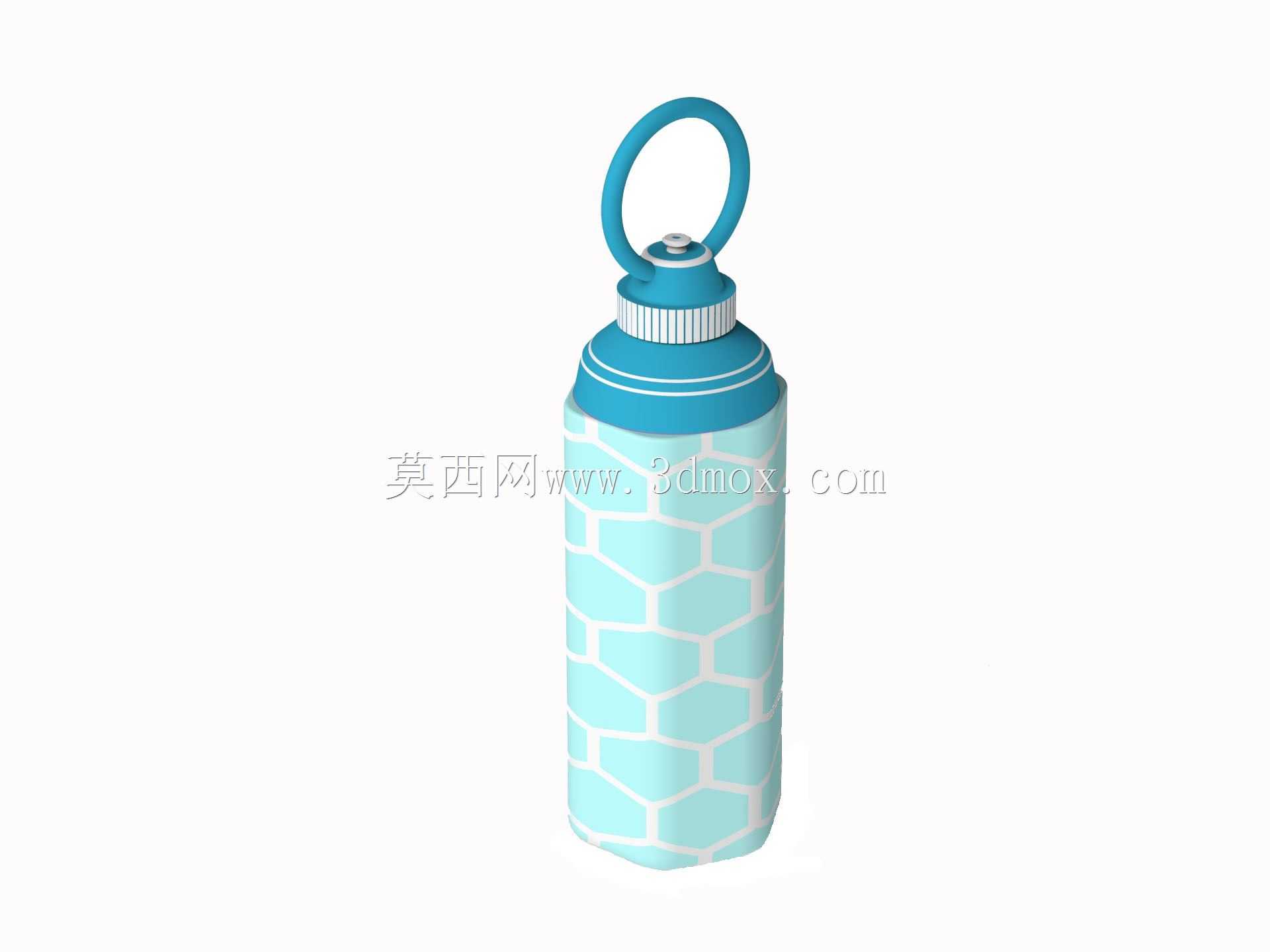

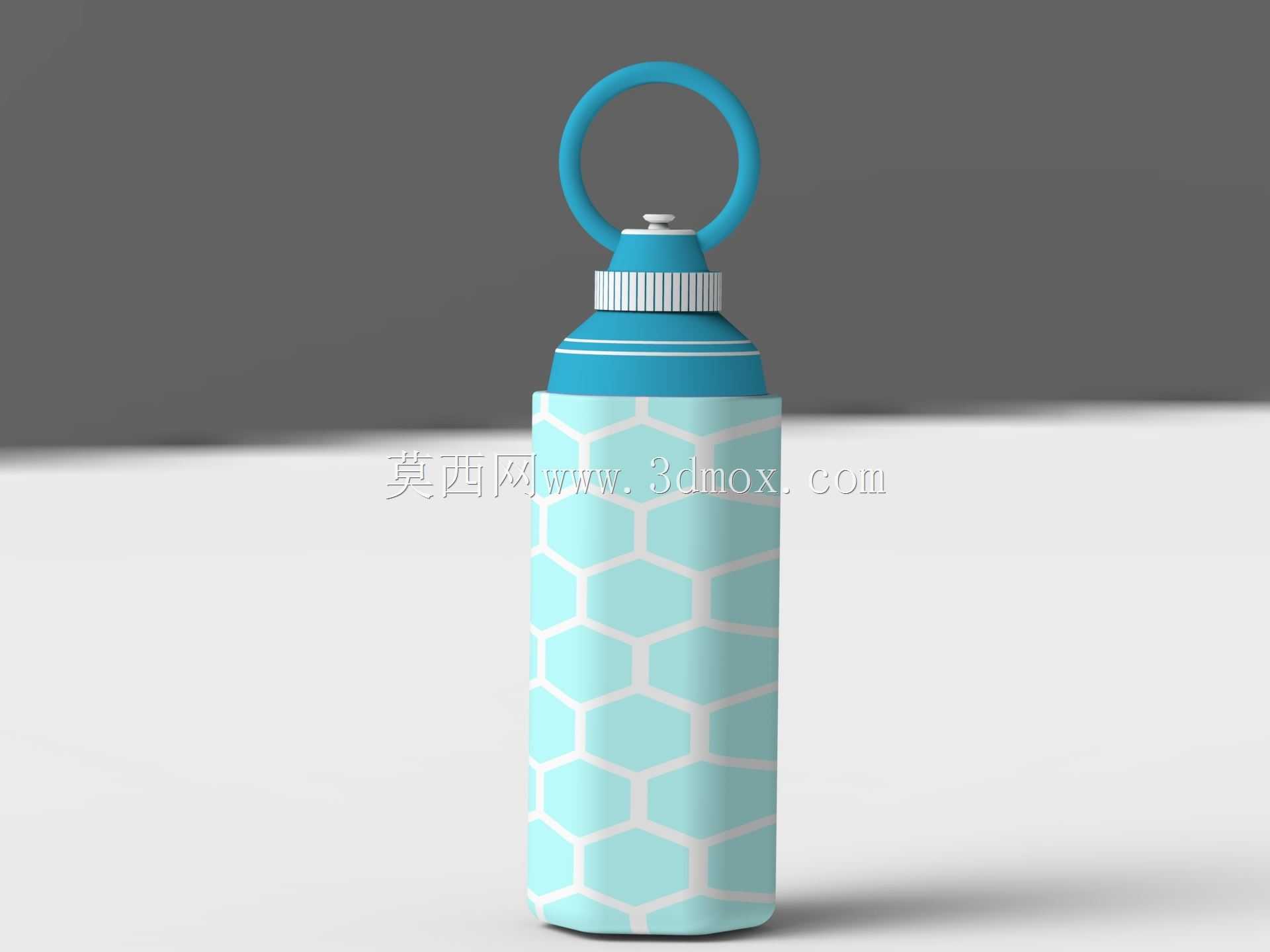

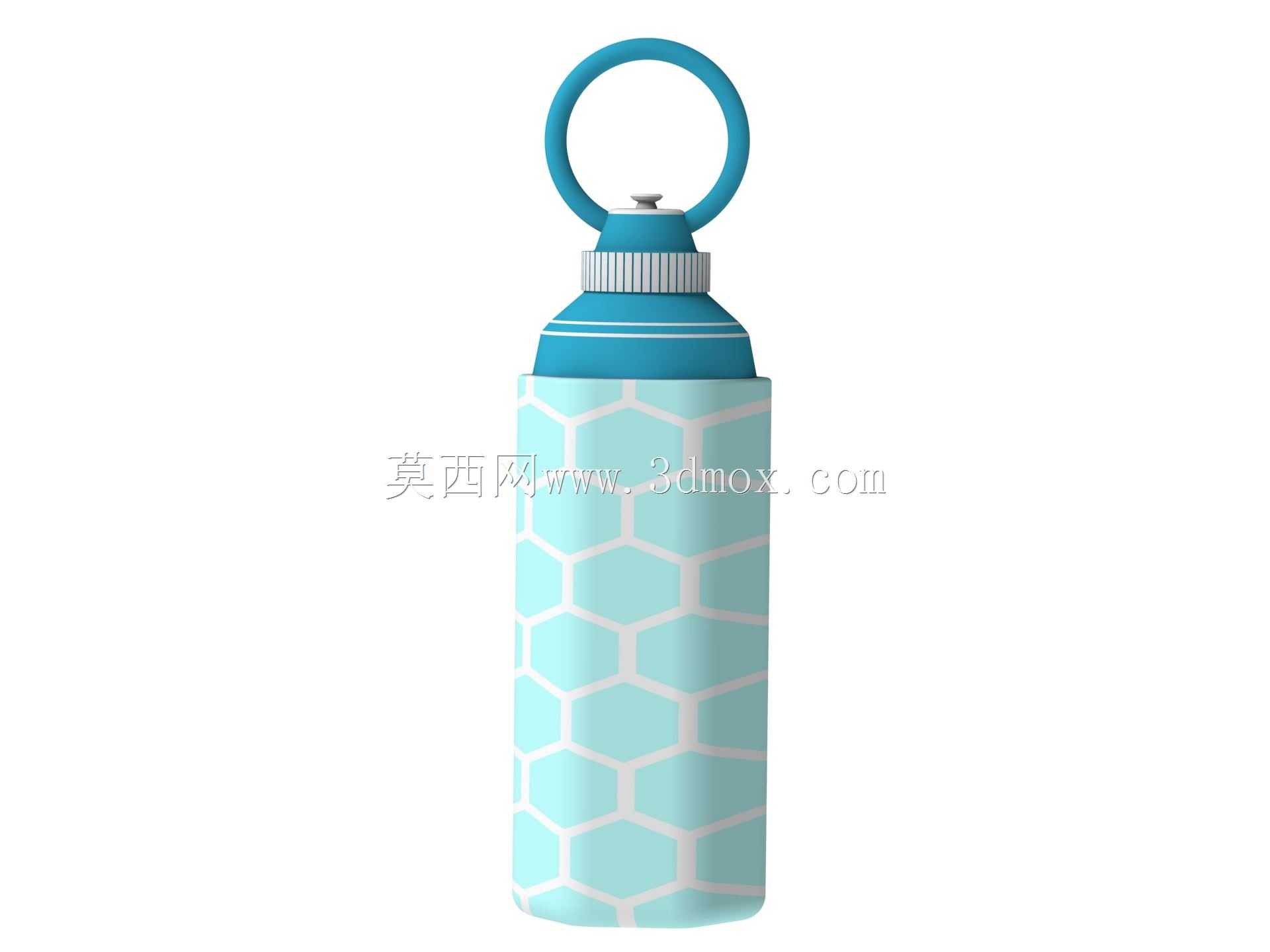

　　这款挂式饮水瓶的设计初衷，是解决户外长距离骑行、徒步穿越过程中，饮水器具携带不便、取放耗时、易晃动脱落的实际使用痛点，在结构设计阶段就充分结合了自行车车架安装空间、人体工学取握角度、户外复杂使用环境的多重约束条件。从安装边界来看，瓶身整体采用收腰圆柱造型，主体直径控制在72mm，总高度含瓶盖挂环为220mm，刚好适配绝大多数山地车、公路车的车架下管、立管位置的标准水壶架安装孔位，不会出现与前叉转向管、变速线管、碟刹夹器发生运动干涉的问题，即使是小尺寸车架的折叠自行车，也能将其固定在车把拓展支架上，不会影响车把转向角度。瓶身表面做了六边形蜂窝纹理的防滑结构，不是单纯的外观装饰，实际使用中，当骑行者佩戴防滑手套、或者手部沾有汗水、

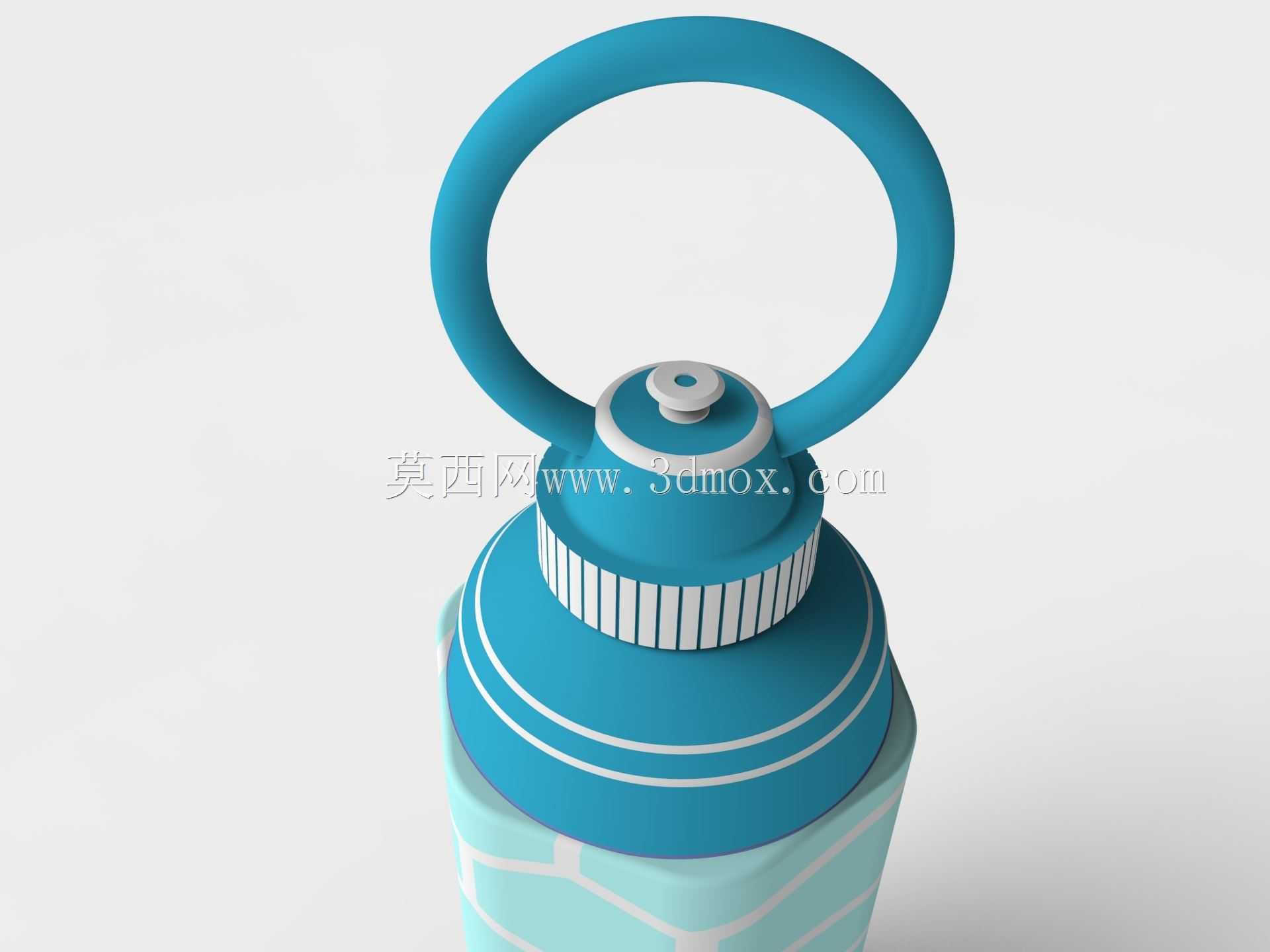

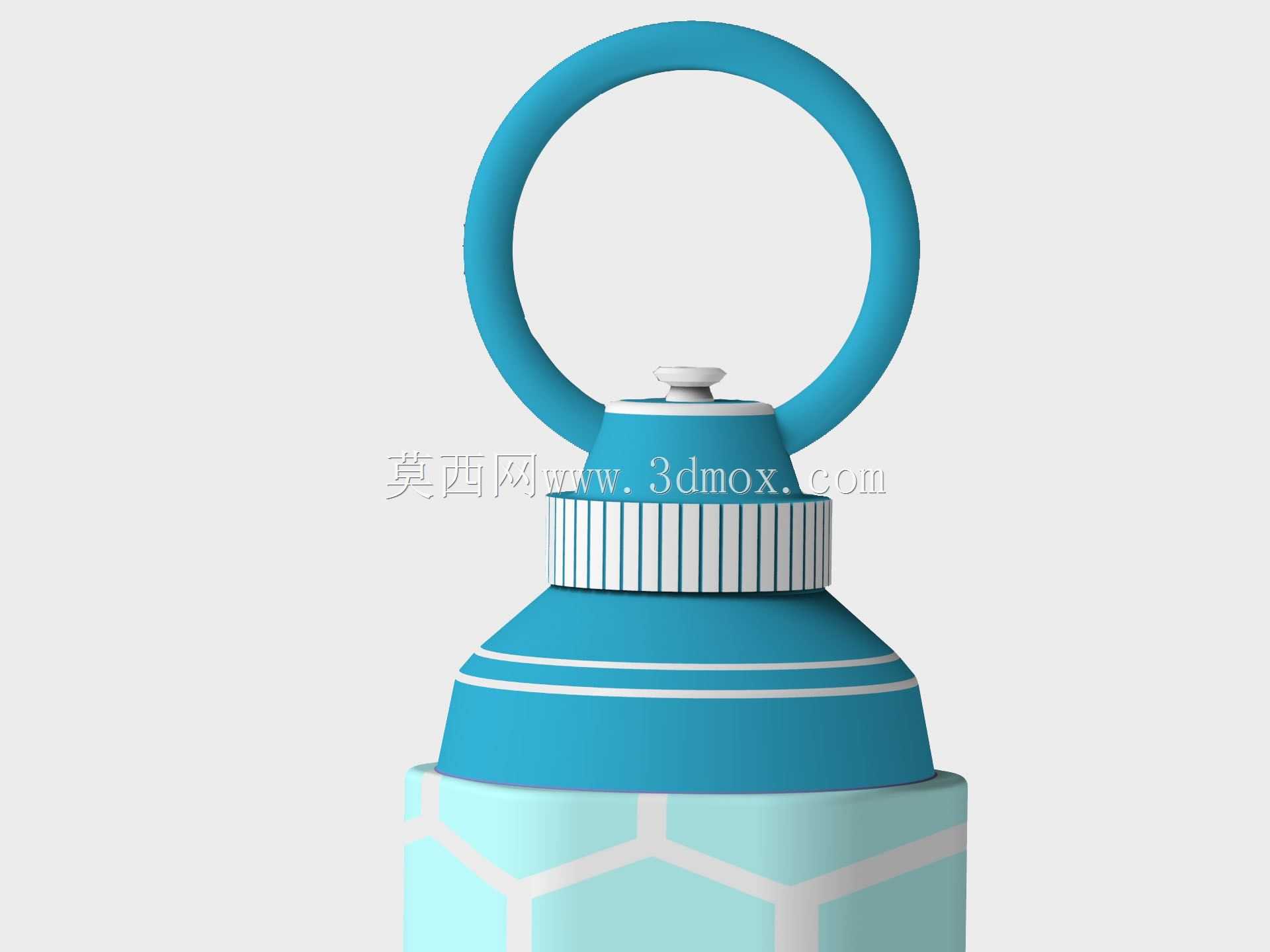

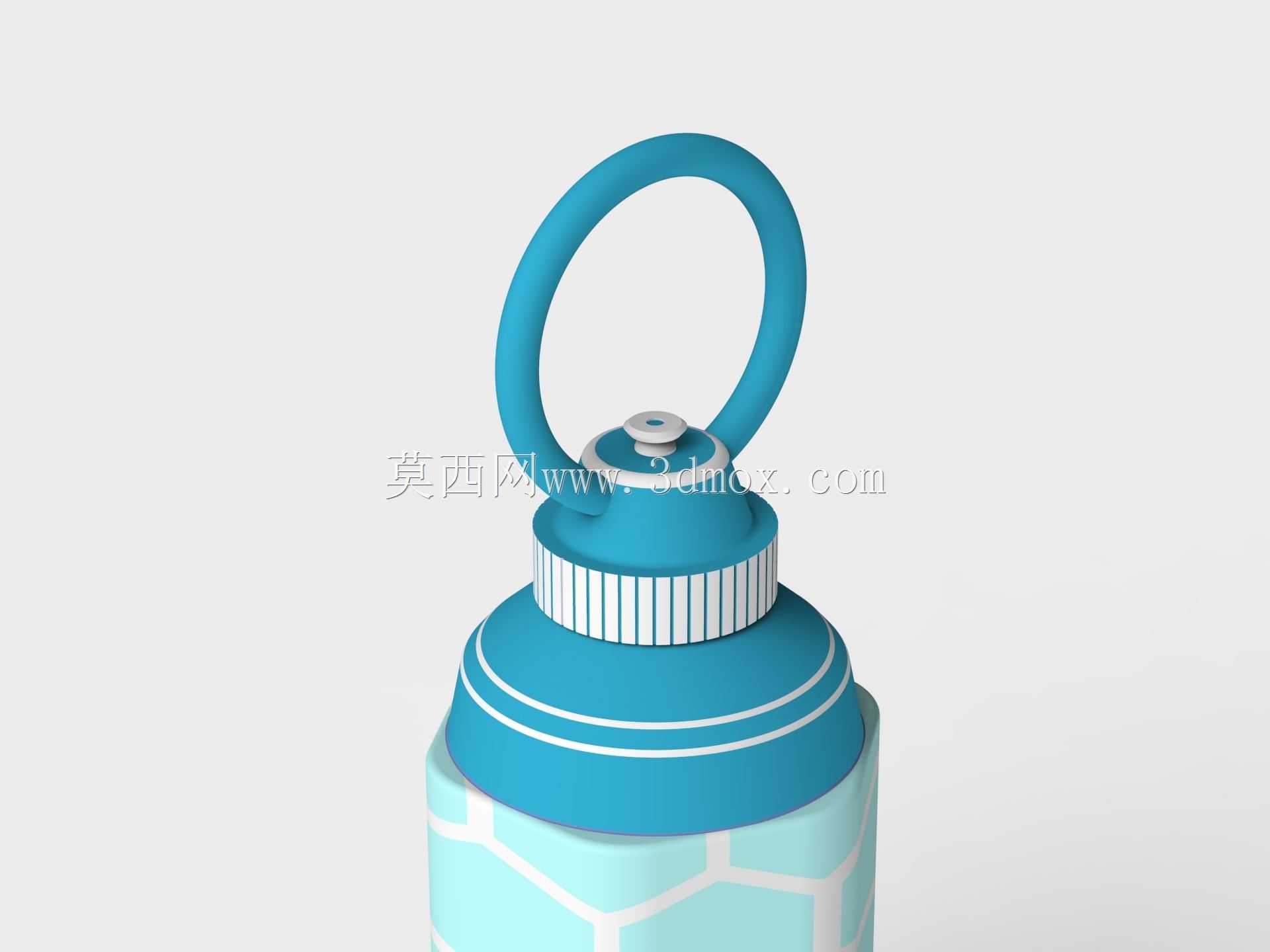

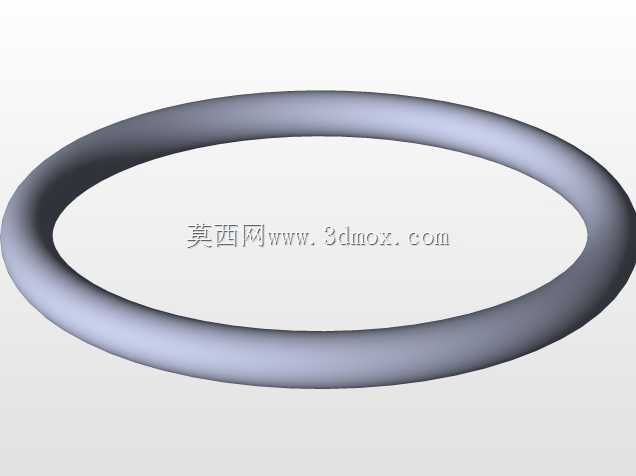

　　泥土时，增大的接触摩擦力能保证单手握持取水时不会打滑脱手，纹理深度控制在0.8mm，既不会因为纹理过深积攒污渍难以清洗，也不会因为纹理过浅起不到防滑效果。瓶盖部分集成了一体式提拉挂环，挂环内径为35mm，除了可以穿过水壶架的固定卡扣实现双重防脱，徒步过程中还能直接将挂环挂在登山包的外挂织带、腰带挂扣上，不需要额外配备挂绳配件，挂环与瓶盖的连接位置做了圆角过渡的加强筋结构，反复提拉、晃动的工况下不会出现应力断裂的问题，挂环本身采用半硬质弹性材质，弯折后可以快速回弹，不会因为长期挤压出现永久变形。瓶口采用标准宽口设计，内径45mm，一方面可以方便快速加注饮用水、运动饮品，甚至可以直接投入冰块，另一方面清洗时可以伸手进入瓶身内部，

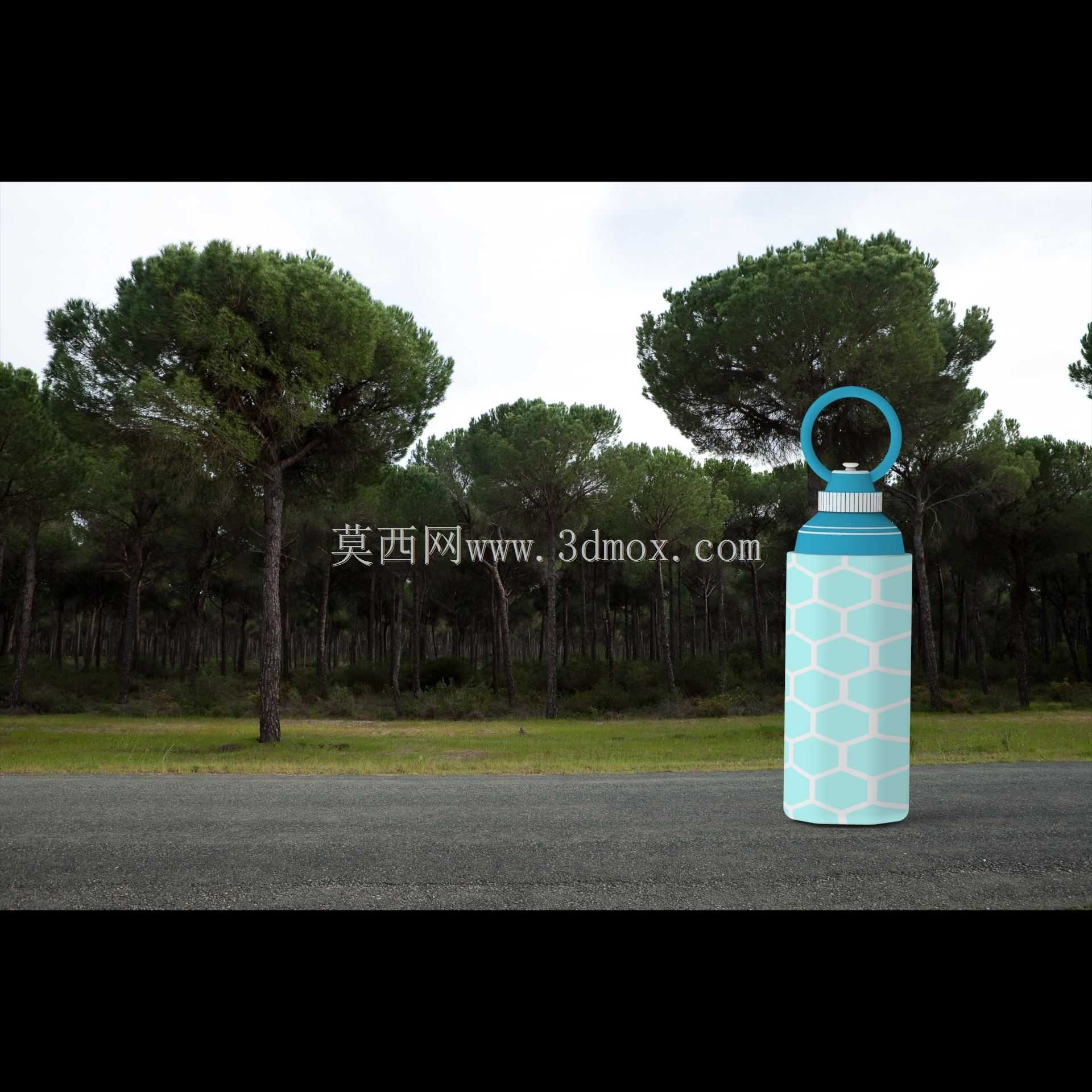

　　避免窄口瓶难以清理内壁残留污渍的问题，瓶口的密封结构采用双层硅胶密封圈，倒置、剧烈晃动状态下不会出现漏水情况，即使在颠簸的越野骑行路面，也不会出现渗水打湿车架、背包内物品的问题。从实际使用场景来看，这款水瓶除了适配自行车骑行场景，在短途徒步、日常通勤、健身运动场景下也能适用，瓶身的容量设计为550ml，刚好满足单次1-2小时户外运动的饮水需求量，不会因为容量过大增加额外的负重负担，也不会因为容量过小需要频繁补水。在材质选型的结构适配方面，设计时预留了食品级 Tritan 瓶身、304不锈钢保温内胆两种结构的安装空间，瓶身壁厚根据不同材质做了差异化调整，塑料款瓶身壁厚2mm，保证足够的抗摔抗冲击性能，从1.

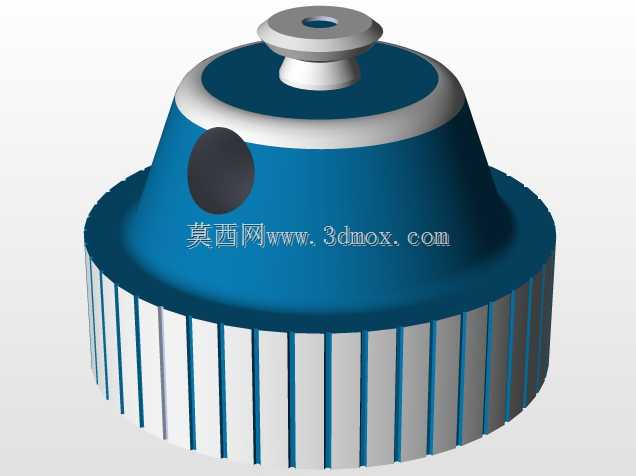

　　5米高度掉落到水泥地面不会出现开裂变形；保温款瓶身采用双层真空结构，内外层壁厚0.4mm，中间真空层厚度2mm，整体外径和塑料款保持一致，能够通用同一款水壶架、瓶盖配件，减少配套模具的开发成本。瓶身的色彩分区设计也不是单纯的美观考量，瓶身中部的标识区域做了哑光磨砂处理，避免户外强光下出现反光晃眼的情况，瓶盖和瓶底部分采用高饱和度的配色，在户外复杂环境下如果不小心掉落，更容易被快速找到，瓶底做了3mm高度的加厚凸台，放置在不平整的户外地面时，能够保持直立不倾倒，凸台的耐磨材质也能避免日常放置时瓶底被砂石磨损出现划痕。在结构细节上，瓶盖的开合按钮做了内凹式设计，避免骑行过程中被树枝、背包织带意外刮碰导致瓶盖弹开漏水，按钮的按压力度控制在15N，单手握持时用拇指就可以轻松按开，不需要双手配合操作，符合骑行过程中单手取水的操作逻辑，出水嘴采用软硅胶材质，咬合式出水结构，不需要拧开瓶盖就可以直接饮水，骑行过程中不需要分心操作瓶盖，提升骑行过程中的安全性。
