游艇甲板嵌入式圆形通风口结构设计

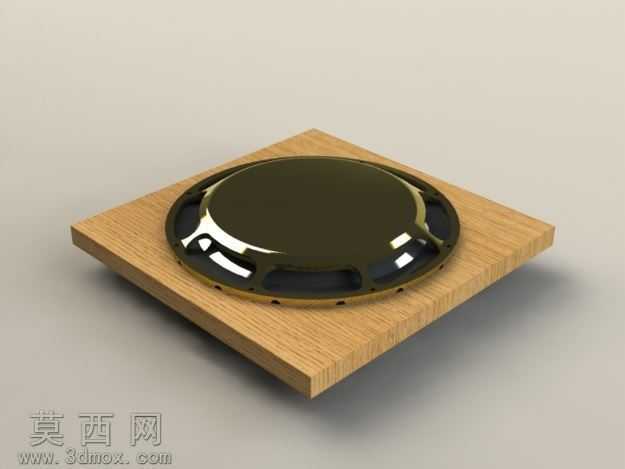

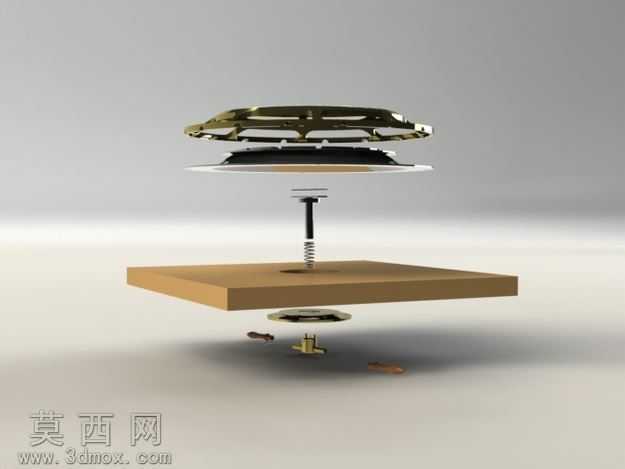

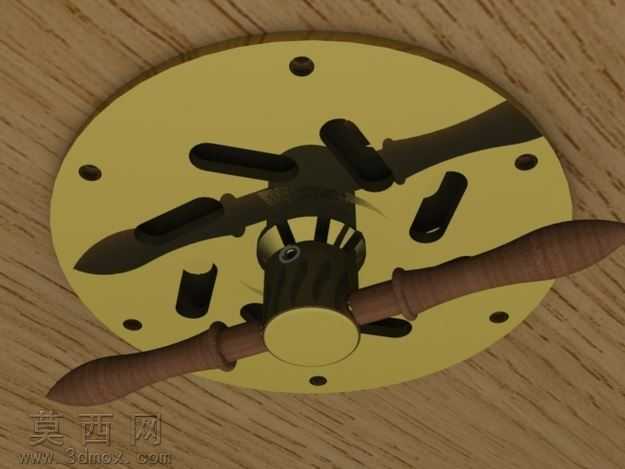

本作品为游艇甲板嵌入式圆形通风口的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以方形安装基板为定位基准，基板采用仿真木纹材质渲染，还原实船甲板的木质铺装质感，基板厚度匹配常规游艇甲板的铺装层厚度，边缘做微小倒角处理避免安装时割伤施工人员。通风口主体为圆形嵌入式结构，外圈采用哑光黑硬质工程塑料材质，表面做细微磨砂纹理处理，避免强光下产生眩光影响甲板视觉整洁度；外圈周向均匀分布多组镂空通风槽，槽体边缘做圆弧过渡，既保证通风通流面积满足舱内换气需求，又能避免杂物、飞溅海水直接灌入舱室，槽体内部设置隐藏式导流筋，可引导气流沿水平方向扩散，减少直吹带来的不适感。通风口中心为圆形密封盖板，盖板与外圈之间设置橡胶密封面，通过侧面的型手柄压缩内置弹簧实现锁止，转动手柄时手柄上的齿牙与内部盖板的齿槽啮合，实现盖板的开合锁定，锁止状态下橡胶密封面完全压紧，可抵御5psi左右的瞬时水压冲击，经结构安全系数验算，350磅重量直接作用于盖板表面时，内部不锈钢承力构件的最小安全系数达11.5，满足游艇甲板的承重、防水密封要求。渲染阶段采用工作室柔光环境，调整材质反射率与粗糙度参数，真实还原木质基板的纹理、塑料构件的哑光质感、金属锁止件的金属光泽，整体结构紧凑，安装后与甲板表面齐平，无突出结构避免绊倒通行人员，兼顾通风功能性与甲板整体美观性，适配高端休闲游艇的甲板舾装需求。
