雅马哈设备用7/8英寸左手操作手柄

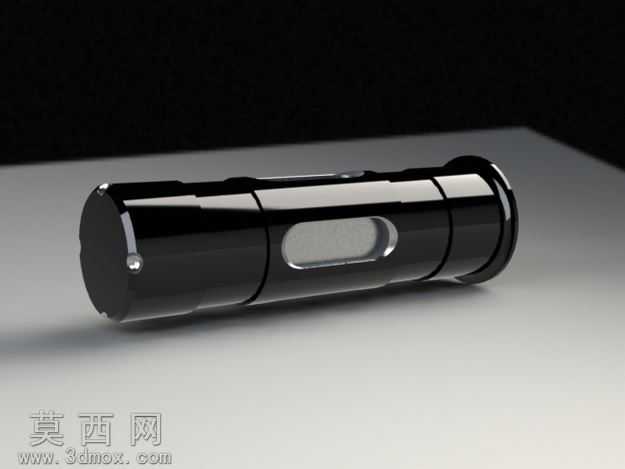

本款左手操作手柄采用三维参数化建模方式完成全流程设计，建模阶段以公制尺寸为基准，严格遵循7/8英寸规格的安装适配要求，针对雅马哈相关设备的操作控制需求做专属结构优化，解决市面同类型适配手柄稀缺、难以匹配原厂操控逻辑的痛点。建模过程中首先构建手柄的主体回转基体，通过回转特征生成整体圆柱轮廓，针对两端的限位凸缘做等距偏移与圆角处理，避免装配后出现尖锐棱角剐蹭操作人员的问题，同时提升整体结构的抗磕碰性能。手柄中部的握持区域做了内凹长槽结构设计，该特征通过拉伸切除命令生成，槽体边缘做连续过渡圆角处理，贴合人体手部握持时的指腹贴合弧度，长时间操作不易产生疲劳感，同时槽体内部做哑光质感的结构区分，提升握持时的摩擦力，避免操作过程中出现打滑脱手的情况。材质设定为铝坯，渲染阶段针对铝合金机加工后的表面质感做分层调试：主体外表面做亮黑色阳极氧化处理的材质表现，调整金属粗糙度参数模拟硬质氧化层的细腻哑光反光效果，边缘倒角处做高光反射处理，还原机加工后倒角边的亮边质感；中部内凹槽位做喷砂铝本色的材质区分，与外表面的黑色氧化层形成视觉与触感的双重差异，提升操作时的辨识度。结构设计上充分考虑机械加工的工艺可行性，所有特征均采用车削、铣削可实现的结构，无倒扣、无特殊工艺要求的复杂曲面，降低实际生产的加工难度与成本；两端的内孔与限位结构严格匹配对应设备的安装尺寸，保证装配后无旷量、操作时的力传递直接稳定，不会出现松垮晃动的问题。整体建模过程中对所有尺寸做参数化关联，后续若需要适配不同规格的安装需求，仅需修改对应参数即可快速生成衍生版本，无需重新构建整体模型；渲染阶段采用影棚级布光方案，通过主光、辅光、轮廓光的多层布光，突出手柄表面的工艺质感与结构细节，清晰展现各部位的结构特征与表面处理效果，直观呈现成品的实际视觉表现。
