多安装位机械连接固定支架结构设计

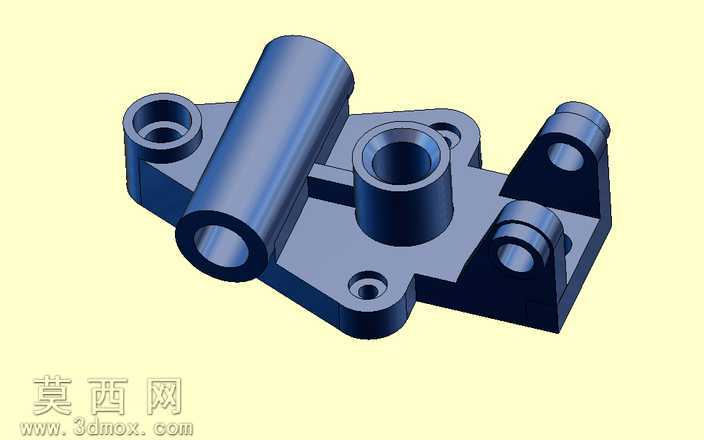

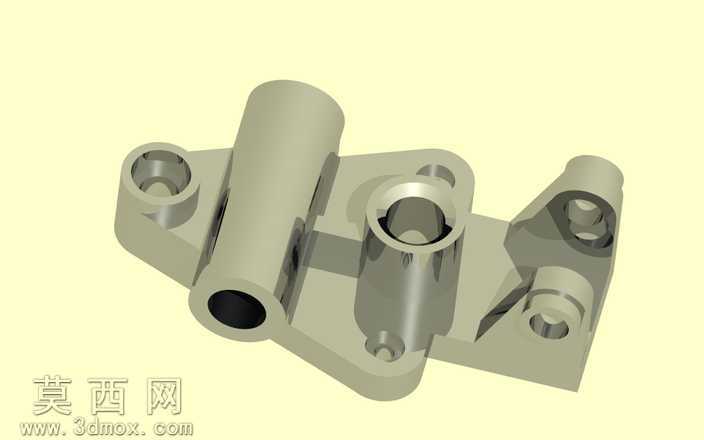

本支架采用三维参数化建模方式完成整体结构设计，建模阶段先以基准平面定位核心安装轴线，依次绘制底座轮廓、侧支撑臂、轴套安装位的二维草图，通过拉伸、切除、倒角等基础特征命令构建主体毛坯结构，再针对各安装孔位做同轴度约束，保证不同孔径的安装孔中心偏差控制在合理公差范围内。渲染阶段采用金属哑光材质模拟实际钢制支架的表面质感，调整环境光与漫反射参数，清晰呈现各凸台、轴套、铰接位的结构边界，避免光影过强遮挡结构细节。材质设定上以结构钢为基础材料属性，对轴套内壁、安装孔端面做细微的粗糙度区分，还原实际机加工后的表面状态。结构设计上，底座采用不规则多边形轮廓，分布多个沉头安装孔用于整体与外部基体的锁紧固定；左侧设置横向贯通式长轴套，用于穿装转轴类零件实现转动副连接；中部设置竖直方向的阶梯轴孔，可作为定位销或支撑轴的安装位；右侧设置双凸耳铰接结构，预留铰接销轴安装孔，可与连杆类零件形成铰接传动结构；各支撑臂与底座连接处做圆弧过渡处理，降低应力集中风险，提升整体结构的抗载荷能力。设计思路围绕多工位集成连接需求展开，将横向轴装、竖直定位、侧方铰接三类连接功能集成在单一底座上，减少装配环节的零件数量，同时通过合理的壁厚分配，在保证整体结构强度的前提下控制零件自重，各安装位的孔径、孔距参数均按照通用机械装配标准设定，可直接适配常规规格的紧固件、转轴与铰接销轴，无需额外做定制化修改，适用于小型机械传动机构、自动化设备的工位连接支撑场景。
