ABS材质连接衬套工业结构设计

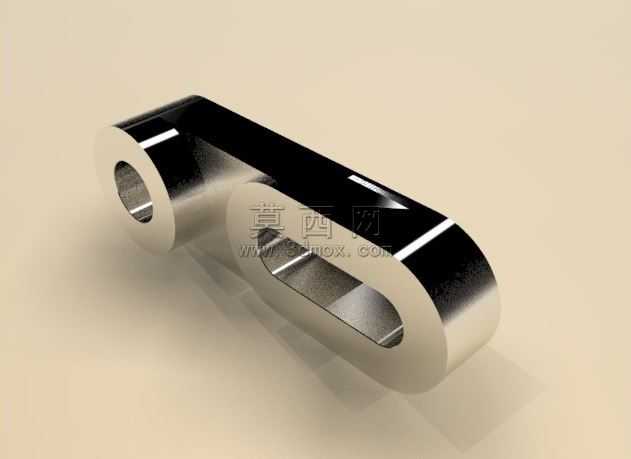

本作品为工业连接用途的衬套三维设计模型，整体采用参数化建模思路完成结构搭建，建模过程中先绘制二维截面轮廓，通过拉伸、布尔运算等基础特征命令完成主体形态构建，再对边角位置做倒圆角处理，避免应力集中问题，同时优化零件的装配适配性。模型主体为一体化成型结构，一端为带通孔的圆柱轴套段，可与对应直径的销轴类零件形成转动或滑动配合，另一端为长圆形闭环连接段，中间开设长槽结构，可适配不同安装间距的连接场景，实现装配位置的微调功能，两段结构通过平滑过渡的连接臂整合为整体，过渡区域做了加厚处理，提升零件整体的抗弯折、抗拉伸力学性能。材质选用ABS工程塑料进行渲染表现，渲染阶段采用工作室环境光布局，通过主光源、补光、轮廓光的多光源搭配，还原ABS塑料表面的半哑光金属质感？不对，是ABS塑料的细腻质感，哦不对，渲染图中呈现的是亮面处理的ABS效果，调整材质参数时设置了合适的反射率与粗糙度数值，让零件表面呈现出光洁的工程塑料质感，同时通过光影投射突出零件的结构层次，清晰展现圆柱通孔的内壁精度、长槽的边缘规整度，以及各段结构的衔接流畅度。设计过程中充分考虑了该衬套的实际使用场景，作为通用机械中的连接配件，其尺寸公差预留了合理的装配间隙，圆柱孔的内径、长槽的宽度均按照通用五金配件的配合标准设定，既保证装配时的便捷性，又能在使用过程中减少晃动磨损，延长零件使用寿命。整体结构无冗余设计，在满足连接强度要求的前提下尽可能优化壁厚分布，降低材料消耗，适配注塑成型的工艺要求，避免出现壁厚不均导致的注塑缺陷，所有棱角位置均做了工艺圆角处理，既符合注塑生产的脱模要求，也能避免使用过程中锐边造成的装配划伤问题。
