F1赛车T形车载摄像装置结构设计

在方程式赛车的赛事数据采集体系中，车载摄像装置承担着赛事直播画面采集、车手驾驶行为复盘、赛车动态姿态记录、赛道环境数据留存等多重功能，是赛事转播方、车队工程团队获取一手视觉信息的核心硬件载体。不同于民用车辆的外置摄像头，F1赛车的车载摄像装置需要在300km/h以上的极速工况下保持结构稳定，同时尽可能降低自身对赛车空气动力学性能的干扰，还要承受赛道上的碎石冲击、高频振动、极端温差等复杂工况考验，其结构设计需要兼顾气动效率、结构强度、安装可靠性与拍摄视野需求。

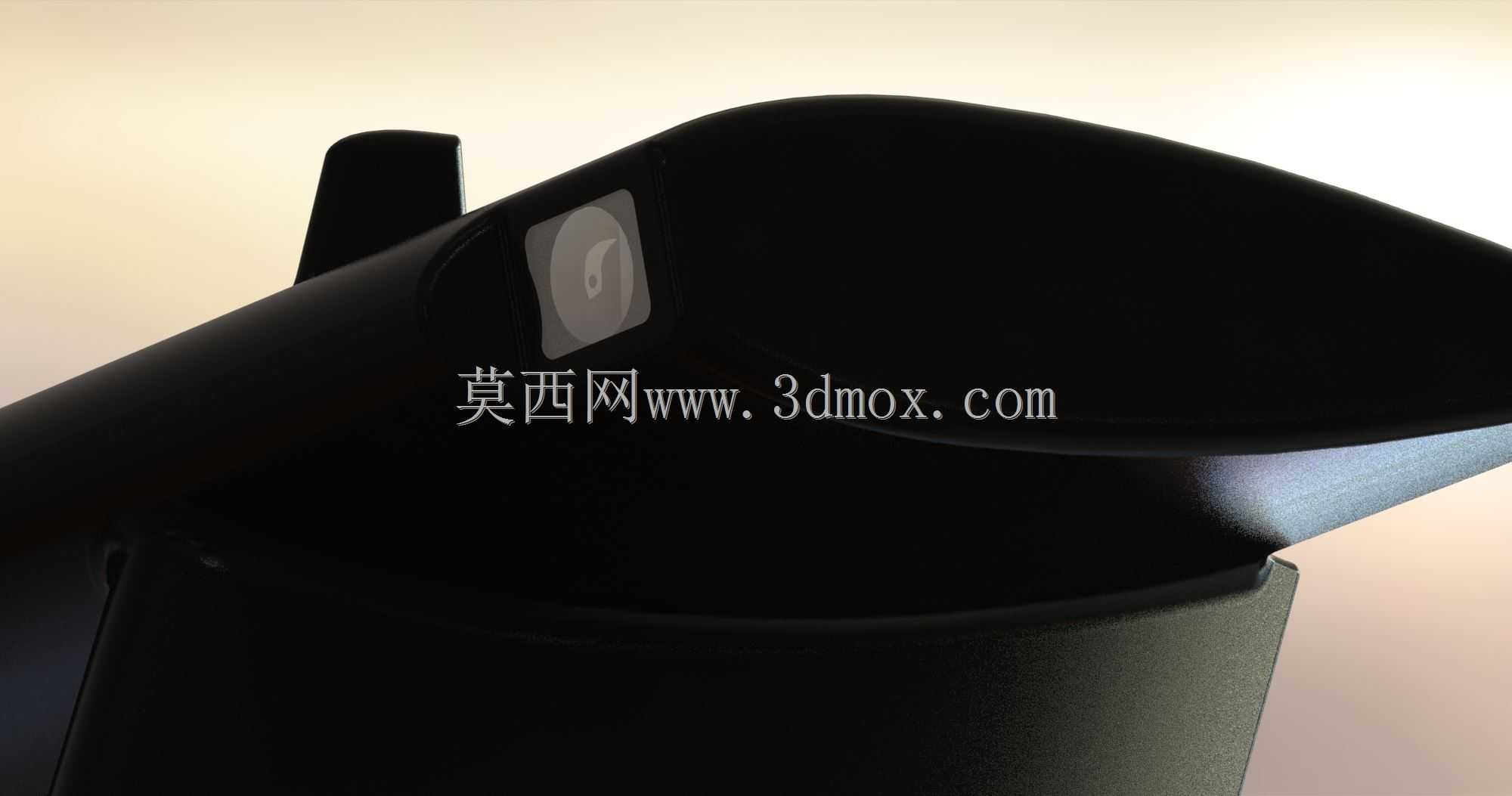

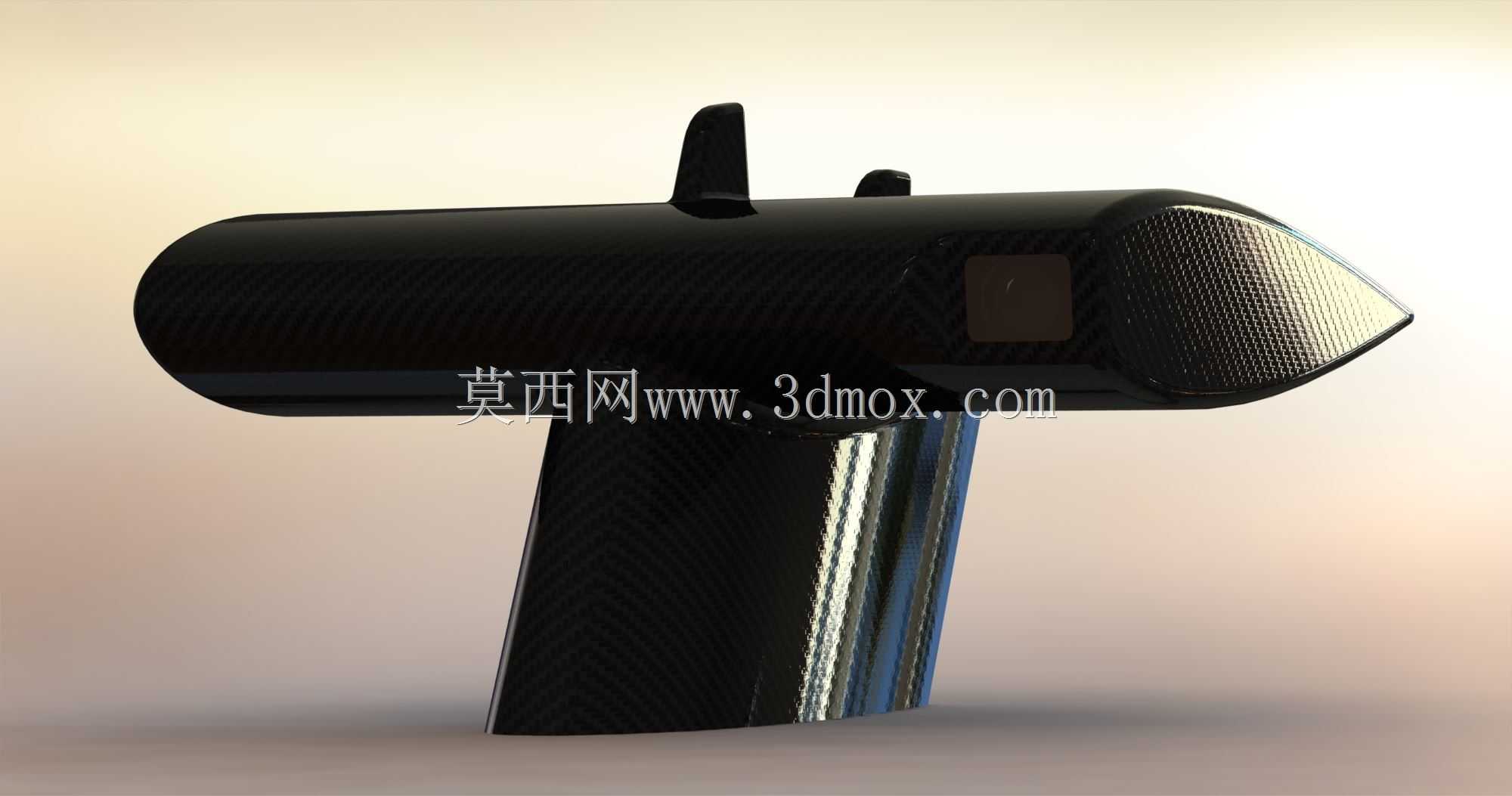

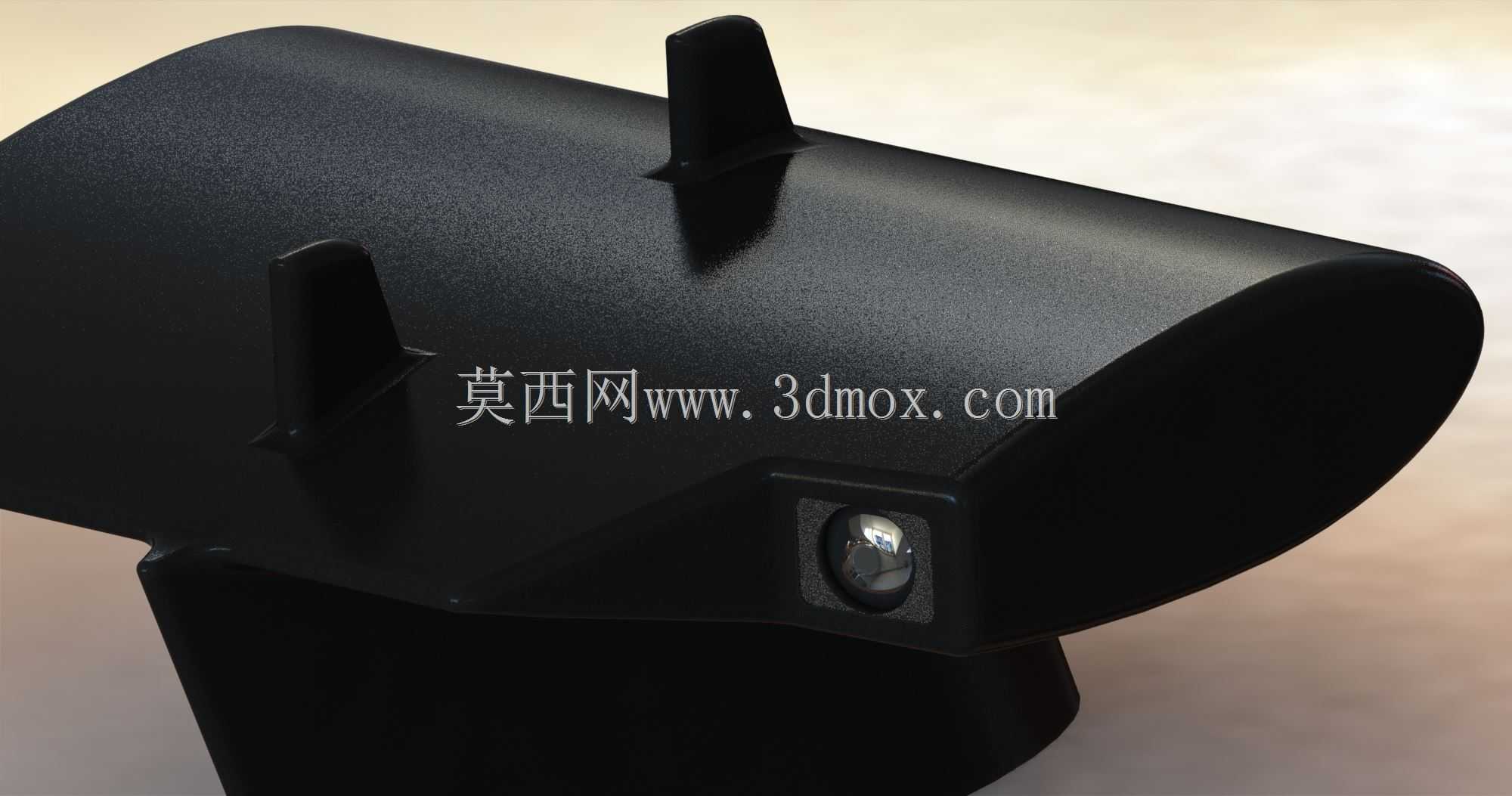

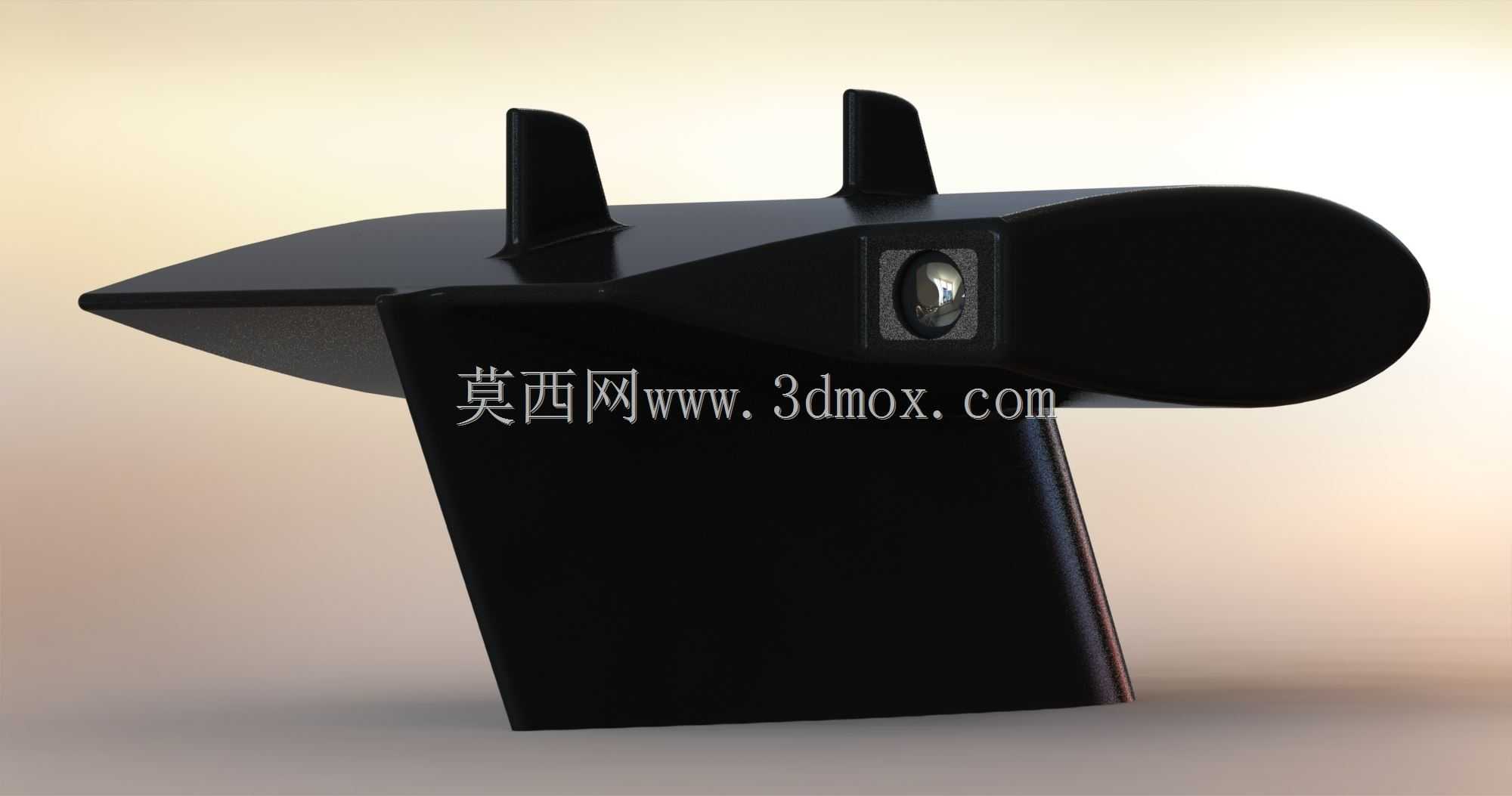

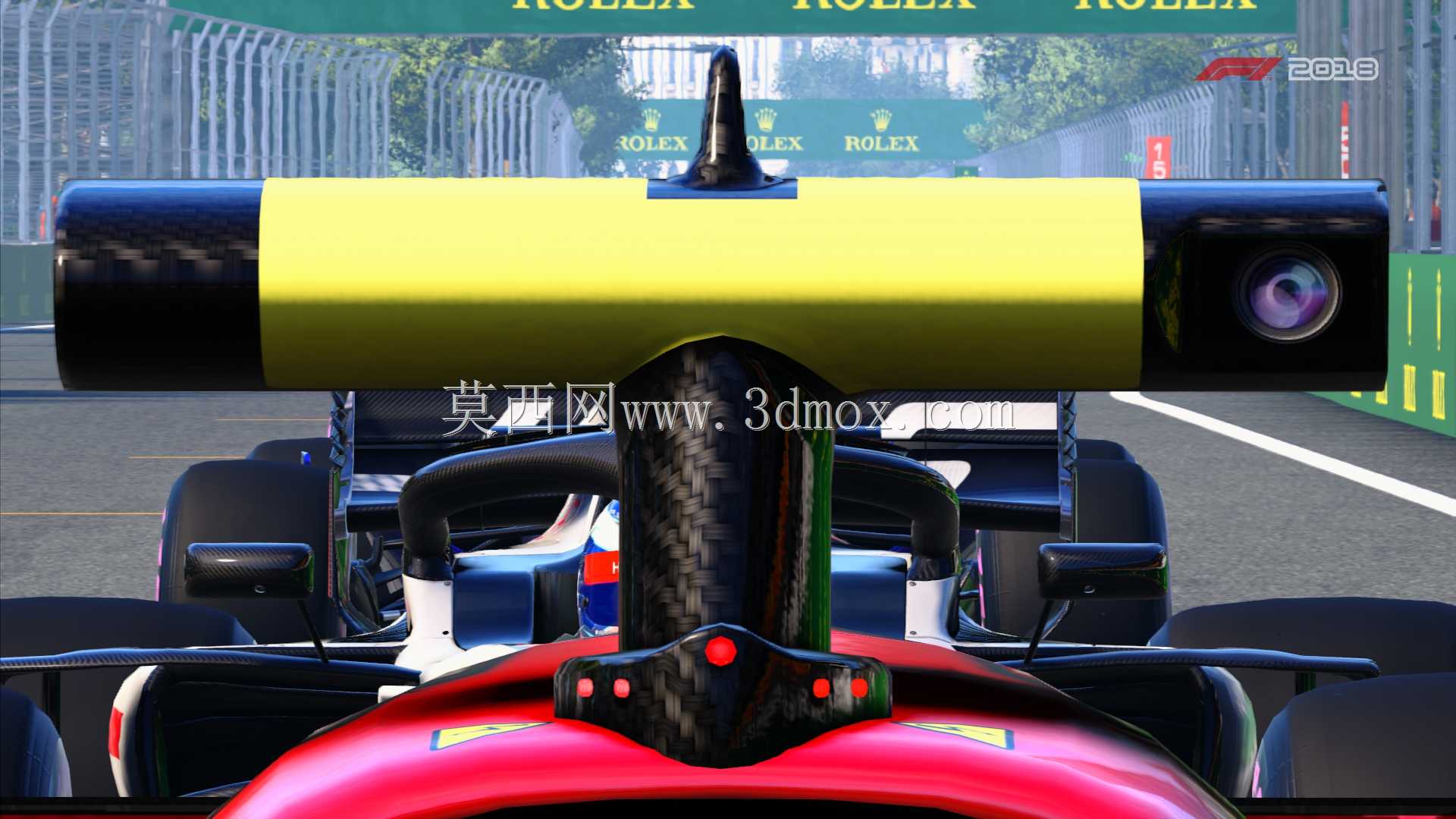

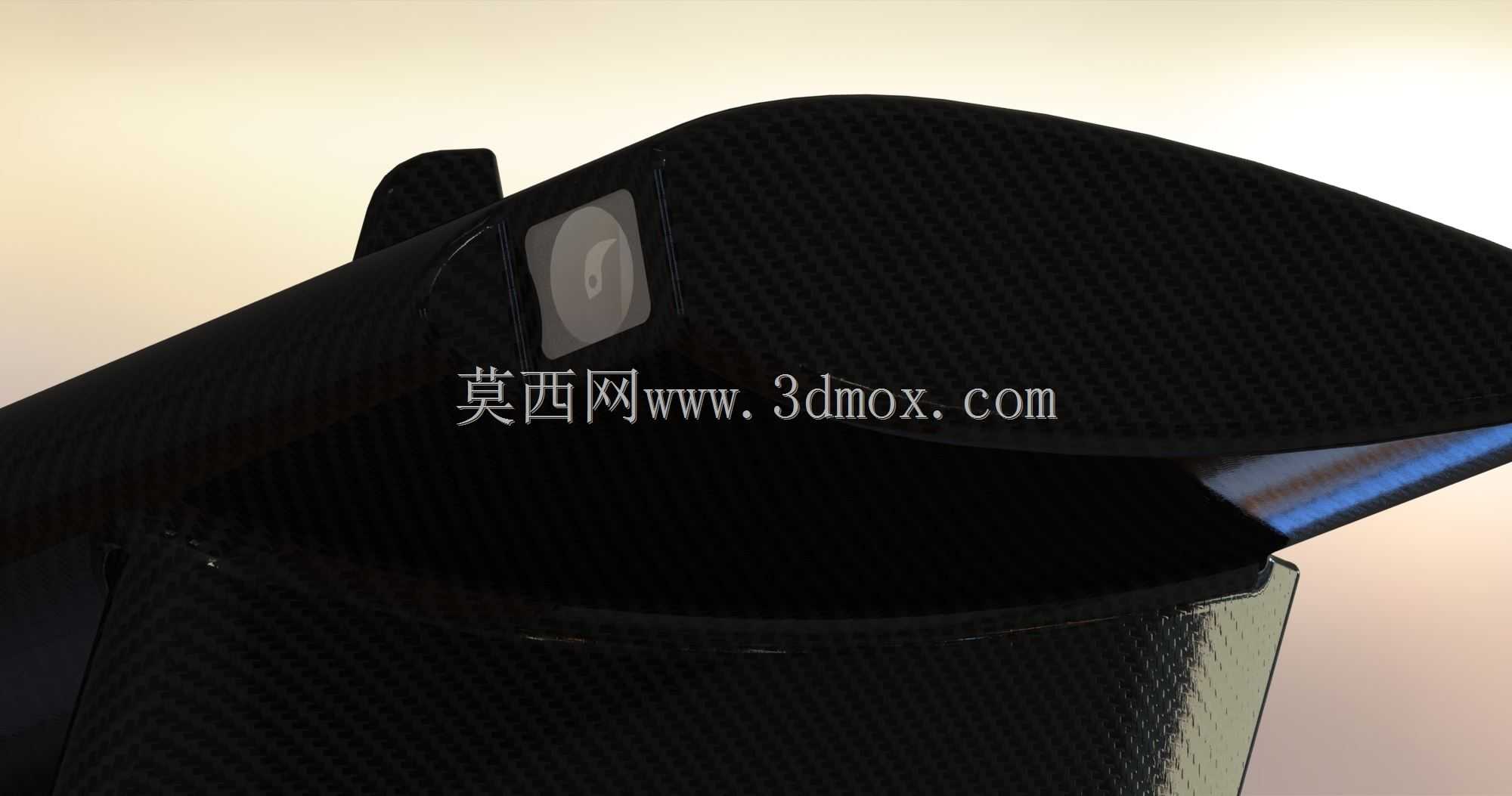

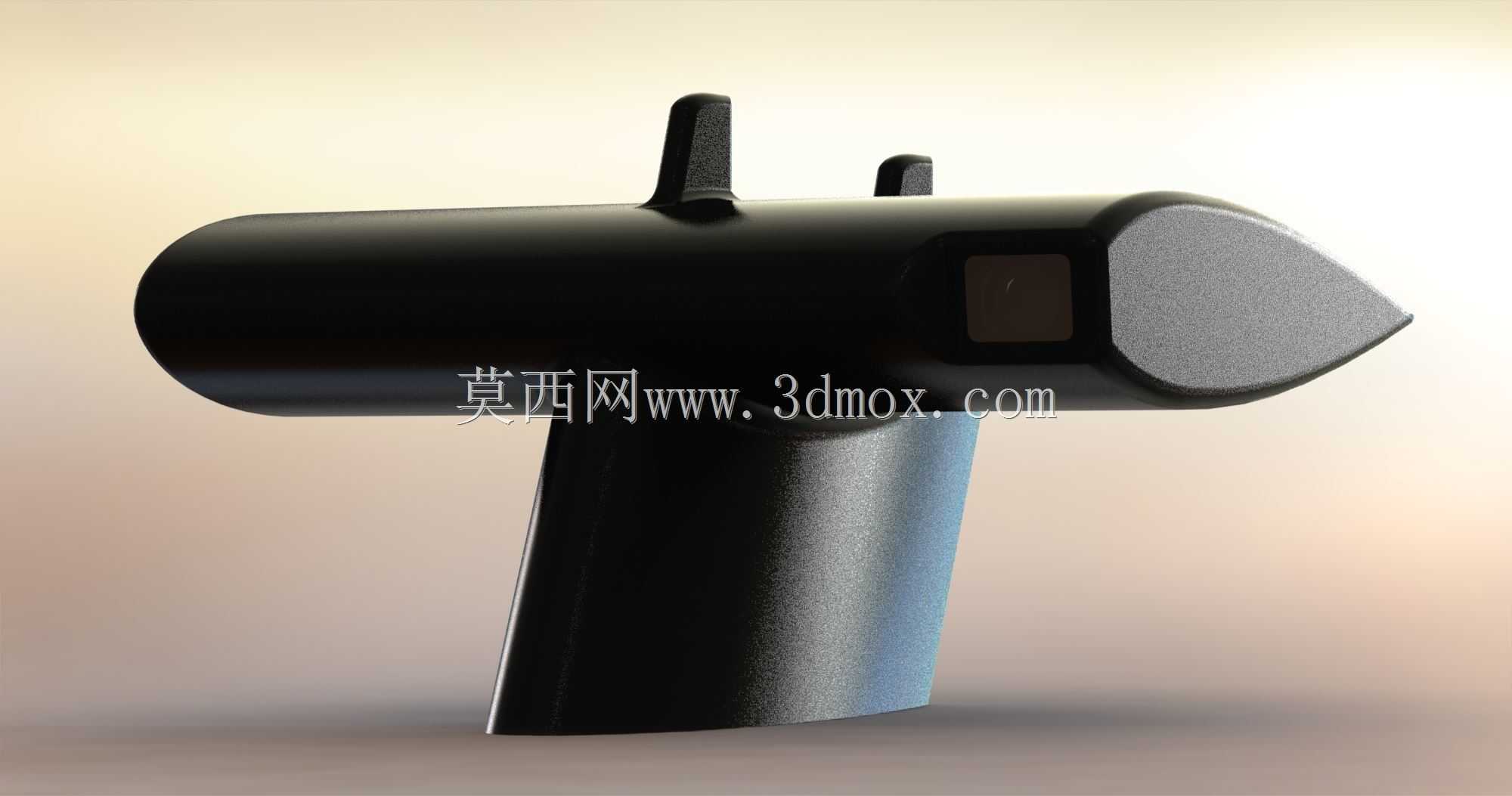

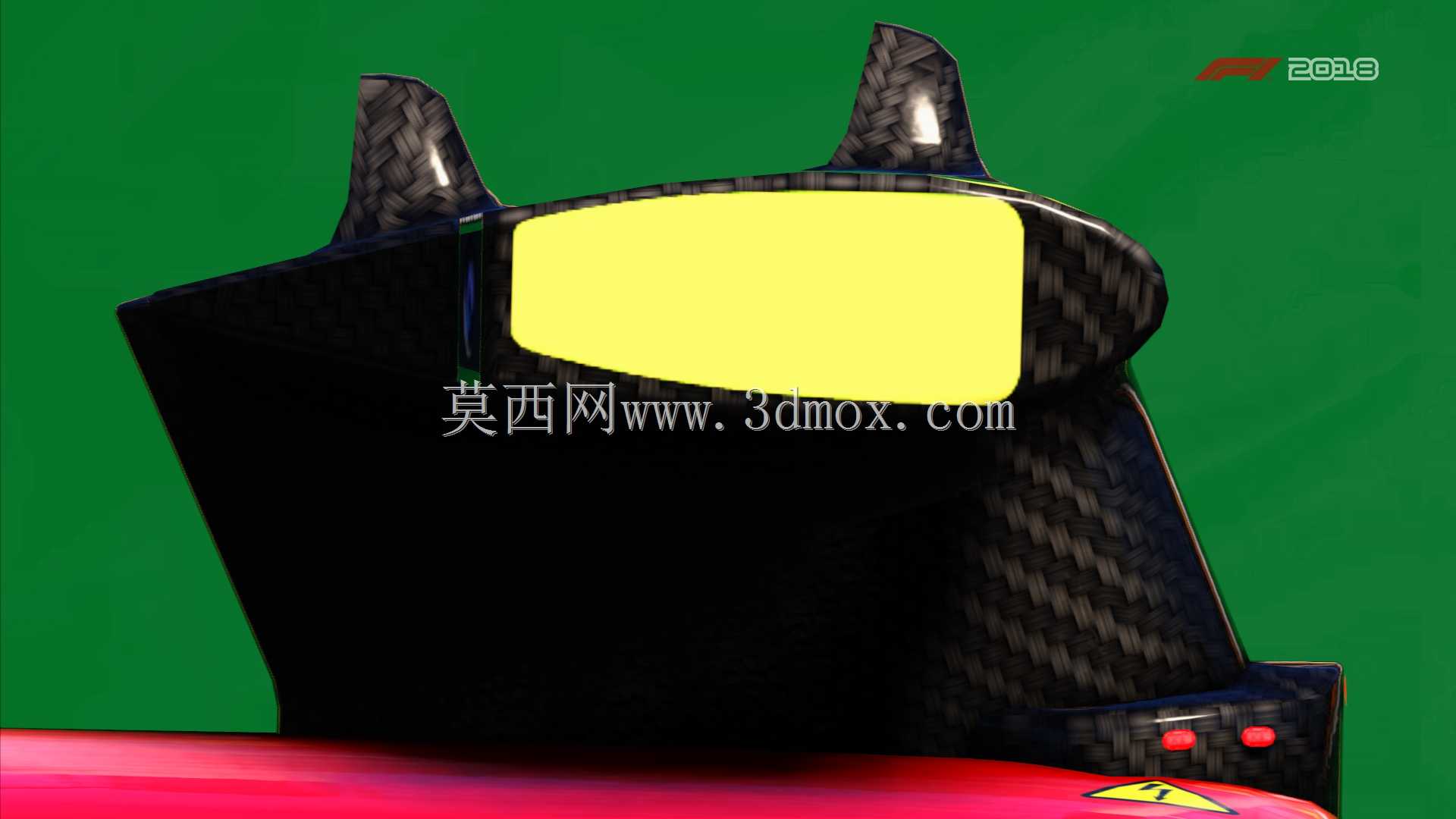

本次设计的T形车载摄像装置，主体采用流线型纺锤式主体结构，前端为尖锐的导流头，可将正面袭来的高速气流沿壳体上下左右四个方向平滑分流，避免在摄像头安装位置形成紊流区，减少气流扰动对赛车尾翼、进气口等周边气动部件的性能影响。装置中部为摄像头安装舱，镜头嵌入壳体前端的下沉式安装槽内，镜头表面与壳体外表面保持齐平，既可以避免高速气流直接冲击镜头表面造成的画面抖动，也能减少镜头位置的凸起带来的额外气动阻力。壳体上表面设置有平整的标识安装区，可粘贴赛事要求的统一标识，不会破坏壳体整体的流线型曲面连续性。

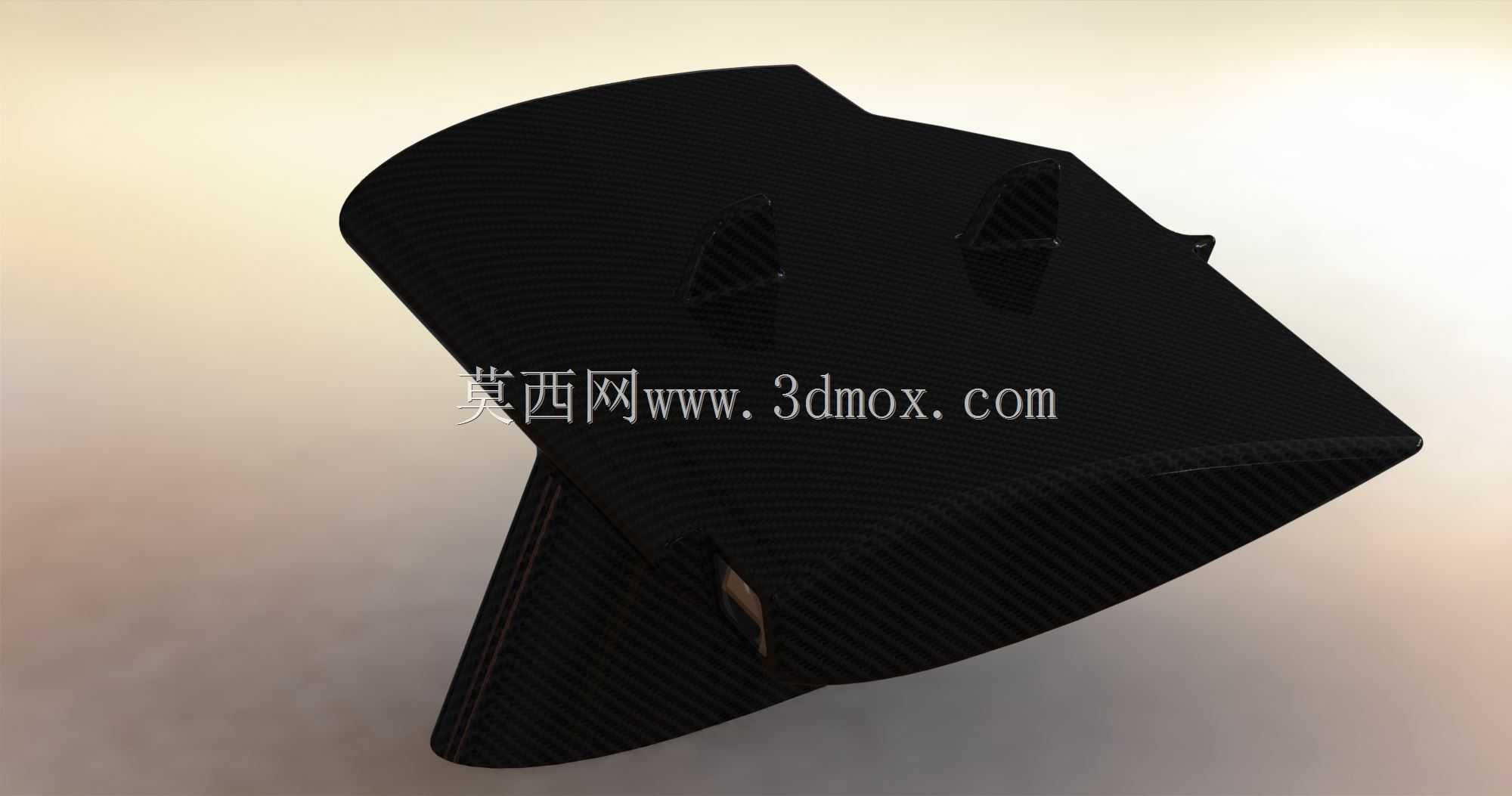

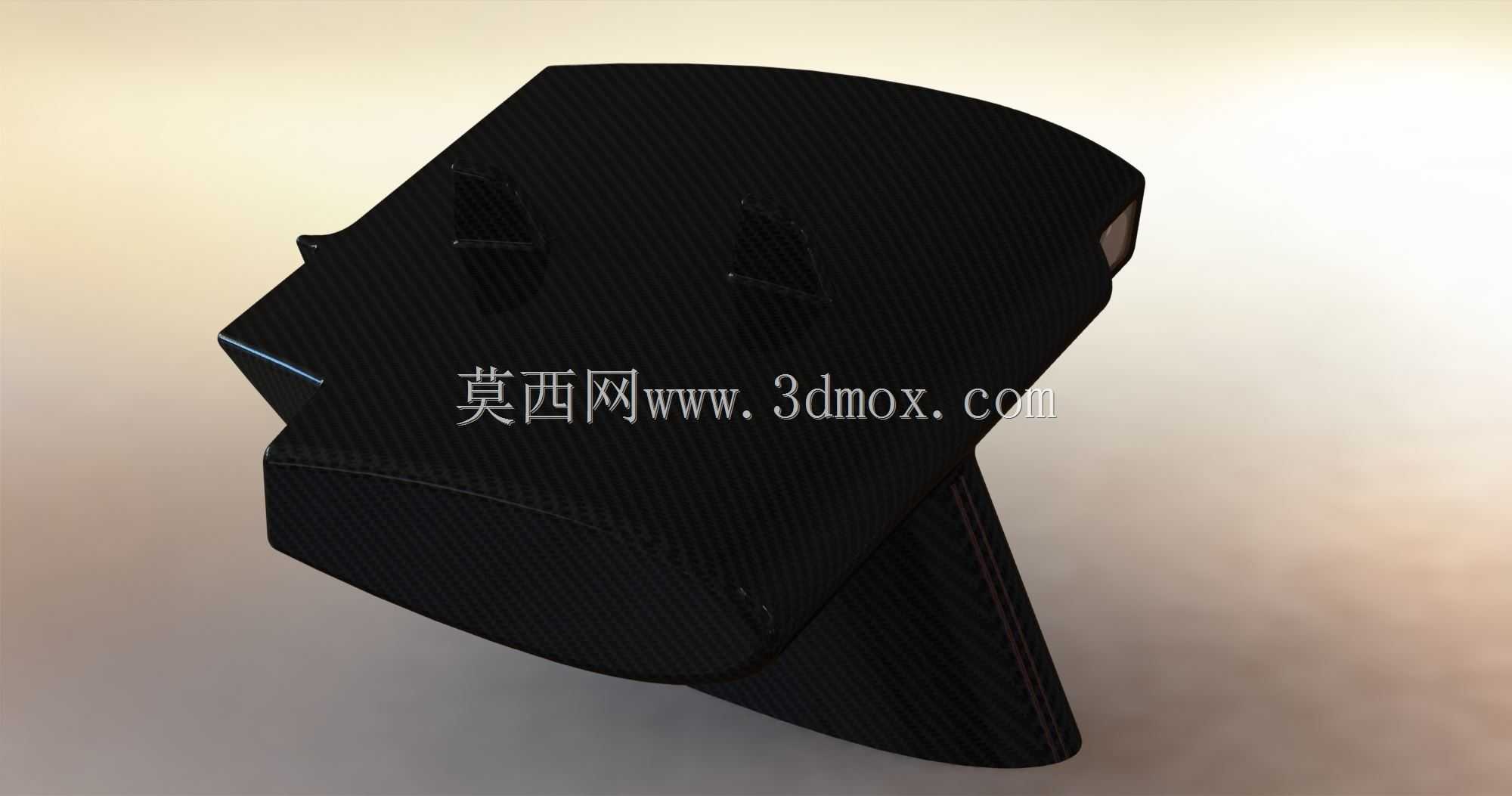

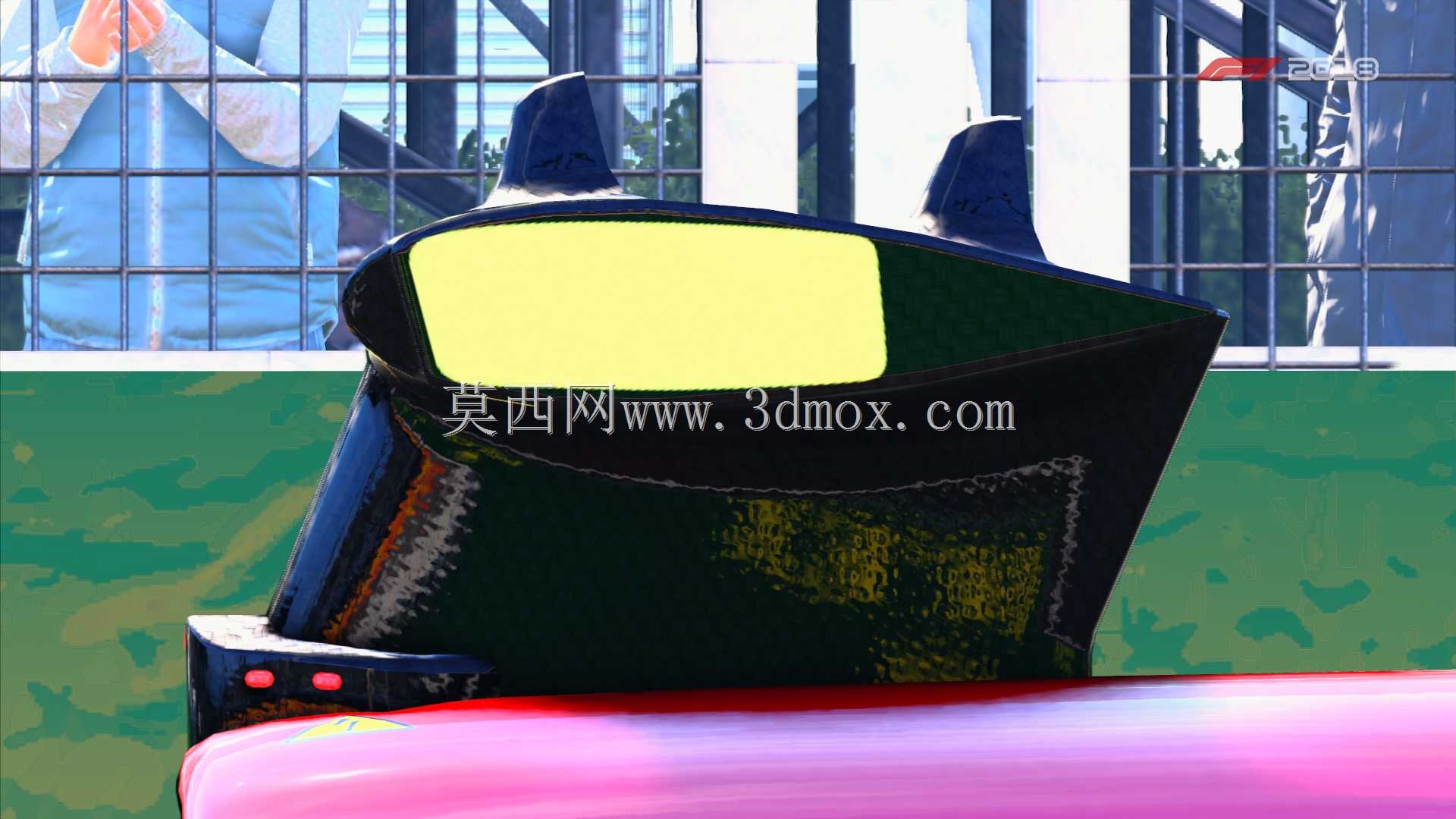

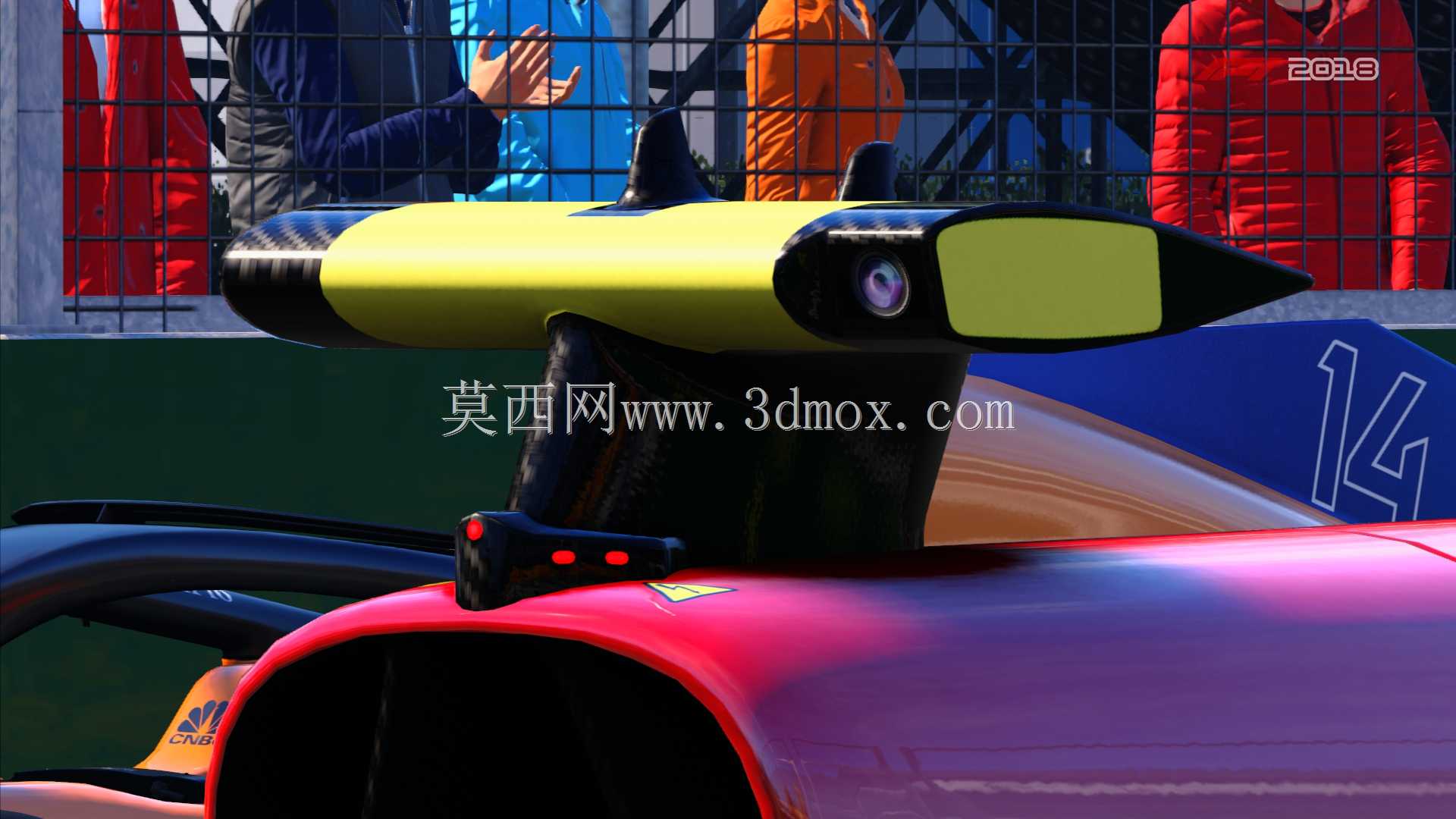

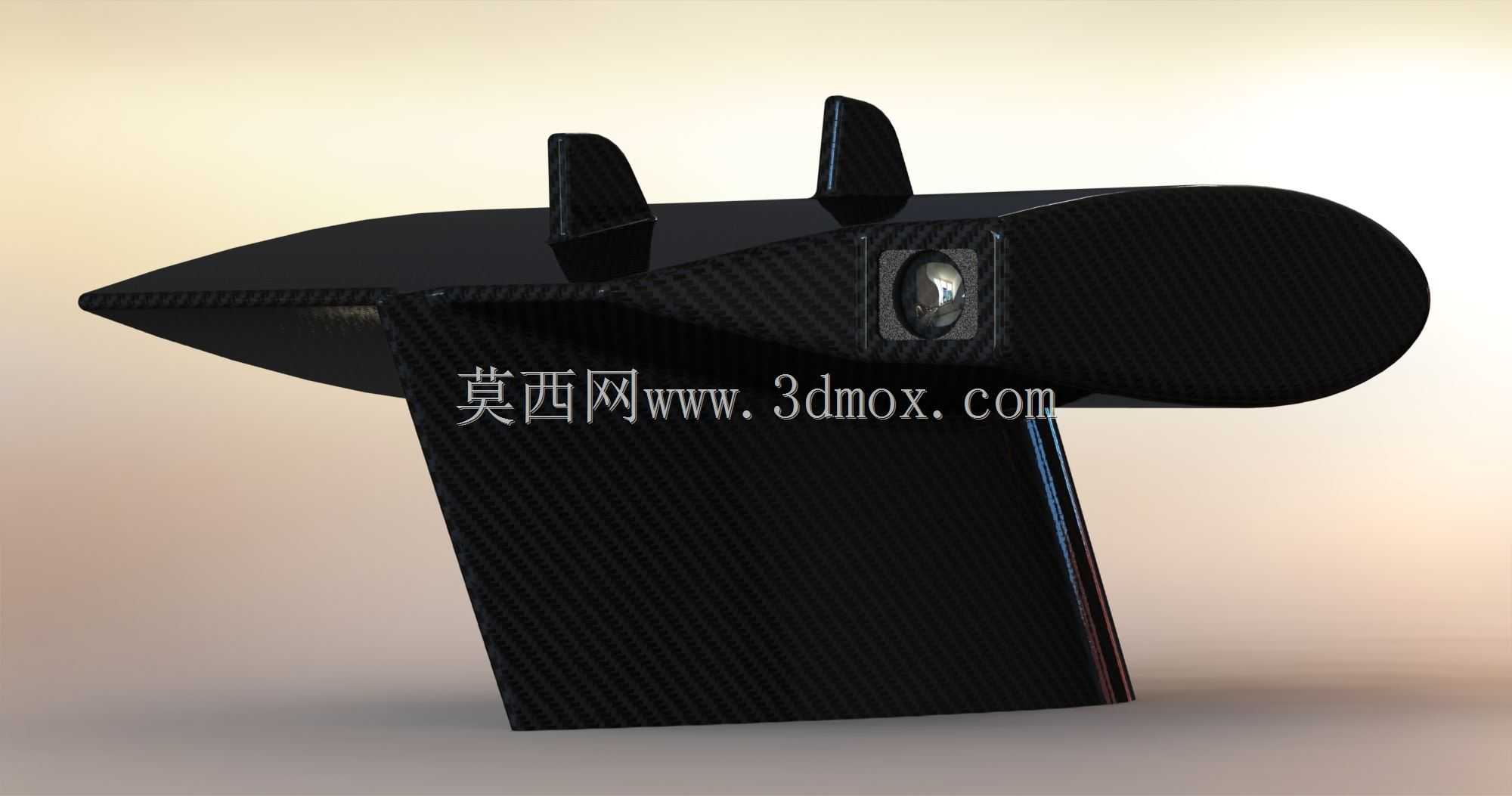

装置下部为T形连接支臂，支臂采用变截面设计，与上部主体壳体衔接的位置做了大圆角过渡，避免应力集中，支臂内部预留有走线通道，摄像头的信号传输线、供电线可从支臂内部穿过，直接连接到赛车内部的数采系统，避免线缆外露带来的气动阻力与线路磨损风险。支臂底部为安装基座，基座上设置有两个对称的定位销孔与三个螺栓安装孔，可直接固定在赛车引擎盖上方的预设安装点位，安装时定位销先与车身上的定位孔配合完成预定位，再通过螺栓锁紧，保证安装位置的重复精度，避免赛事过程中拆装后出现位置偏移，影响拍摄视野的一致性。

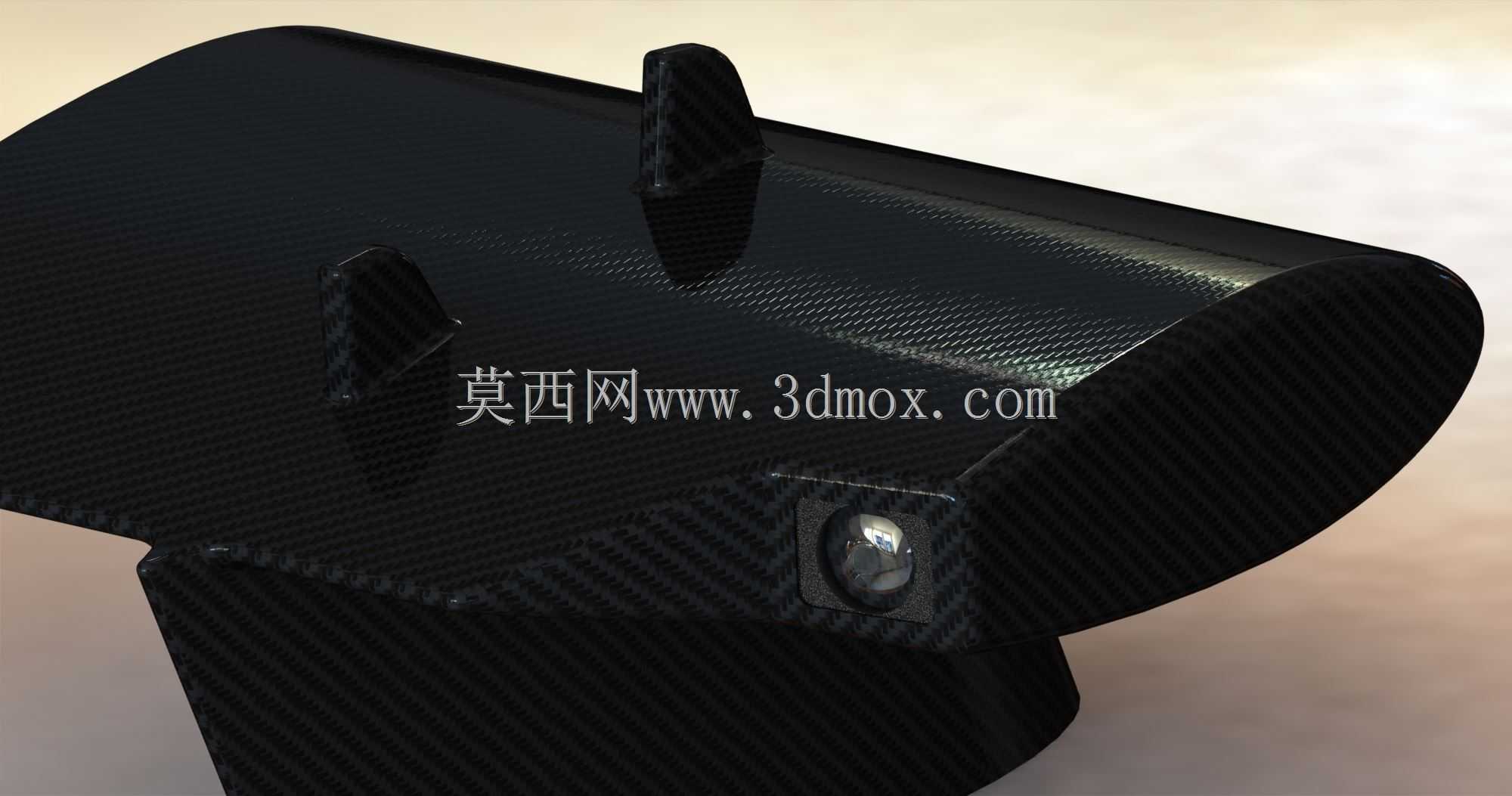

从安装边界来看，该摄像装置整体安装后最高点距离车身安装面的高度控制在120mm以内，主体部分的最大宽度为85mm，整体长度为210mm，安装后不会超出赛车引擎盖的宽度边界，也不会遮挡车手的后方视野，同时满足赛事规则对车载摄像头安装位置、外廓尺寸的强制要求。壳体材质选用碳纤维复合材料铺层制作，铺层方向按照受力方向优化，主体壳体厚度仅为1.2mm，在保证整体结构刚度的前提下将整体重量控制在180g以内，降低对赛车前部配重的影响。支臂与基座部分采用铝合金一体加工成型，与碳纤维壳体之间采用结构胶粘接加铆钉辅助固定的连接方式，可承受20g以上的冲击载荷，在赛车经过路肩产生高频振动、或者遭遇碎石冲击时不会出现结构松动、壳体开裂的问题。

在功能设计上，摄像头的拍摄角度预设为水平向下15度，可完整覆盖赛车前方的赛道视野与前方赛车的行驶状态，镜头周边的壳体做了哑光黑色处理，避免强光环境下壳体反光进入镜头造成画面过曝或者眩光。壳体内部预留有加热模块安装位，在雨天或者低温环境下可对镜头表面进行加热，避免镜头起雾或者结霜影响画面清晰度。装置的整体气动外形经过多轮CFD仿真优化，在350km/h的极速工况下，装置自身产生的气动阻力低于1.2N，产生的下压力增量为0.8N，不会对赛车原有的气动平衡造成明显干扰，同时气流经过装置后形成的尾流区范围控制在很小的区间内，不会影响后方尾翼的进气效率与气流附着效果。

从实际应用场景来看，该装置除了满足赛事官方的直播画面采集需求外，车队工程团队也可通过该摄像头记录的画面，结合赛车的速度、加速度、转向角度等数据，复盘车手在弯道中的走线选择、刹车点判断、超车动作执行等驾驶行为，也可通过画面中赛道参照物的位置变化，辅助判断赛车在不同工况下的俯仰、侧倾姿态变化，为底盘调校、气动套件优化提供视觉参考。在日常测试环节，该摄像装置也可记录轮胎在高速行驶过程中的形变状态、前翼的气流扰动情况，帮助工程团队快速定位测试过程中出现的异常问题。

设计过程中还充分考虑了赛事中的快速拆装需求，整个装置仅需拧下底部的三个固定螺栓即可完成拆卸，无需拆解周边的气动套件，可在赛事进站的短时间内完成装置的更换或者检修，适配赛事紧张的维保节奏。基座与车身安装面之间设置有2mm厚的橡胶减震垫，可过滤赛车行驶过程中产生的高频振动，避免振动传递到摄像头内部造成画面模糊，减震垫的压缩量经过精确计算，既可以保证减震效果，也不会因减震垫过度压缩导致装置安装位置下沉，改变预设的拍摄角度。
