F1方程式赛车前轮轮胎轮毂总成结构

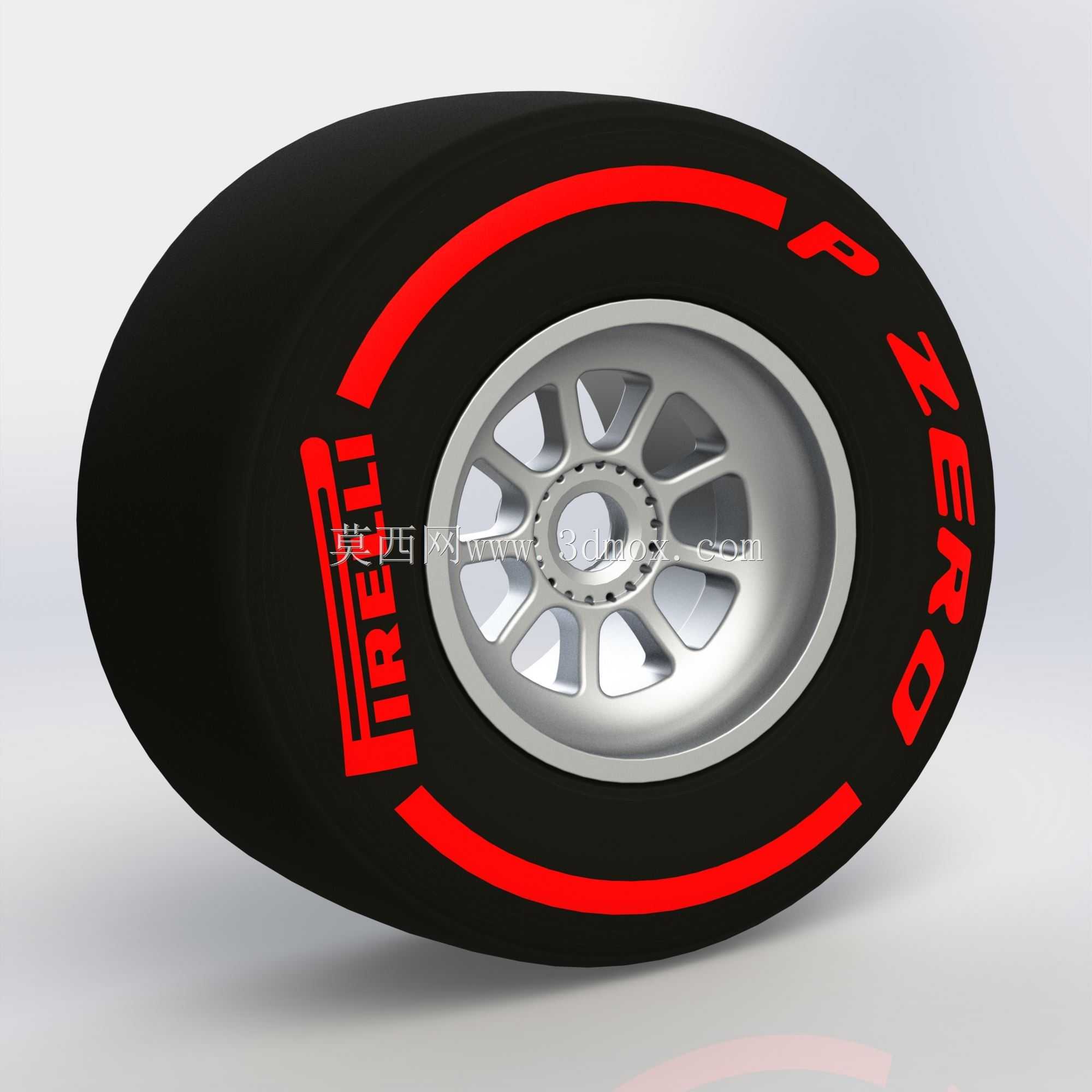

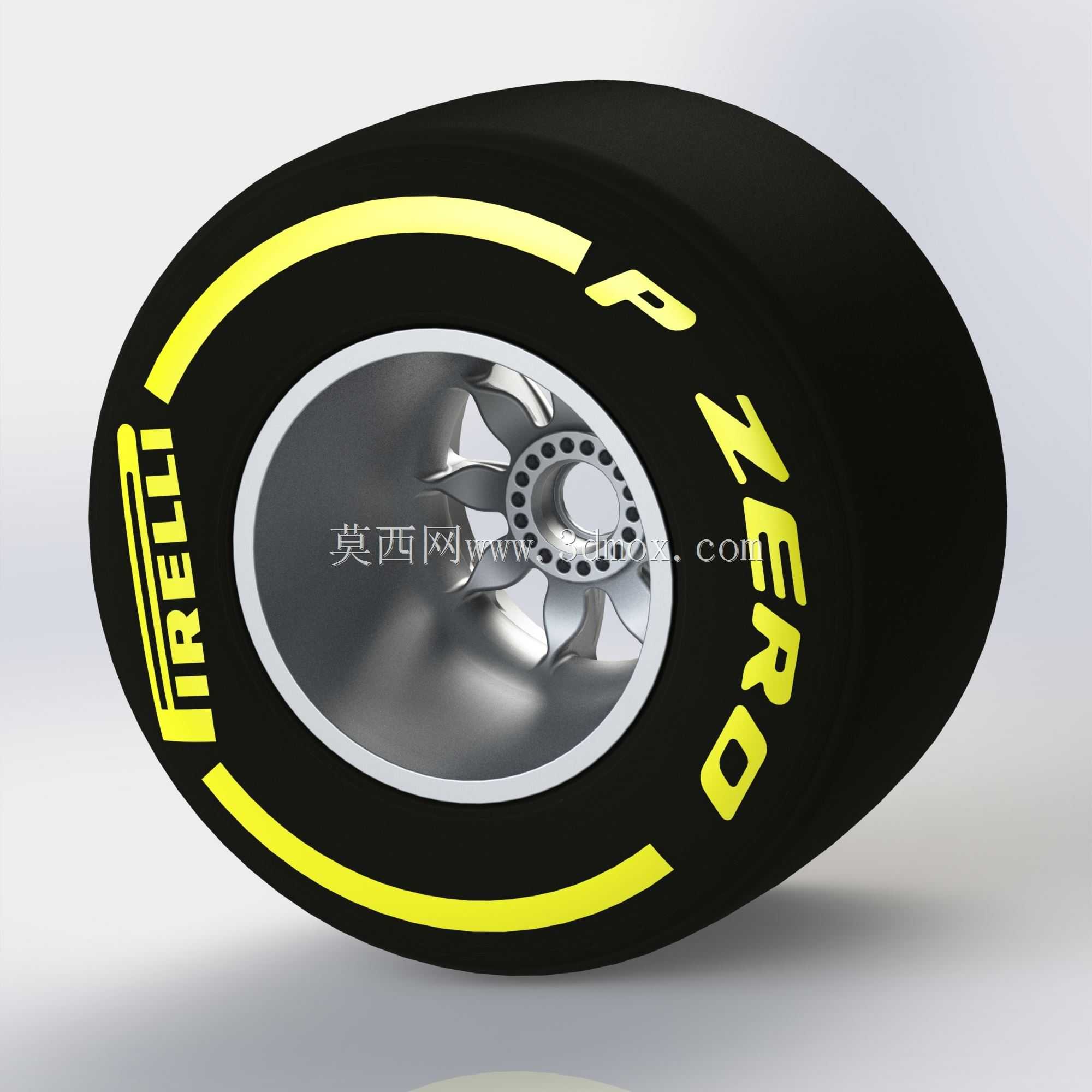

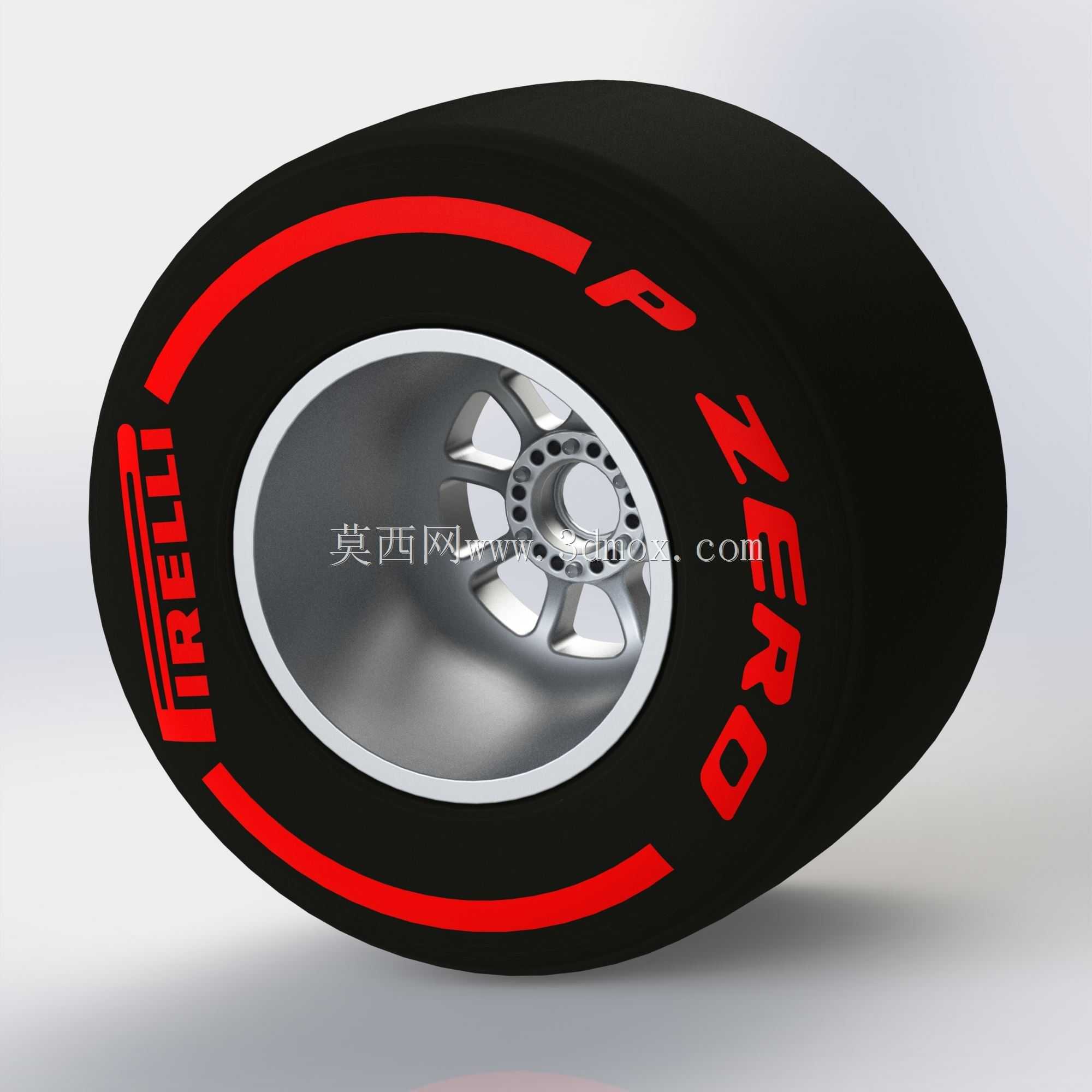

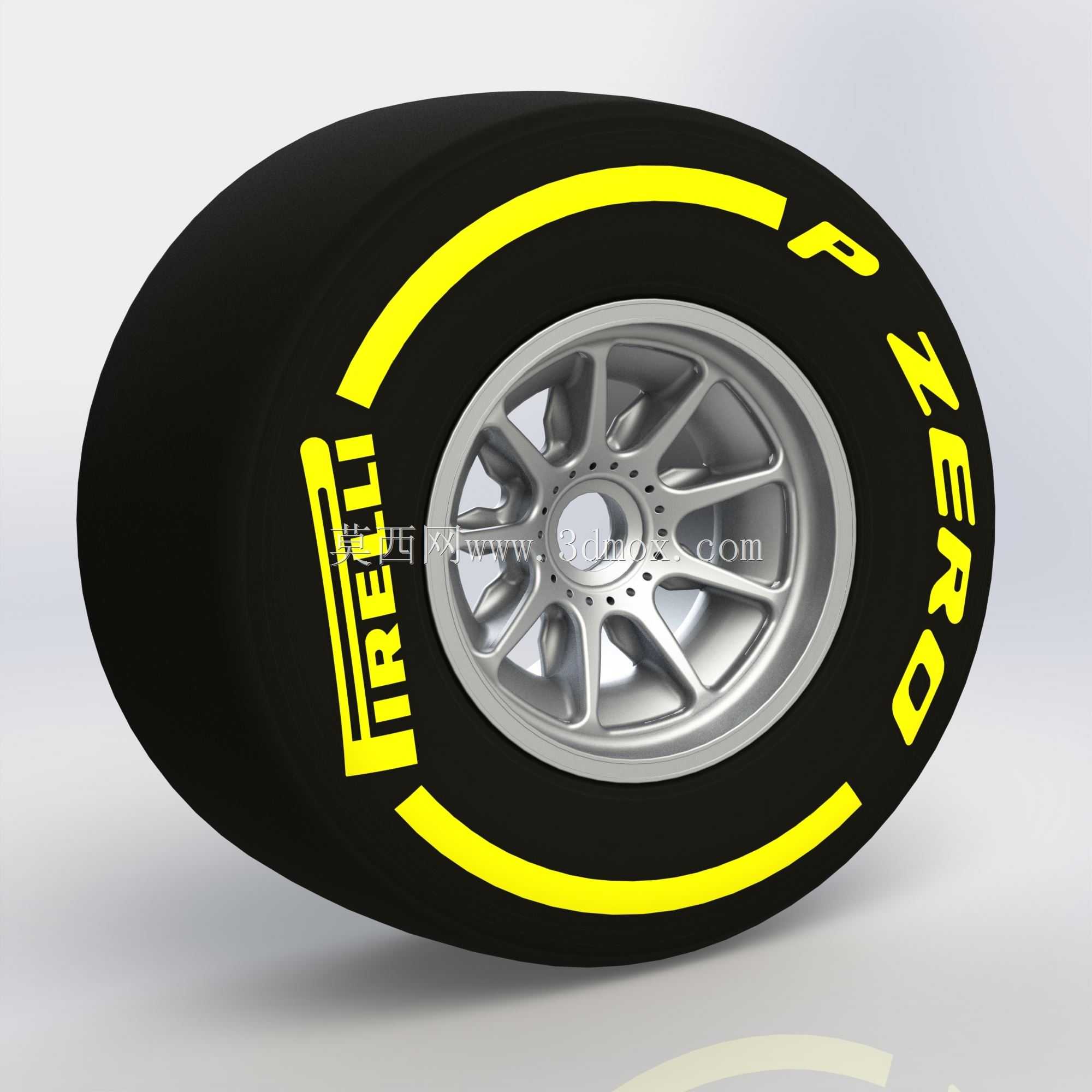

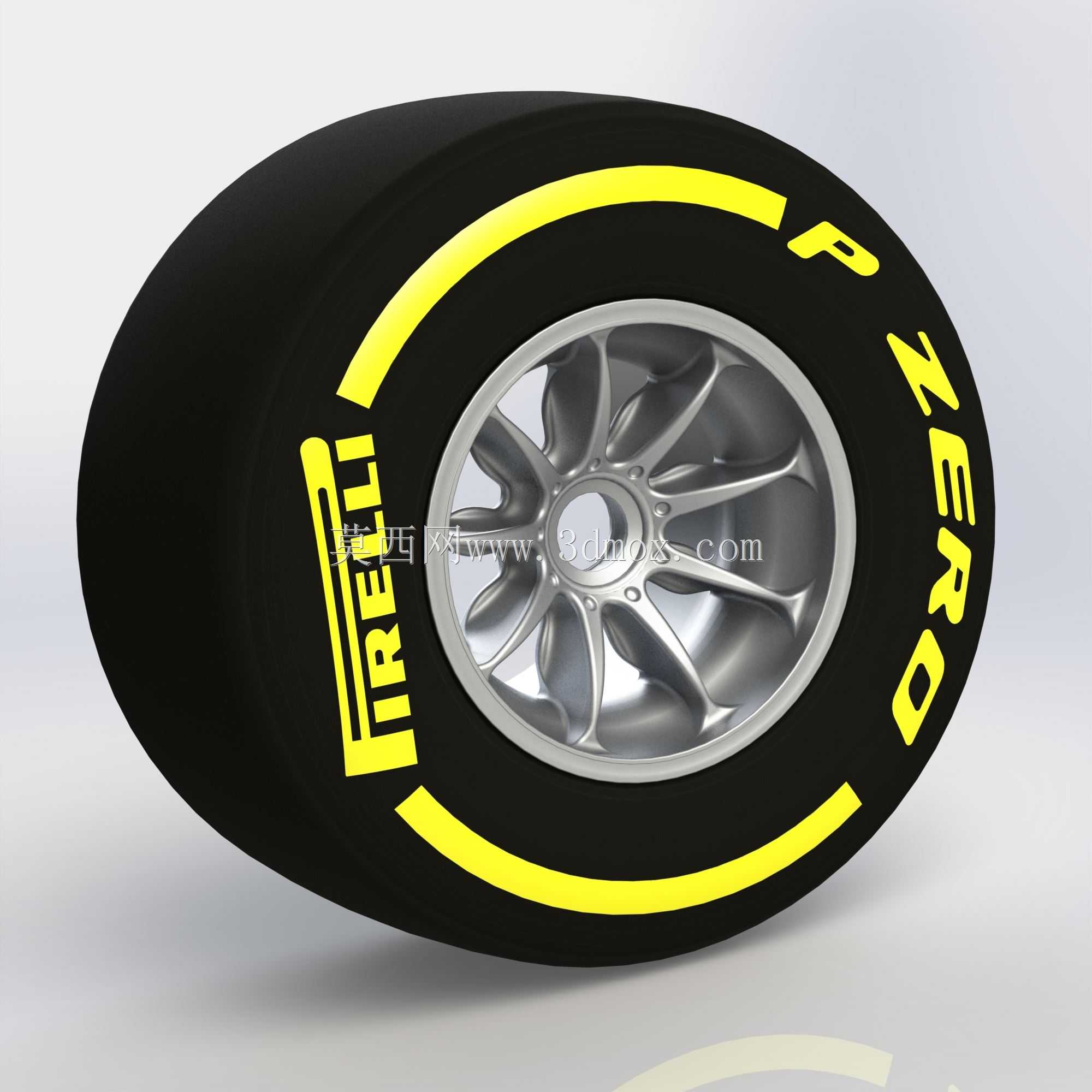

　　作为常年参与赛车零部件逆向建模与结构校核的机械工程师，在搭建这套F1前轮总成的三维结构时，首先要锚定的是它在赛事场景下的核心使用逻辑——不同于民用车辆轮胎兼顾耐磨、舒适、长里程的设计取向，方程式赛车的前轮总成所有结构设计都要为极致的弯道抓地力、高速下的气动效率、以及赛中快速换胎的需求服务。先从安装边界说起，这套前轮总成的安装接口完全匹配当前F1赛事统一规格的前轮立柱定位基准，轮辋的中心定位孔直径、螺栓孔分布圆尺寸、螺栓孔数量都严格遵循赛事技术规则要求，安装面的平面度公差控制在0.02mm以内，避免高速行驶时因为安装面贴合不良产生的轮辋跳动，要知道F1赛车在直道尾速可以超过350km/h，轮辋哪怕0.1mm的端面跳动都会带来方向盘的高频振动，直接影响车手对路面反馈的判断。轮胎部分采用的是倍耐力P ZERO系列干地光头胎结构，胎侧的黄色标识是硬胎配方的区分标记，不同配方的轮胎胎面橡胶硬度差异直接决定了工作温度窗口、抓地力极限以及磨损速率，建模时胎面的弧度设计是核心难点——F1前轮的胎面并不是规则的圆柱面，而是根据弯道侧倾角度做了专属的曲率设计，当赛车以5G以上的横向加速度过弯时，胎面可以尽可能全幅贴合赛道路面，最大化接地面积，避免局部应力集中导致的胎面异常磨损。胎体的帘线层排布角度也经过多轮动力学仿真验证，既要保证高速旋转下胎体的抗离心变形能力，又要保留足够的侧向形变空间来过滤路肩的细碎冲击，

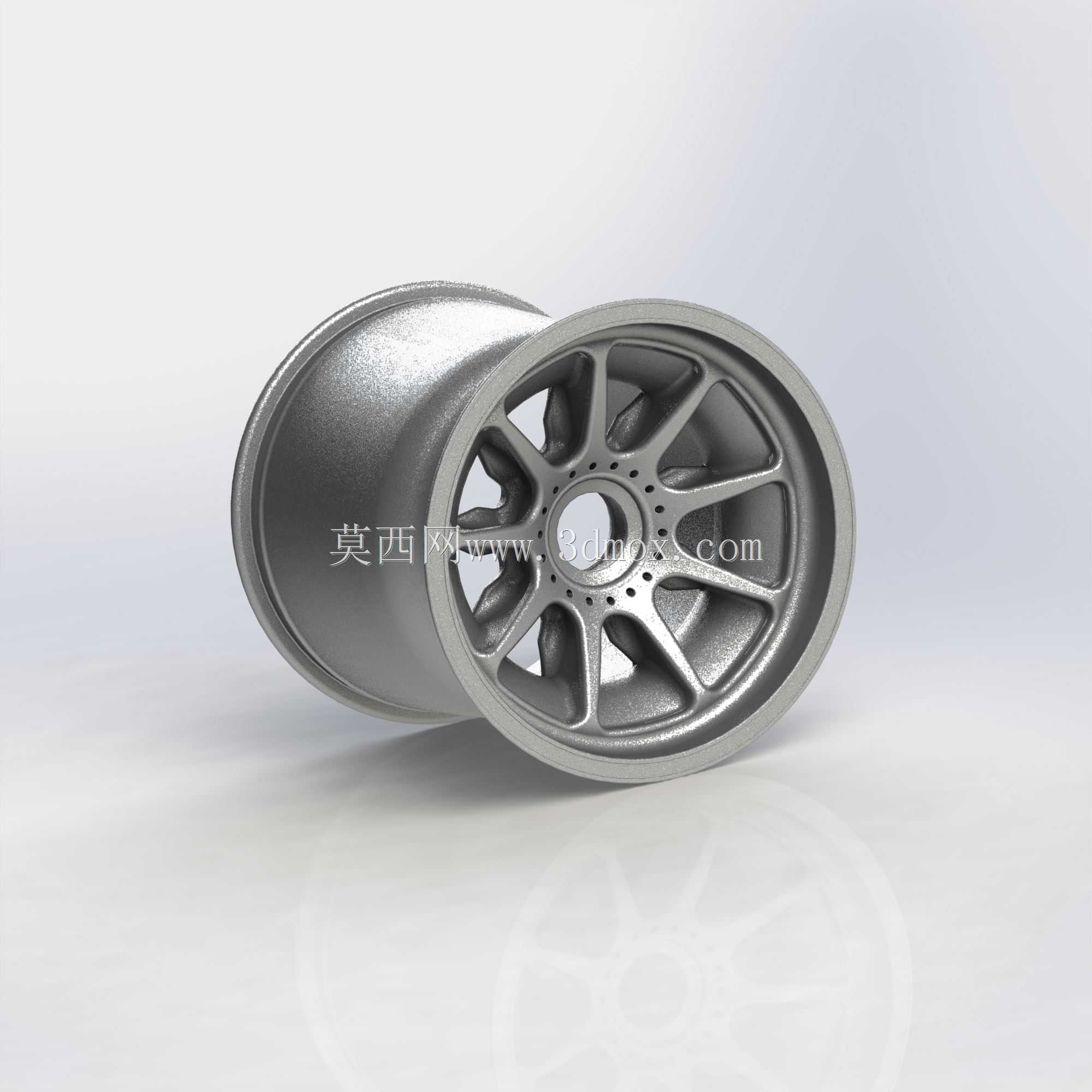

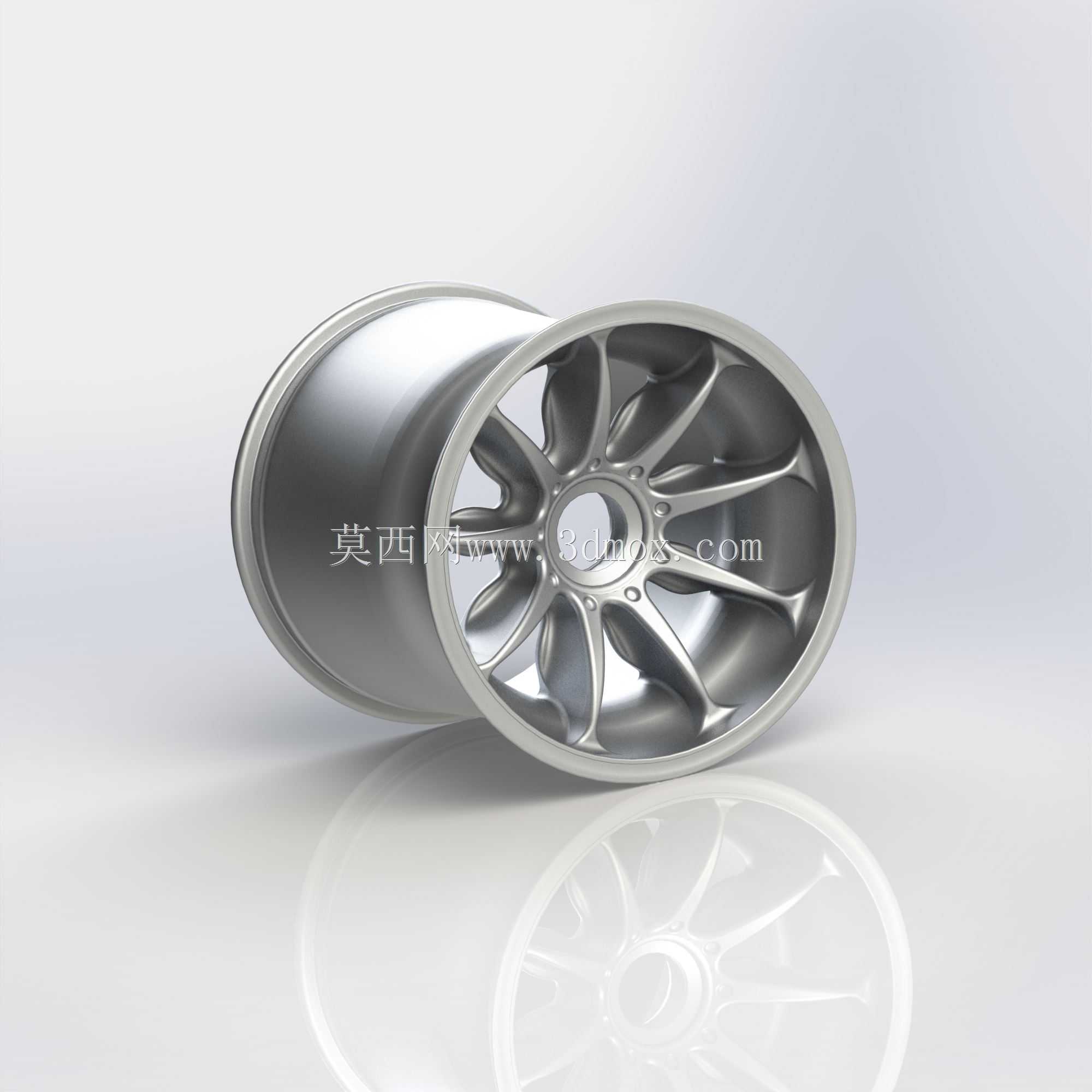

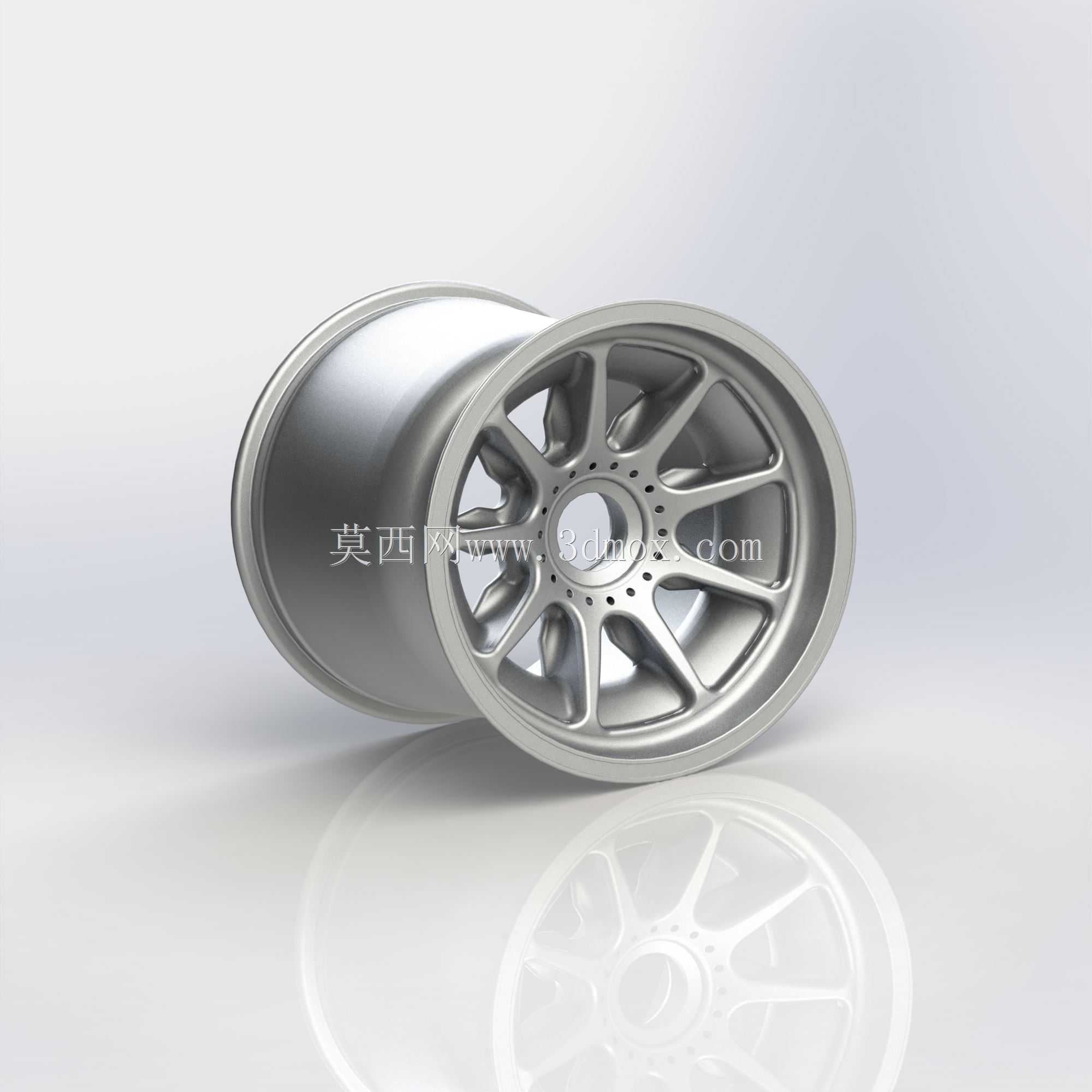

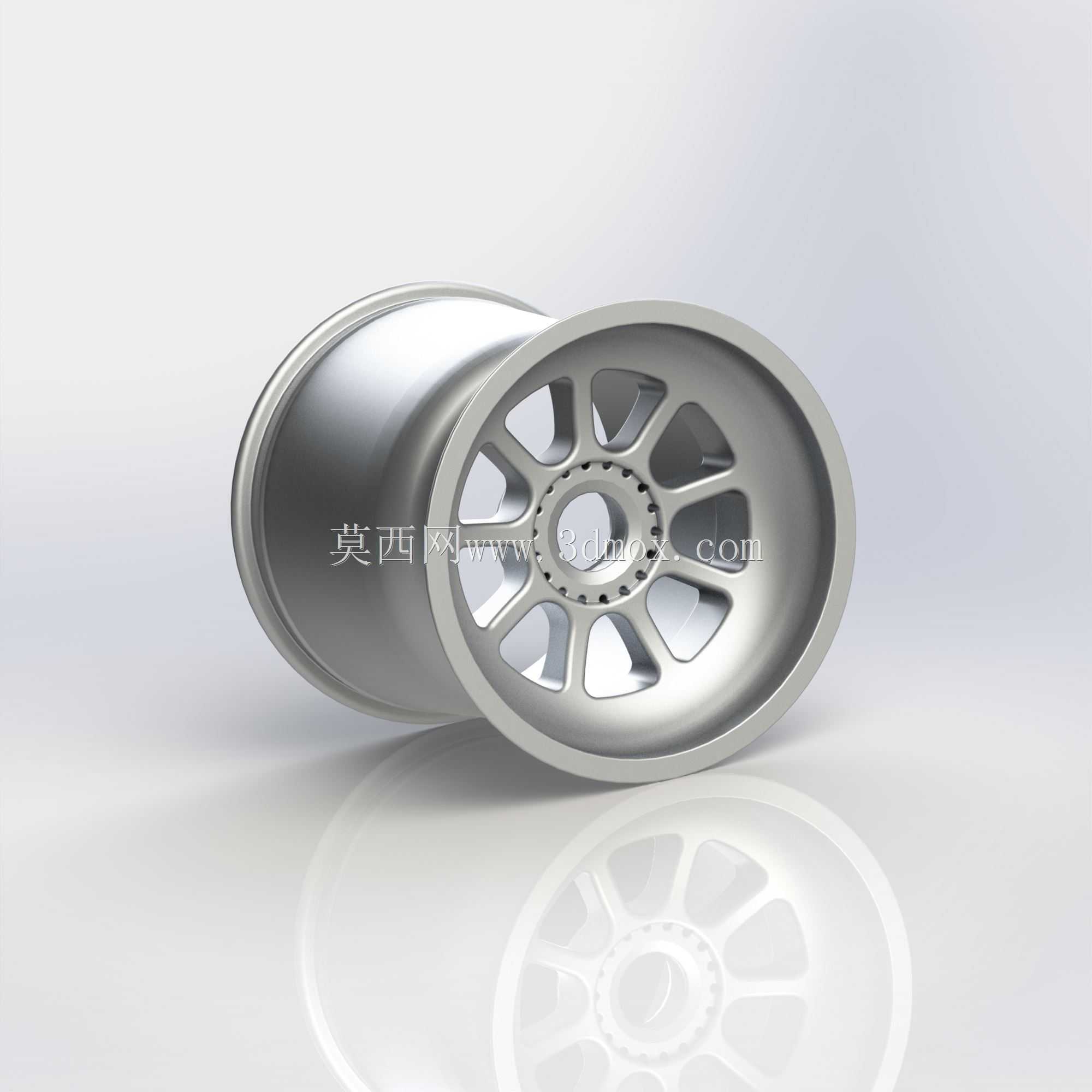

　　不能把所有路面冲击都直接传递到悬架结构上。轮毂部分采用的是多辐条轻量化锻造镁合金结构，辐条的造型并不是单纯为了视觉效果，每一根辐条的截面形状、倾斜角度都经过气动优化，行驶时轮辋旋转带动的气流可以顺着辐条间隙导向刹车系统，给工作温度超过800℃的碳纤维刹车盘提供足够的冷却气流，同时还要尽可能降低轮腔内部的气动阻力，减少乱流对前翼下游气流的干扰。轮毂的中心锁止结构是F1车轮的标志性设计，不同于民用车的多螺栓固定，单中心螺母的锁紧结构可以把换胎时间压缩到2秒以内，建模时要严格还原锁止螺纹的旋向——前轮两侧的中心锁螺纹旋向是相反的，目的是在车辆前进时，轮辋的旋转力矩可以让螺母越转越紧，避免高速行驶中螺母松脱引发安全事故。在实际的工程应用中，

　　这套前轮总成的三维模型可以用于赛事车队的空气动力学仿真验证，通过把模型导入CFD仿真环境，模拟不同车速、不同侧偏角下轮周的气流流动状态，优化前翼、导流板的造型设计；也可以用于轮胎动力学模型的搭建，给整车动力学仿真提供准确的轮胎刚度、侧偏特性参数，帮助底盘工程师调整悬架的几何参数、减震器阻尼设定，找到不同赛道下的最优底盘调校方案。建模过程中还要考虑轮胎在不同载荷下的形变量，当赛车以300km/h的速度重刹时，前轴载荷转移可以达到整车重量的1.2倍以上，此时胎侧的压缩形变量、接地印迹的形状变化都会直接影响刹车距离，所以模型里胎体的弹性参数设置要完全匹配真实轮胎的力学特性，不能只做外观的曲面还原。另外轮辋的边缘设计了专门的胎圈座结构，

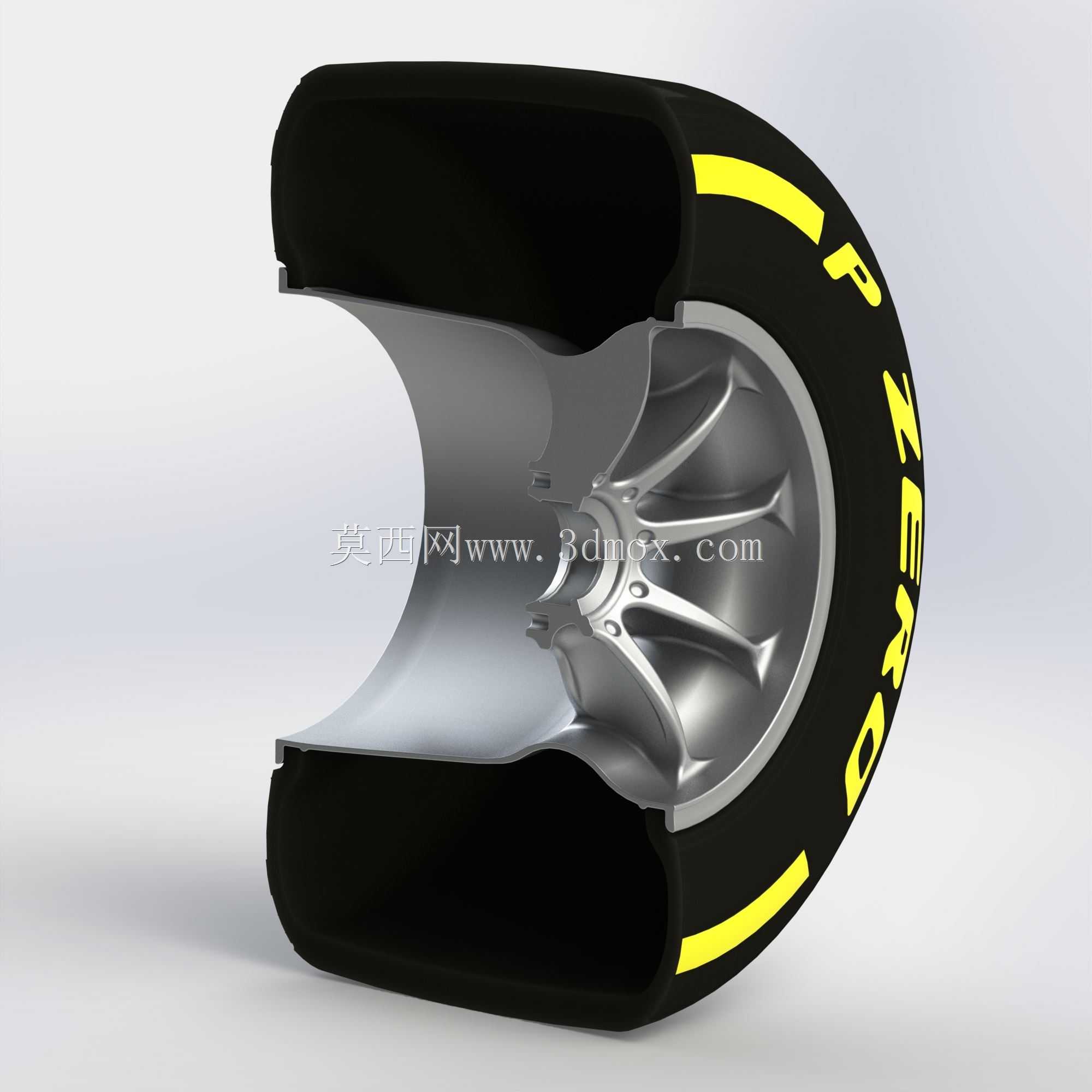

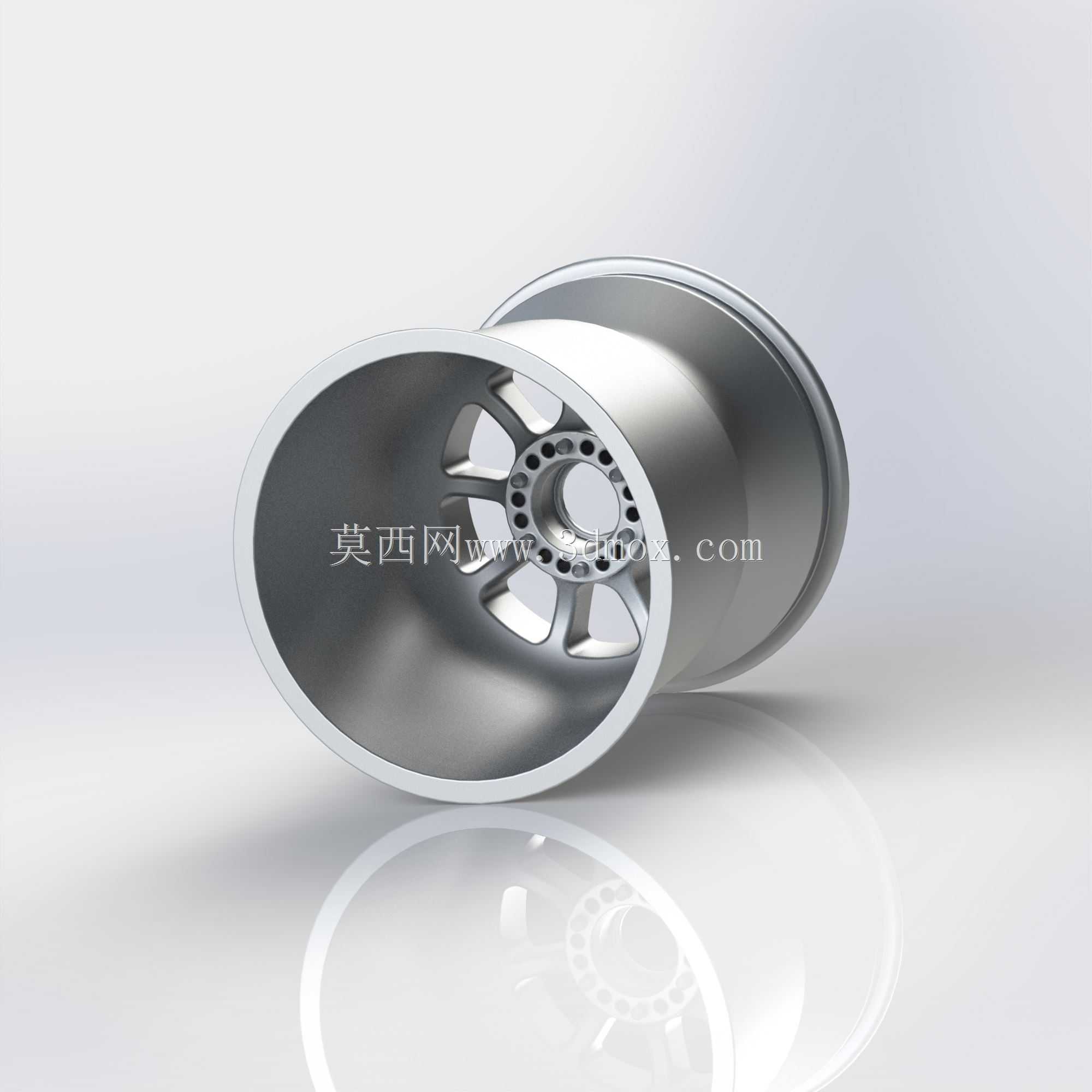

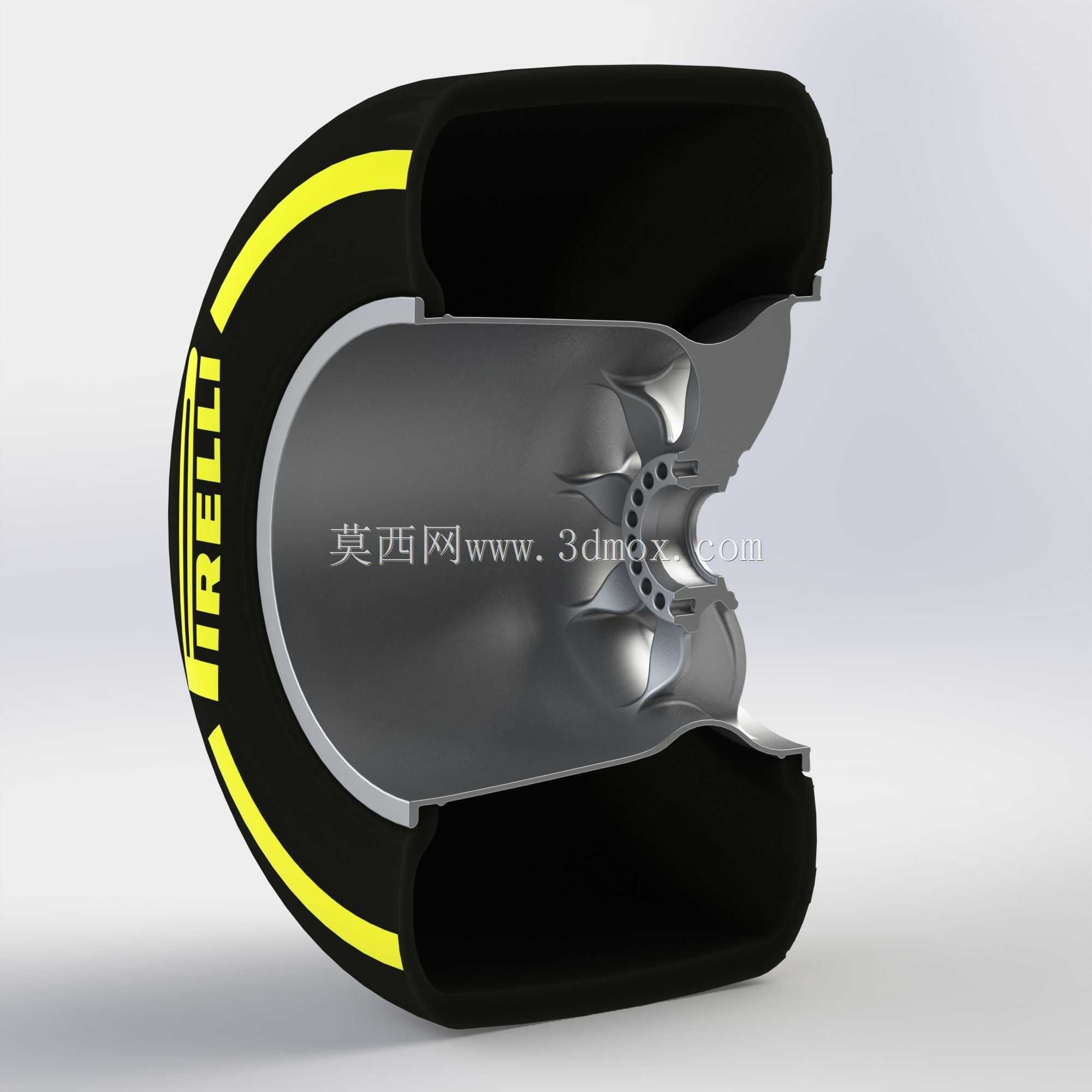

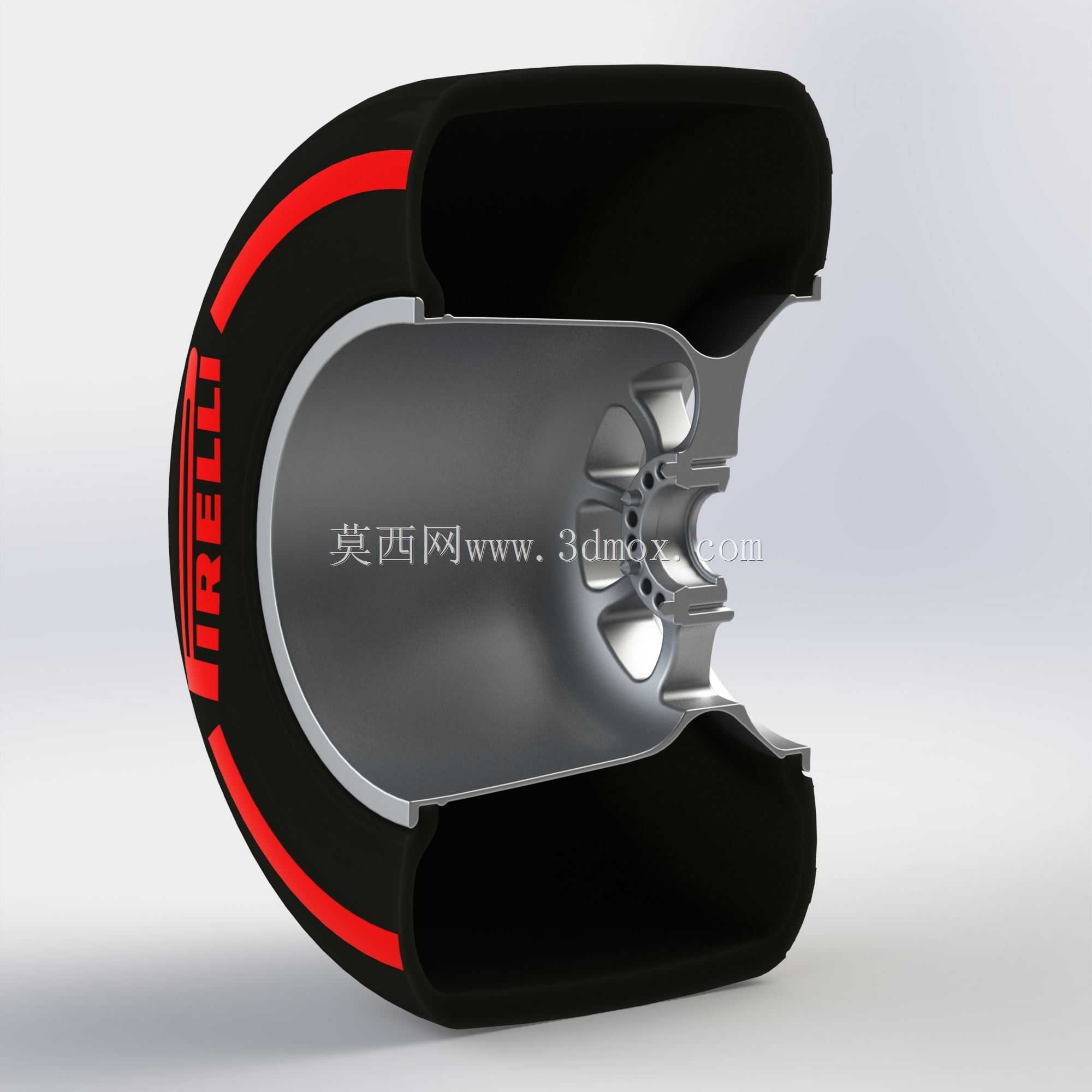

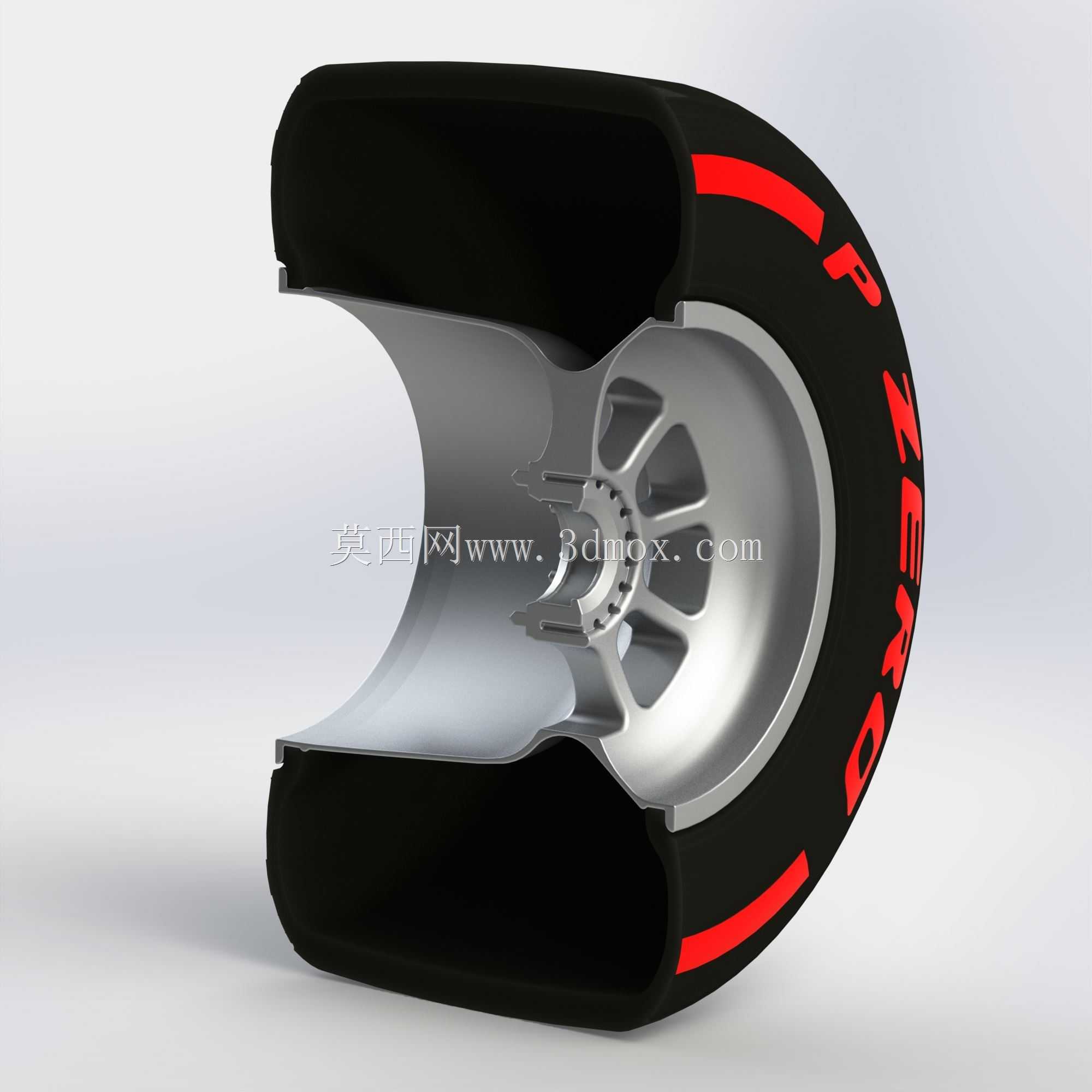

　　和轮胎的胎圈紧密贴合，即使在3bar左右的胎压、以及巨大的侧向力作用下，也能避免轮胎脱圈的风险，胎圈座的倒角尺寸、表面粗糙度都有严格的设计要求，既要保证轮胎安装时的便利性，又要保证高压下的密封性能。很多刚接触赛车建模的工程师容易忽略轮辋内部的平衡块安装结构，F1车轮的动平衡精度要求远高于民用车，整套轮组的动平衡剩余不平衡量要控制在0.5g·cm以内，所以轮辋边缘预留了平衡块的安装卡槽，模型里还原这些细节才能给后续的工艺设计、装配仿真提供准确的参考。还有胎侧的标识印刷区域，建模时预留了0.1mm的凹陷深度，方便后续做渲染或者实物制作时的标识贴合定位，避免标识凸起在高速行驶时产生额外的气动阻力。从结构强度的角度看，轮毂辐条的厚度分布是经过拓扑优化的，在满足刹车反作用力、路面冲击载荷强度要求的前提下，尽可能去除非承载区域的材料，把整套前轮总成的簧下质量降到最低——簧下质量每降低1kg，对整车操控响应的提升效果相当于簧上质量降低10kg，这也是为什么方程式赛车会不计成本地在轮辋、轮胎这些行走部件上做轻量化设计。轮胎的内部并没有民用车常用的内胎结构，采用的是无内胎设计，靠胎圈和轮辋的紧密贴合实现密封，气门嘴的安装位置在轮辋的辐条间隙处，建模时要保证气门嘴突出轮辋表面的高度不超过规则限制，避免行驶中气流冲击气门嘴产生额外的阻力，同时也要保证换胎时充气操作的便利性。
