BIC M10按动式圆珠笔结构设计方案

　　日常办公场景中，按动式圆珠笔是普及率最高的书写工具之一，BIC M10这款经典笔型的结构设计，充分平衡了量产成本、握持手感与使用可靠性，在文具制造领域具备很高的参考价值。从实际使用场景出发，这款笔主要面向日常办公记录、学生课业书写、工业现场点检记录等高频书写场景，设计时首先要考虑的就是不同握持习惯下的适配性，笔身整体采用三段式拼接结构，笔帽段、握持段与笔芯容纳段的直径差经过反复调校，既不会因为笔身过细导致长时间书写手指酸痛，也不会因为直径过大增加收纳占用的空间。

　　从功能特性来看，这款笔采用侧置按动夹的结构设计，和传统顶部按动的圆珠笔不同，按动结构集成在笔夹位置，用户单手握持时用拇指即可推动按动夹完成笔尖的伸出与收回，不需要调整手部握持姿势，在需要快速记录的场景下操作效率更高。笔夹本身采用弹性悬臂结构，既可以实现按动的行程复位，也能满足夹在笔记本、工装口袋上的固定需求，一个零件同时实现两个功能，大幅减少了整机的零件数量，降低了注塑装配的成本。笔身的握持段做了半透明磨砂处理，一方面可以直观看到内部笔芯的剩余墨量，避免出现写到一半断墨的尴尬情况，另一方面磨砂表面可以增加握持时的摩擦力，手上有少量汗液的时候也不会出现打滑的问题。

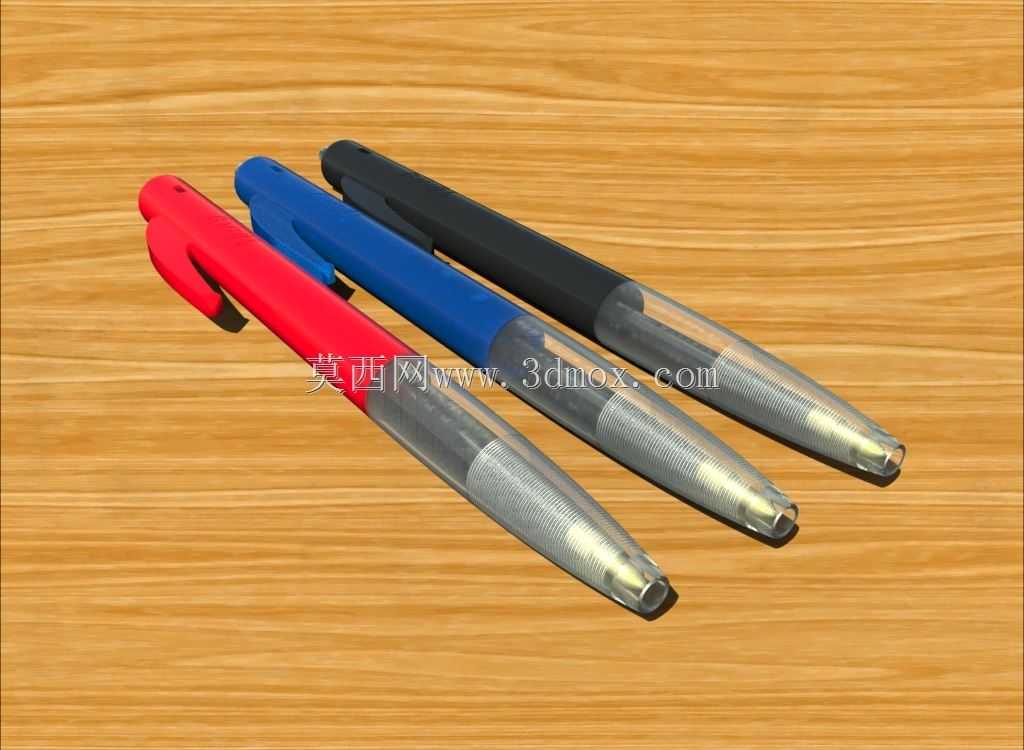

　　设计思路上，这款笔所有外露零件都采用注塑工艺成型，没有额外的表面喷涂工序，笔身的红、蓝、黑三色直接通过色母粒混合在注塑原料中，长期使用也不会出现掉漆、磨损露白的问题。笔的尖端位置做了金属质感的装饰环，实际是采用镀铝膜的注塑件，既保留了金属外观的精致感，又不会像纯金属零件那样增加整体重量，长时间揣在口袋里也不会有坠重感。内部的笔芯采用通用标准规格，用户用完之后可以直接替换市面上同规格的通用笔芯，不需要购买专用替换件，大幅降低了用户的后续使用成本。

　　从尺寸与安装边界来看，这款笔收拢状态下的总长度控制在140mm左右，最大直径12mm，刚好可以适配常规的笔袋、工装胸前口袋的尺寸，不会因为长度过长露出一截影响活动，也不会因为过短导致握持时没有足够的支撑位置。笔的按动行程控制在4mm，按动力度设置在15N左右，既不会因为力度太轻放在包里误触导致笔尖伸出弄脏物品，也不会因为按动力度过大导致操作费力。笔尖伸出后，笔尖露出笔身的长度为3mm，刚好满足正常书写的露出需求，不会因为露出过长导致书写时笔尖晃动，也不会因为露出过短导致笔身前端蹭到纸面弄脏字迹。

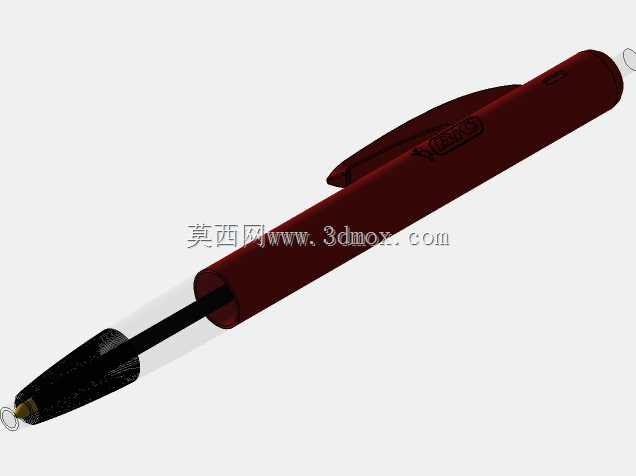

　　结构装配上，这款笔全部采用卡扣连接，没有使用螺丝或者粘接工艺，生产线上只需要通过简单的压装工序就能完成整笔装配，单件装配时间可以控制在2秒以内，非常适合大规模量产。笔身内部的笔芯复位弹簧采用小直径不锈钢弹簧，弹簧的刚度经过调校，收回笔尖时的复位速度适中，不会因为弹簧弹力过大导致笔尖收回时产生过大的撞击声响，也不会因为弹力过小导致笔尖收回不到位。笔夹的悬臂厚度做了渐变处理，靠近固定端的位置厚度更大，避免反复按动之后出现塑料疲劳断裂的问题，按动位置的厚度更薄，保证按动时的手感足够柔和。

　　在实际工程验证阶段，这款笔的结构需要通过一万次按动寿命测试，按动夹位置的变形量不能超过0.1mm，保证长期使用之后按动结构依然不会出现卡滞。笔身的拼接缝隙控制在0.05mm以内，既不会因为缝隙过大导致灰尘进入笔身内部污染笔芯，也不会因为配合过紧导致温度变化出现热胀冷缩之后零件开裂。握持段的防滑纹理采用细微的磨砂颗粒，颗粒高度控制在0.02mm，触感柔和不会硌手，同时能提供足够的摩擦力，即使是戴薄劳保手套进行现场记录的时候，也能稳定握持不会打滑。
