烤箱集成式自动开关炉门传动机构

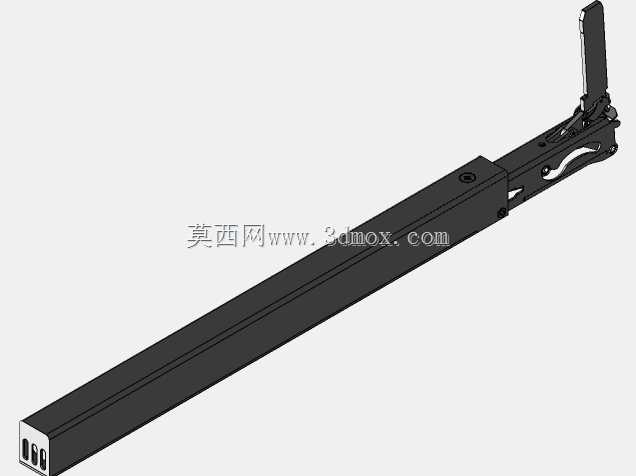

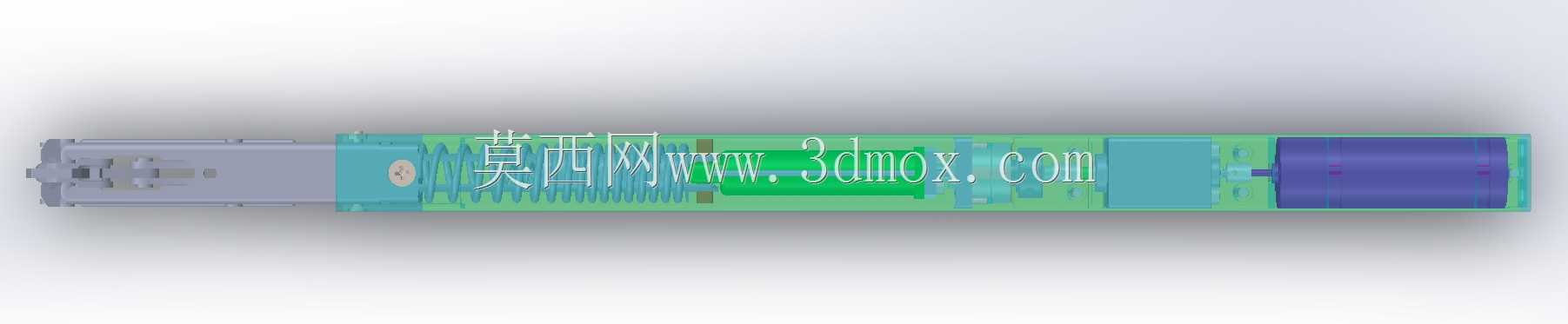

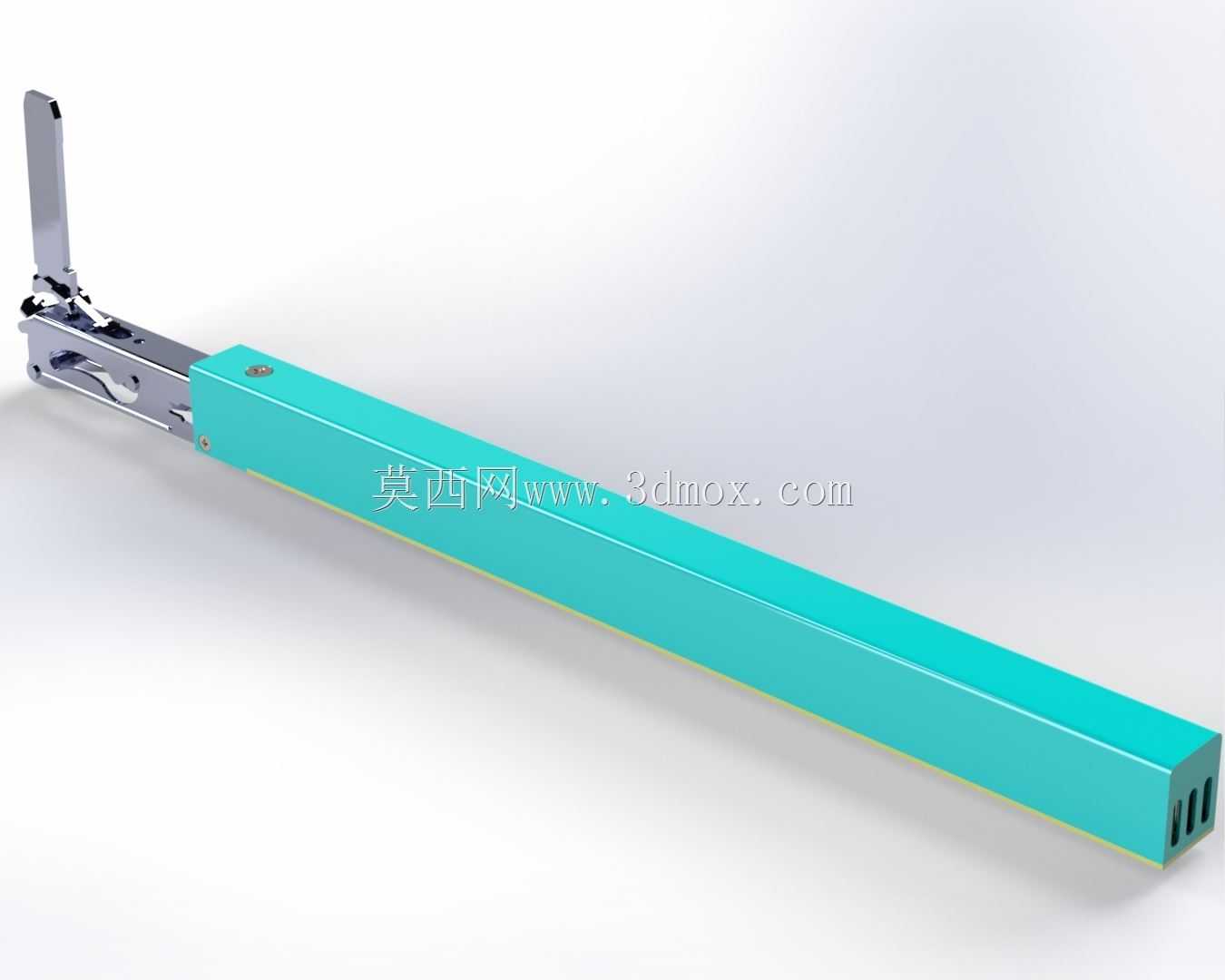

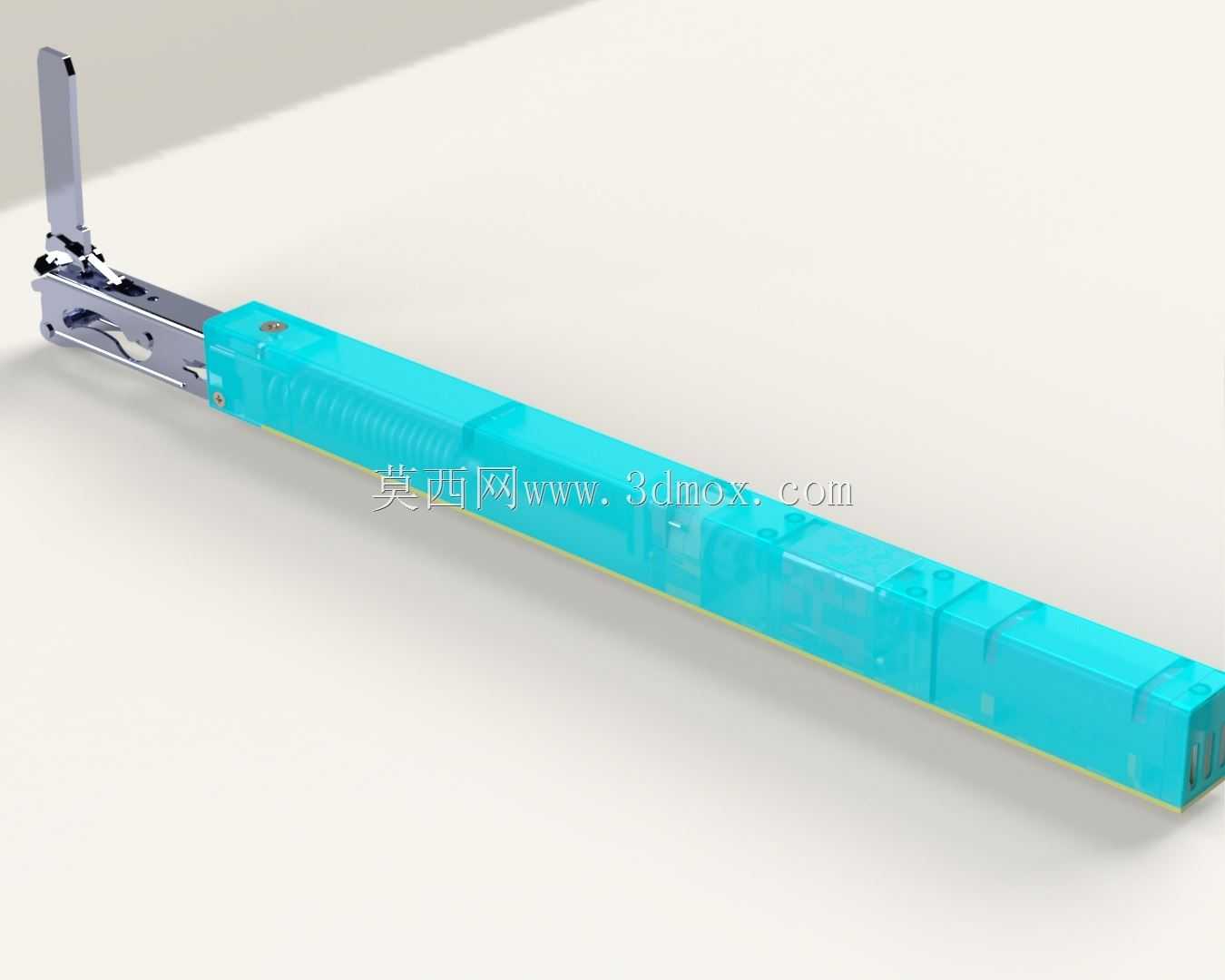

　　商用及家用嵌入式烤箱的炉门启闭，长期依赖手动提拉操作，在高温取放餐食的场景下，操作人员极易被炉门内侧蓄积的高温热浪灼伤，同时大尺寸商用烤箱的炉门自重较大，长期手动开关会造成铰链单侧磨损、门体下沉密封失效的问题，这套集成式自动炉门机构，正是针对这类痛点做的结构优化设计。整套机构完全集成在炉门铰链的安装腔体内，不会额外占用烤箱内胆或外侧控制面板的安装空间，长条形的主体外壳采用与烤箱腔体侧板匹配的安装孔位设计，安装时无需对现有烤箱的钣金结构做大规模改动，仅需替换原有手动铰链组件，预留对应的电机供电接线位即可完成装配，主体外壳的截面尺寸控制在常规烤箱侧部保温层的预留间隙范围内，不会额外增加设备的整体外形宽度，适配多数20升到80升容量的台式、嵌入式烤箱安装边界。

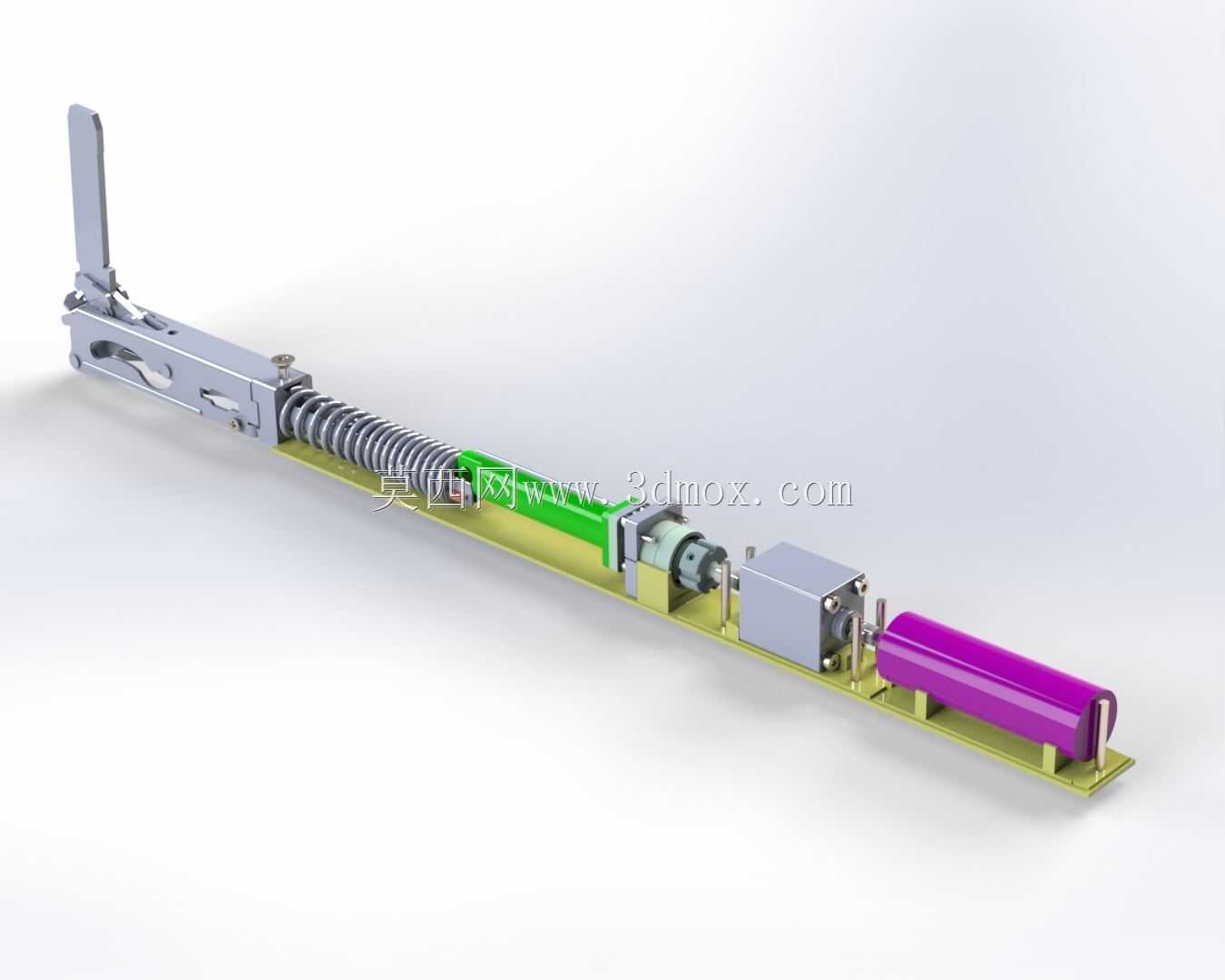

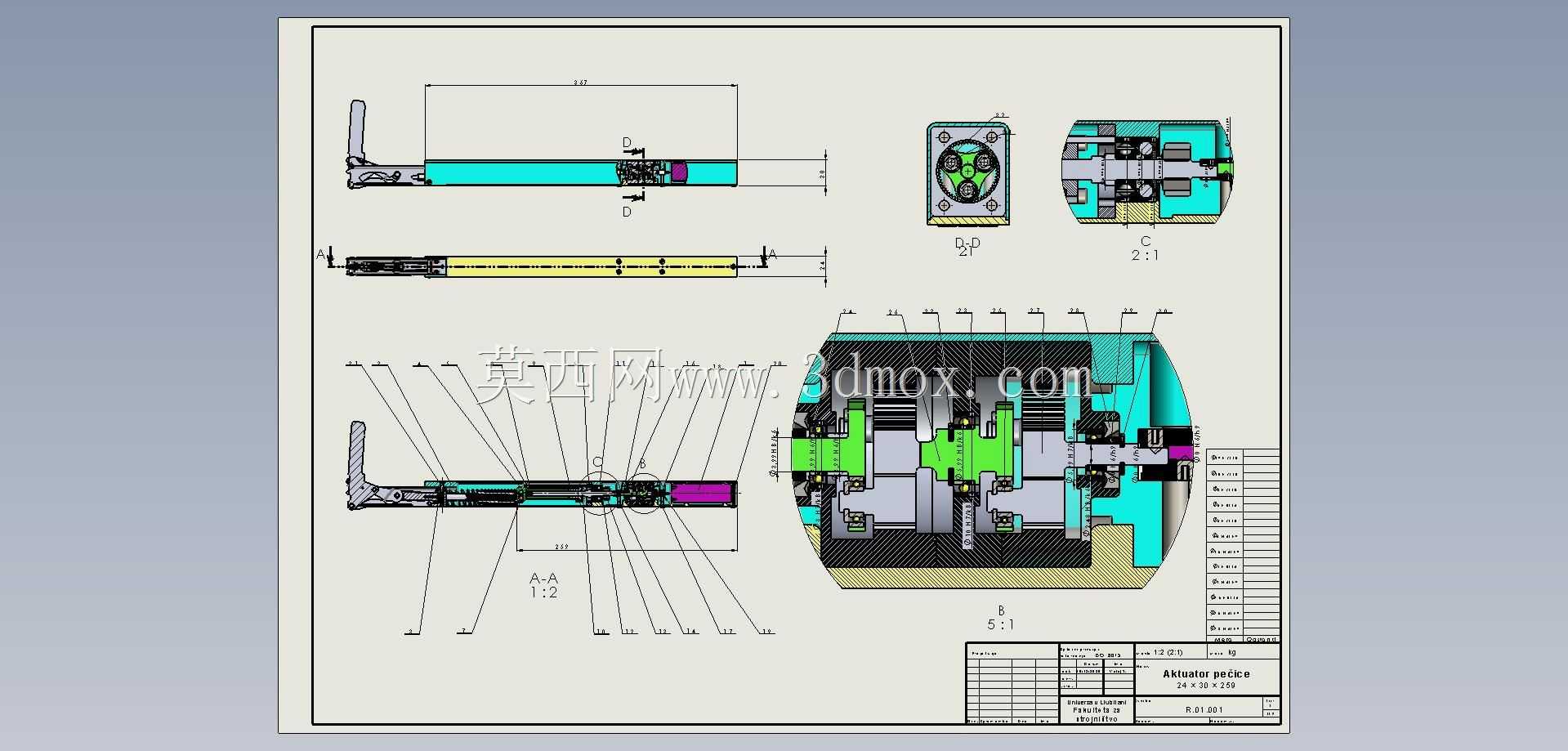

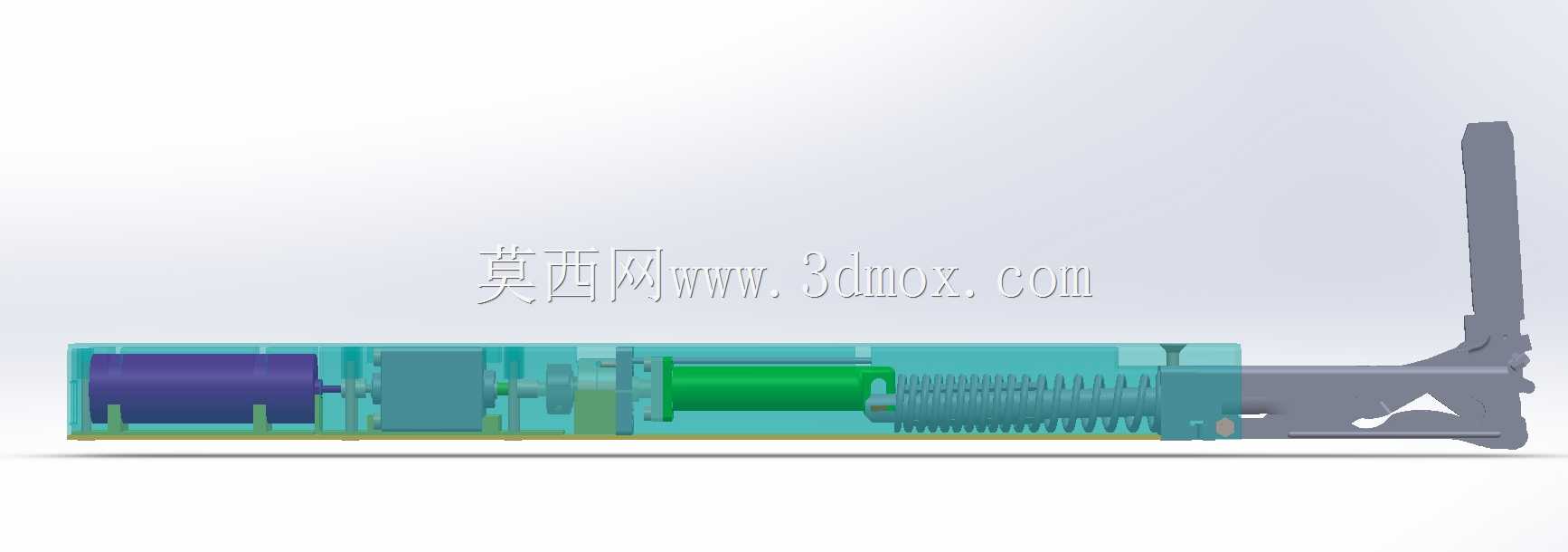

　　机构的动力输出采用BLDC电机作为核心驱动源，相比传统步进电机，BLDC电机运行噪音更低，启停过程的扭矩输出更平缓，不会出现开关门过程中门体抖动、撞击门框的问题，电机输出端连接两组串联的行星齿轮箱做减速增扭，行星齿轮的传动间隙控制在极小范围内，能精准控制炉门的开启角度，可根据使用需求设置0到105度的任意开启角度停留，满足不同尺寸烤盘取放、不同烹饪阶段的散热需求。齿轮箱输出端连接带轴导向轴承球的线性轴组件，线性轴的运动轨迹完全匹配炉门开启的弧线运动路径，避免传动过程中出现卡滞、别劲的问题，轴端的连接铰点直接与炉门的下安装位固定，传动过程中力的传递路径直接，没有多余的传动连杆，能大幅降低长期运行后的结构磨损量。

　　整套机构的触发逻辑适配烤箱的现有控制逻辑，既可以在烹饪程序结束、定时器计时完成后自动触发炉门开启到预设角度，快速散出内胆内的高温蒸汽，避免用户开门时被瞬间涌出的蒸汽烫伤，也可以通过控制面板上的轻触按键触发，实现炉门的一键启闭，操作过程无需用户接触高温门体。机构的铰链部分采用与原有手动铰链一致的阻尼匹配设计，即使在断电状态下，也可以通过手动方式开关炉门，不会出现机构锁死、门体无法动作的问题，适配突发断电等特殊场景的使用需求。

　　在结构设计过程中，所有传动部件都做了耐高温防护处理，线性轴的导向轴承球采用自润滑耐高温材质，可长期在烤箱侧部80到120摄氏度的环境温度下稳定运行，不会出现润滑脂干涸、轴承卡滞的问题，行星齿轮箱的齿轮采用耐高温工程塑料与粉末冶金件组合搭配，在保证传动强度的同时降低运行噪音，主体外壳采用钣金折弯成型，表面做喷塑耐高温处理，可抵御烹饪过程中溢出的蒸汽、油污侵蚀，长期使用不会出现锈蚀、表层脱落的问题。机构的行程两端设置有软质限位缓冲件，炉门到达完全关闭或完全开启位置时，会先接触缓冲件再停止动力输出，避免硬接触造成的结构冲击，延长整套机构的使用寿命，同时降低开关门过程的碰撞噪音。
