叉形铰接接头装配练习结构设计

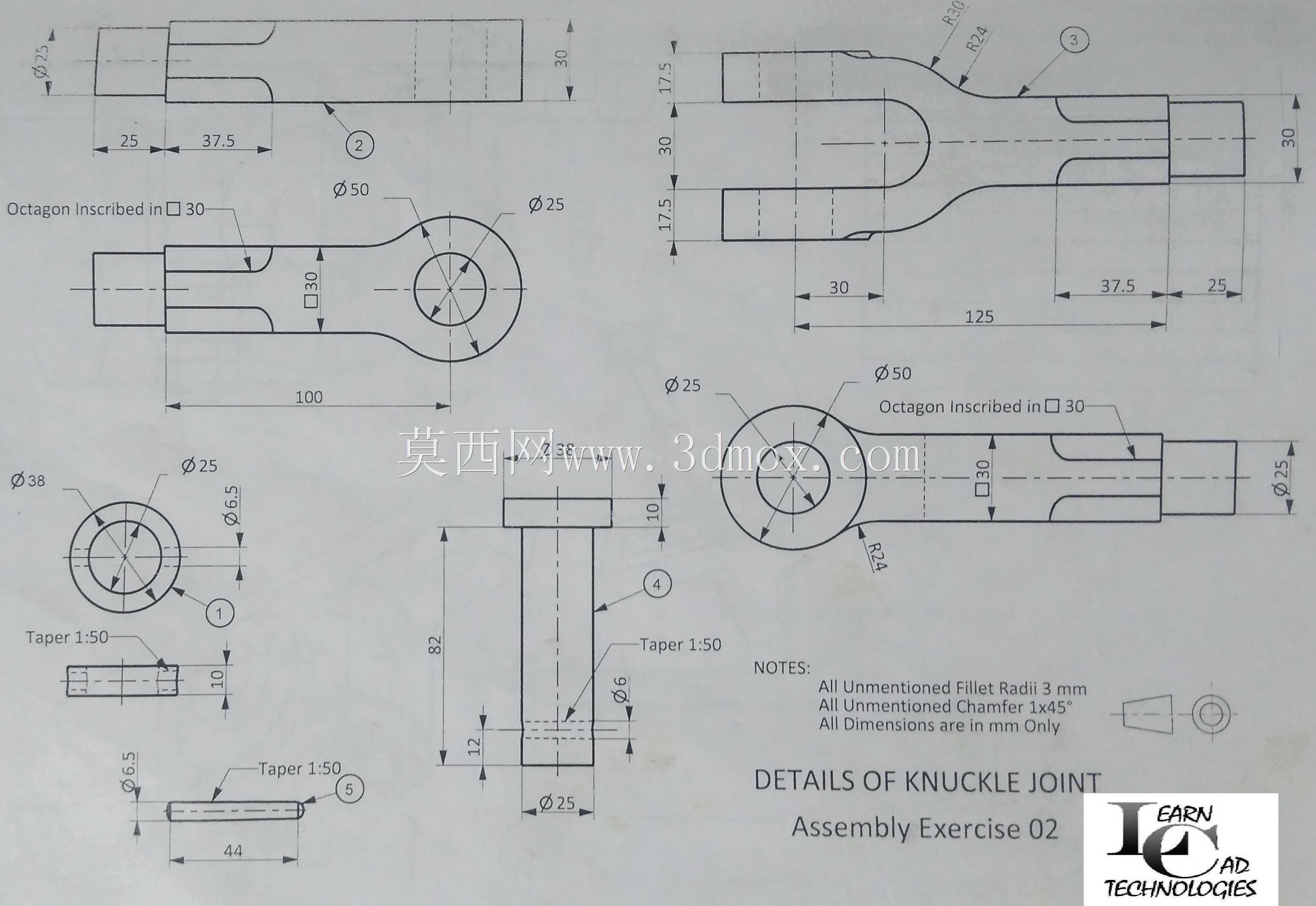

这类叉形铰接接头是机械传动系统里十分常见的活动连接构件，主要用在需要实现两部件间角度摆动、相对转动的传动链路中，常见于工程机械的操作连杆、农用设备的调节拉杆、轻工机械的联动机构场景里，核心作用是传递轴向拉压载荷的同时，允许连接端存在一定范围的角度偏转，补偿安装或运行过程中产生的位置偏差，避免构件因刚性连接出现憋卡、应力集中断裂的问题。从结构设计逻辑来看，整个接头采用叉形耳板配合销轴的经典铰接形式，叉形端开设同轴销孔，孔端设计有内八角结构用于销轴的防转定位，另一端为带锥度的杆段，用于和配套的调节螺杆或拉杆实现螺纹或过盈连接，锥度1:50的设计既可以保证连接段的装配同轴度，也能在承受交变载荷时提升连接的防松能力。图纸标注的未注圆角R3、未注倒角1×45°是这类承力构件的常规工艺要求，圆角可以消除加工尖角带来的淬火应力集中，倒角则能去除装配毛刺，避免销轴装入时刮伤配合面。从尺寸边界来看，叉形端总宽度30mm，销孔中心到叉形端面的距离为30mm，接头整体总长125mm，杆段直径25mm，销孔直径25mm，这些尺寸决定了该接头的适配安装空间，配套销轴的直径需与销孔保持间隙配合，装配后叉耳的开口间隙需满足连接耳板的厚度要求，保证铰接转动时无卡滞。设计时需要重点关注叉耳根部的强度，这个位置是承受拉压载荷的应力集中区，图纸上标注的R24过渡圆弧就是为了分散根部应力，避免交变载荷下出现疲劳断裂。杆段的锥面加工需要保证锥度一致性，否则和配套连接件装配后会出现接触面积不足，导致局部压溃失效。这类铰接接头在实际选型时，需要根据传递的额定载荷核算叉耳的抗拉强度、销孔的挤压强度，同时要确认铰接摆动角度范围是否满足机构的运动行程要求，避免运行过程中出现结构干涉。建模过程中需要严格把控各配合面的尺寸公差，销孔的同轴度、锥面的圆跳动都是影响装配精度的关键形位公差，建模时可先绘制整体外形轮廓，再拆分各零件的独立结构，最后通过装配约束验证各零件间的配合间隙与运动行程，确保装配后铰接转动灵活无卡滞，连接段贴合紧密无松动。
