刚性法兰式传动连接联轴器结构

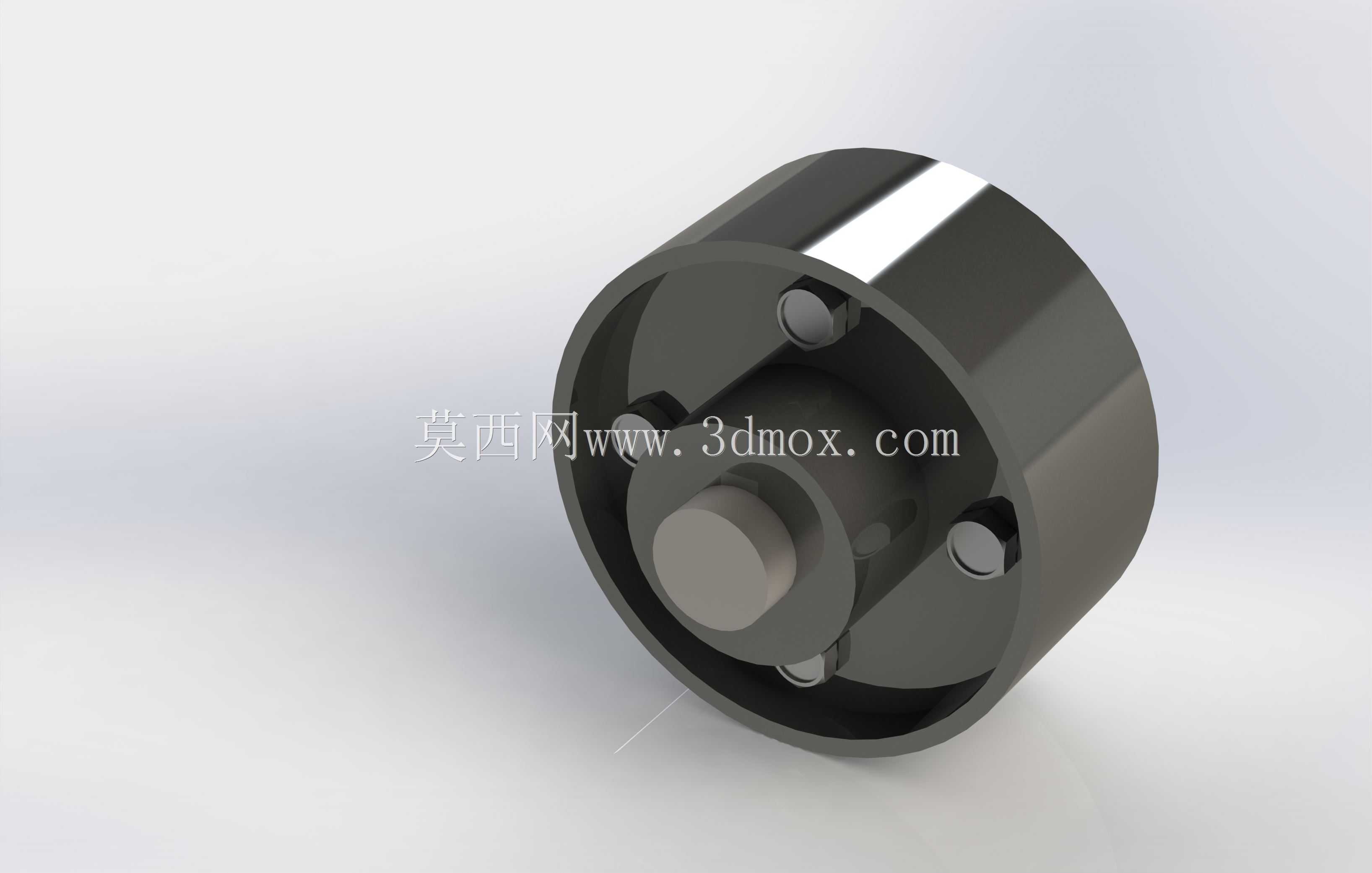

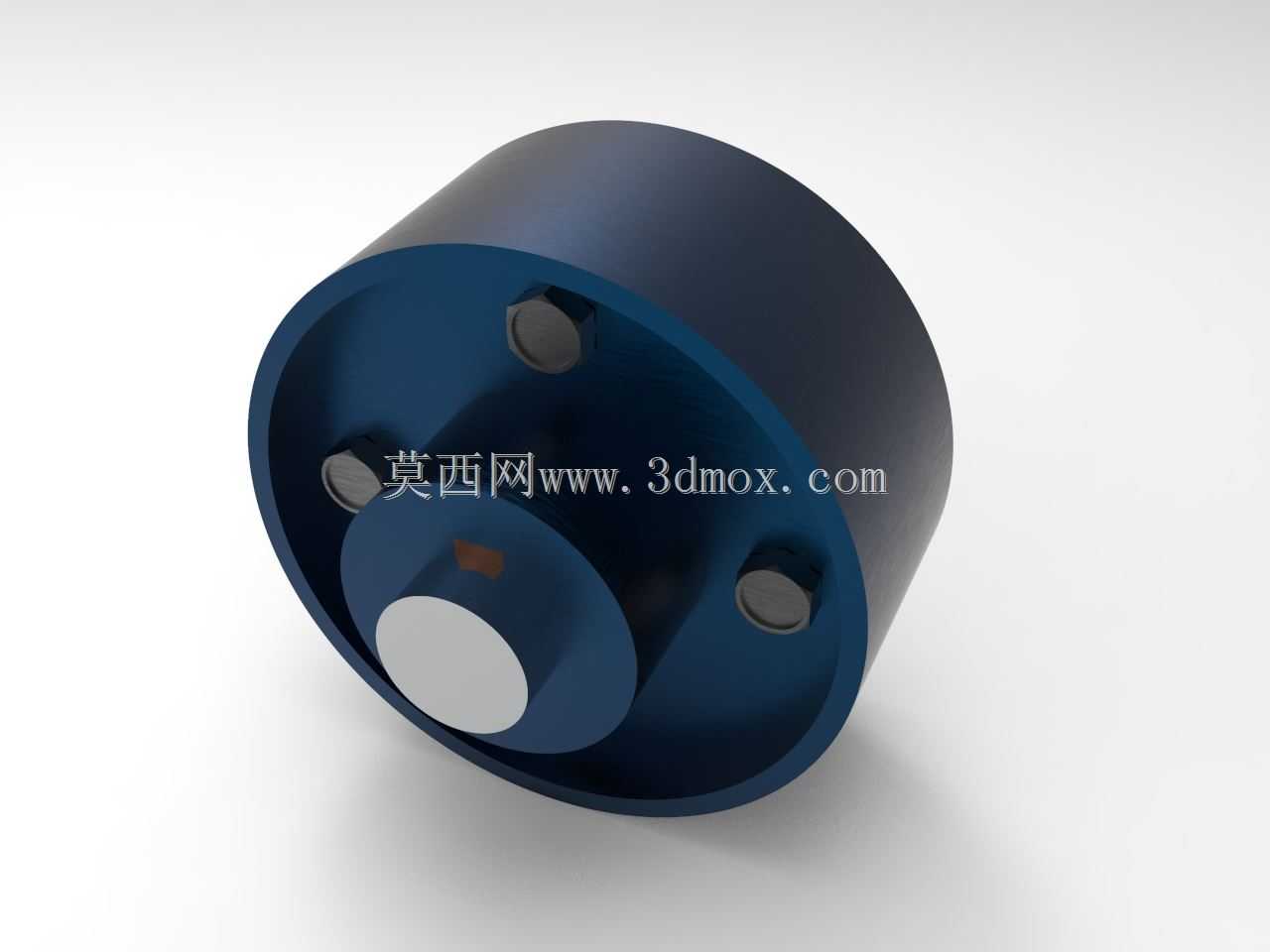

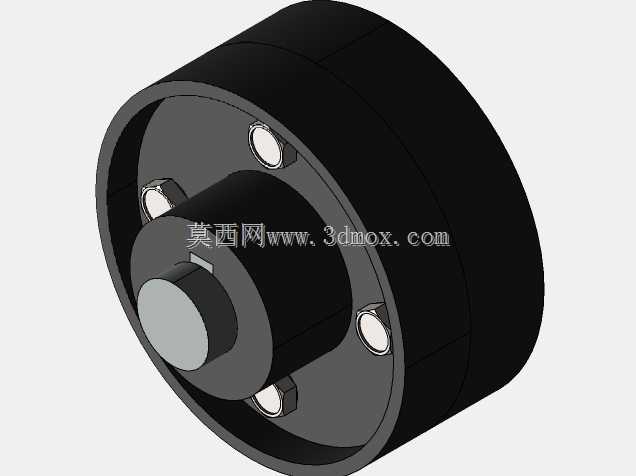

　　在常规工业传动系统的轴系连接场景中，这类法兰式刚性联轴器主要用于实现两根同轴布置传动轴的刚性固连，可在额定工况下稳定传递旋转扭矩，适配转速波动小、对中精度较高的传动链路，常见于中小型输送设备、通用机床主轴传动、轻工机械动力输出端等安装场景。从结构设计逻辑来看，该联轴器采用分体式法兰对接结构，两个带安装止口的法兰盘分别通过轴孔与键槽结构固定在主动轴、从动轴的轴端，法兰盘端面沿圆周均匀布置锁紧连接孔，装配时依靠螺栓的预紧力实现两个法兰盘的紧密贴合，止口结构承担径向定位作用，保证两轴的同轴度偏差控制在刚性连接允许的范围内，避免运转过程中出现偏载磨损。设计过程中首先需要匹配对应轴径的轴孔公差，

　　通常采用H7/k6的过渡配合保证轴与轮毂的连接可靠性，键槽尺寸按照对应轴径的平键标准选取，确保扭矩传递过程中键连接的挤压强度满足额定载荷要求。法兰盘的外圆尺寸需要结合传递扭矩大小核算螺栓分布圆直径，螺栓数量根据单个螺栓的抗剪与抗拉承载力确定，保证在峰值扭矩下连接结构不出现滑移或失效。安装边界方面，需要预留足够的径向操作空间用于锁紧螺栓的装配与后期维护，轴向安装尺寸需要匹配两轴端的预留间距，法兰盘端面与相邻轴承座、传动轮等部件的间隙要满足运转时的安全距离要求，避免出现运动干涉。这类刚性联轴器不具备补偿两轴相对偏移的能力，因此安装时的对中调整精度直接影响使用寿命，若对中偏差超出允许范围，运转过程中会在轴、

　　轴承以及联轴器自身结构上产生附加交变载荷，加速部件的疲劳磨损。结构上没有设置弹性缓冲元件，因此无法吸收传动链路中的冲击振动，更适用于载荷平稳、无频繁正反转的传动工况，相比弹性联轴器，其结构简单、传动精度高、承载能力更强，在对传动同步性要求较高的刚性传动场景中应用广泛。建模过程中需要重点保证止口配合面的尺寸精度、连接孔的位置度公差，以及轴孔与法兰端面的垂直度要求，这些形位公差直接决定了实际装配后的运转稳定性。
