分体式套筒联轴器结构设计方案

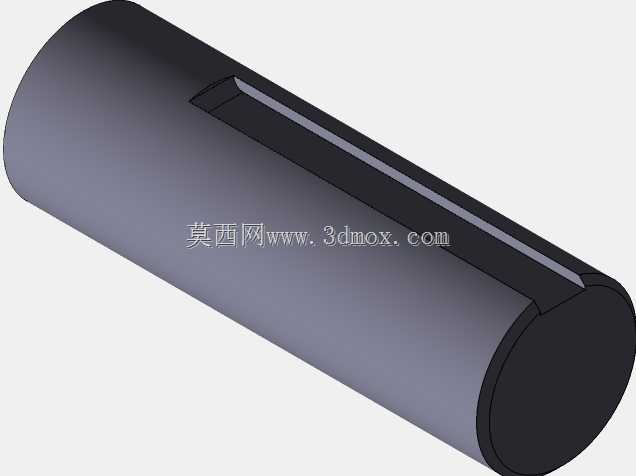

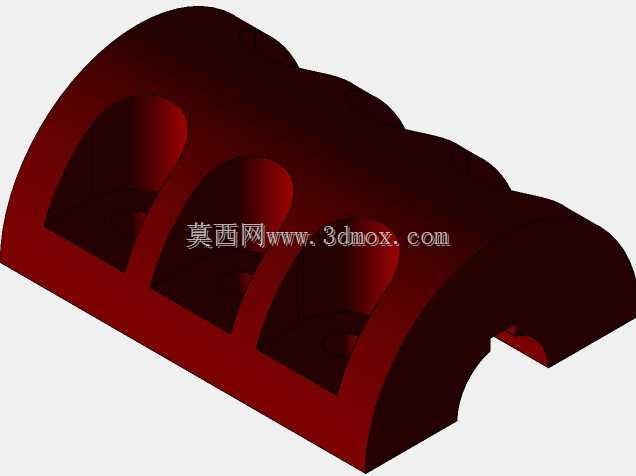

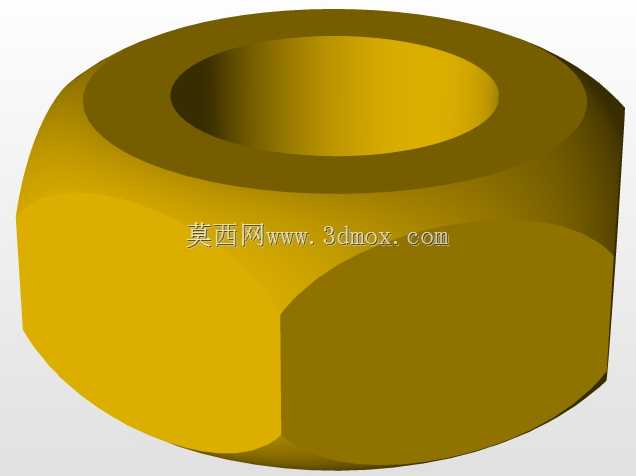

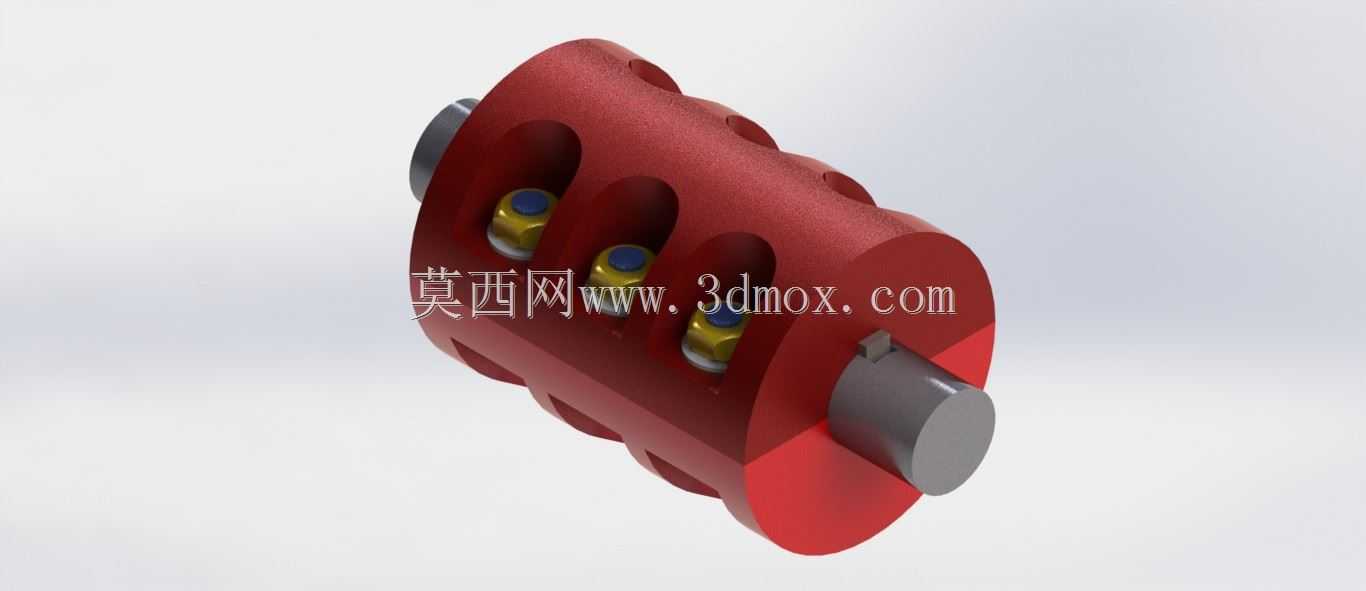

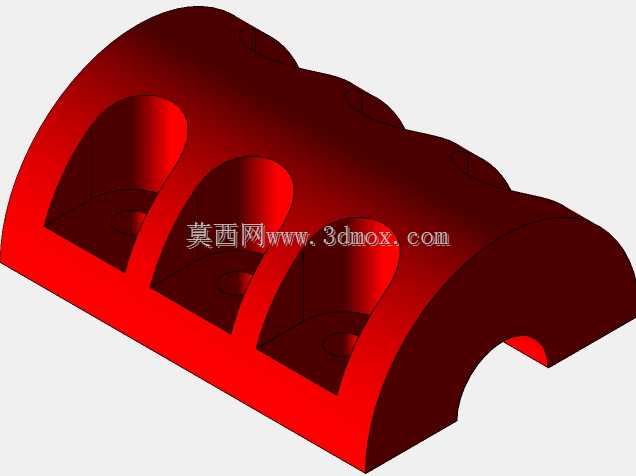

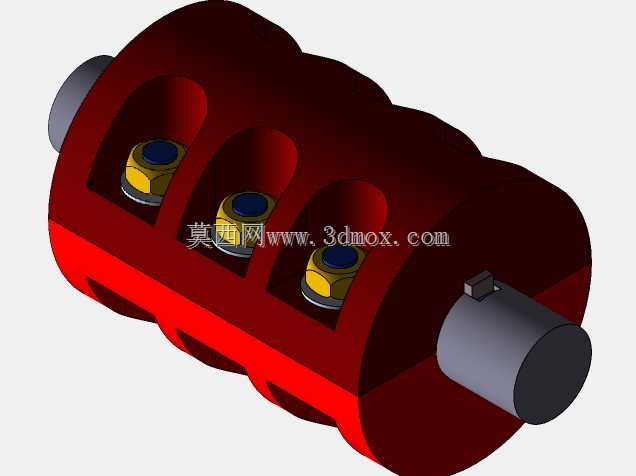

这类分体式套筒联轴器常应用在中小功率传动系统的轴系连接场景中，比如轻工输送线、小型机床进给机构、农用机械辅传系统里，用来实现两根同轴布置传动轴的扭矩传递，同时可以补偿两轴之间微小的径向、角向安装偏差，降低轴系对中精度的装配要求，减少安装调试阶段的人工耗时。和整体式套筒联轴器不同，分体结构的核心设计思路是解决传统套筒联轴器拆装时必须轴向挪动两端设备的痛点，日常维护更换易损件或者调整轴系位置时，不需要拆解两端的电机、减速机或者执行机构，直接拆分套筒的两个半体即可完成拆装作业，大幅缩短产线停机维护的时间。从结构特性来看，主体采用对开式的分体套筒结构，两个半套筒通过周向布置的紧定螺钉实现抱紧固定，螺钉沿套筒轴向均匀排布，保证抱紧力沿轴接触长度均匀分布，避免局部应力集中造成轴表面压痕或者套筒变形。套筒内壁和轴的配合面选用过渡配合公差，既保证装配时的定位精度，又不会因为过盈量过大造成拆装困难，紧定螺钉的端部做了平端处理，和轴表面的定位坑贴合，既可以传递额定扭矩，又能防止联轴器运行过程中出现轴向窜动。设计过程中需要重点控制套筒的壁厚、有效抱紧长度以及螺钉的排布间距，套筒的外径尺寸根据所传递的额定扭矩核算，保证扭矩作用下套筒的环向拉应力处于材料许用应力范围内，有效抱紧长度通常取被连接轴直径的1.2到1.5倍，保证足够的接触摩擦力传递扭矩，避免出现打滑失效。安装边界方面，这类联轴器不需要额外的轴向安装空间，径向尺寸仅比同规格整体套筒略大，适配安装空间紧凑、后期维护频次较高的传动场景，安装时只需要将两个半套筒扣合在两轴的对接位置，交替拧紧周向的紧定螺钉即可，不需要加热或者专用压装工具，现场装配门槛较低。运行过程中，套筒的分体结合面需要做精密铣削加工，保证合模后结合面无缝隙，避免高速旋转时出现动平衡偏差，适配转速通常在每分钟3000转以内的中低速传动场景，对于有冲击载荷的工况，可以在螺钉连接位置增加防松垫圈，提升长期运行的可靠性。和刚性凸缘联轴器相比，这类分体套筒联轴器没有突出的螺栓头或者凸缘结构，外部轮廓更光滑，适合周边有防护壳体、安装空间局促的场合，不需要额外预留螺栓拆装的操作空间，结构更简洁，零件数量少，加工制造成本更低，适合批量应用在标准化的传动单元中。
