实心套筒联轴器结构设计与装配方案

项目分类:3D模型 发布时间:2021-10-25 ID:339511
  • 实心套筒联轴器结构设计与装配方案
  • 实心套筒联轴器结构设计与装配方案
  • 实心套筒联轴器结构设计与装配方案
  • 实心套筒联轴器结构设计与装配方案
  • 实心套筒联轴器结构设计与装配方案

在中小功率传动系统的轴系连接场景里,实心套筒联轴器是应用十分广泛的刚性连接部件,常见于输送线辊筒驱动、小型机床进给轴、轻工设备传动组等对同轴度要求较高、载荷平稳无强烈冲击的工位。这类联轴器依靠整体式套筒结构包覆两根待连接轴的轴端,通过键连接实现扭矩传递,没有额外的缓冲弹性元件,结构本身的刚性足以保证两端轴的同步回转,不会出现回转间隙带来的传动误差,适合对传动精度有一定要求、不允许出现角位移或径向偏移的轴系布局。

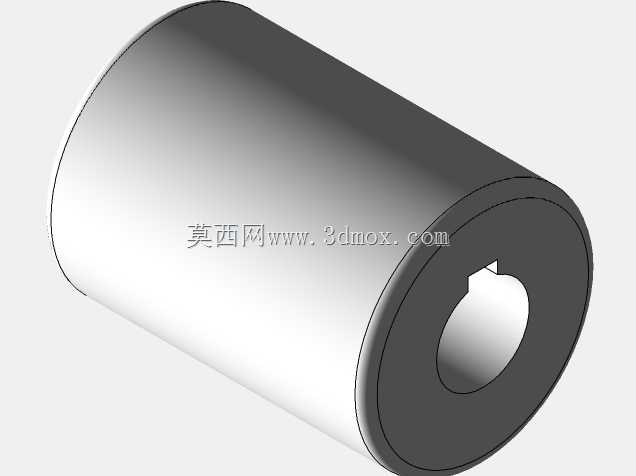

从设计逻辑上看,这款实心套筒联轴器的核心思路是用最简结构实现可靠的轴系刚性连接,整体为圆柱状实心套筒本体,两端分别加工有与待连接轴径匹配的同轴孔,孔内开设标准键槽,安装时将两根轴分别插入套筒两端的孔内,通过平键完成周向固定,部分应用场景下还会额外加装紧定螺钉抵紧轴面,防止轴向窜动。套筒的外径尺寸根据传递扭矩的大小核算,壁厚需满足扭转强度要求,避免传动过程中套筒本体出现扭转变形或断裂;套筒的总长度则要覆盖两端轴的插入深度,保证键连接的接触长度足够,同时要控制整体长度不会占用过多轴系安装空间,适配紧凑的设备内部布局。

实际选型应用时,需要先确认两端待连接轴的轴径尺寸、键槽规格,保证套筒内孔与轴径的配合公差符合过渡配合要求,既不会因为间隙过大出现传动晃动,也不会因为过盈量太大导致装配困难。安装过程中要严格校准两轴的同轴度,因为这类刚性套筒联轴器不具备补偿两轴相对偏移的能力,如果两轴存在较大的径向或角向偏差,运转过程中会在轴和轴承上产生额外的附加载荷,加剧轴承磨损,甚至引发轴的疲劳断裂。和凸缘联轴器、夹壳联轴器等其他刚性联轴器相比,实心套筒联轴器的结构更简单,加工难度低,没有复杂的法兰连接结构或分体夹紧结构,整体回转直径更小,适合安装空间受限的传动位置,同时因为没有外露的连接螺栓等突出部件,运转时的风阻和安全隐患更低,部分有防护要求的设备内可以不用额外加装联轴器防护罩。

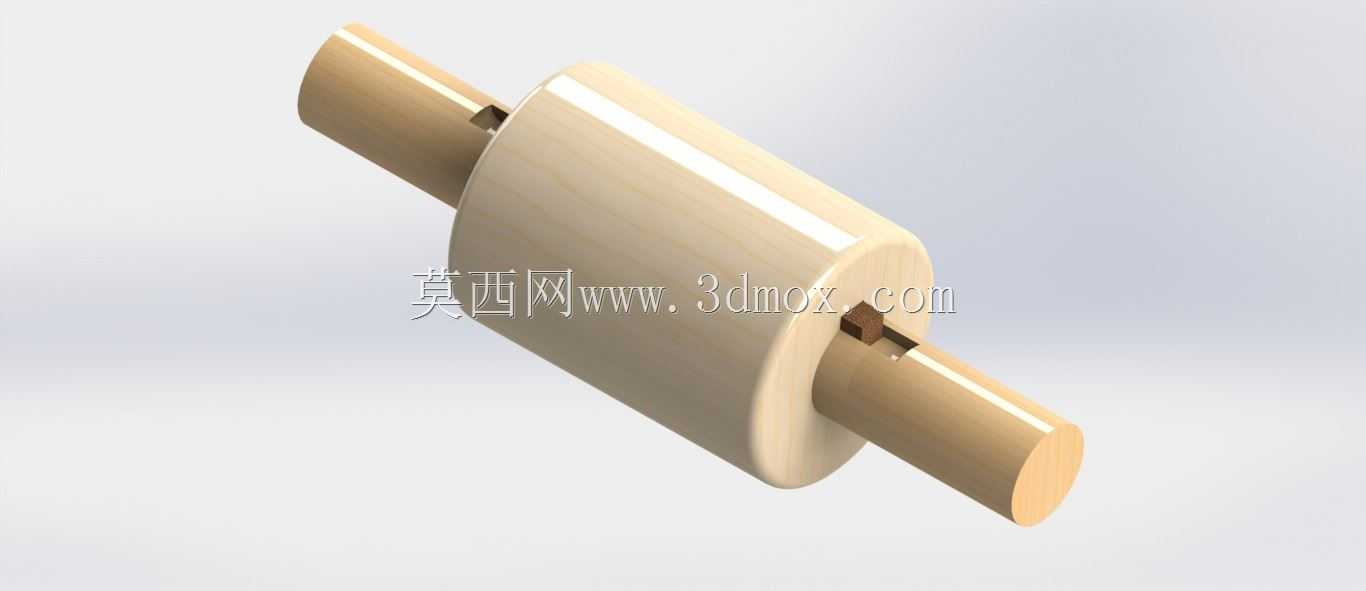

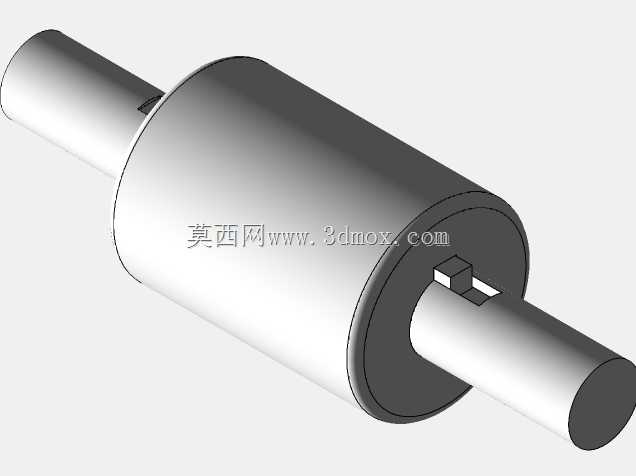

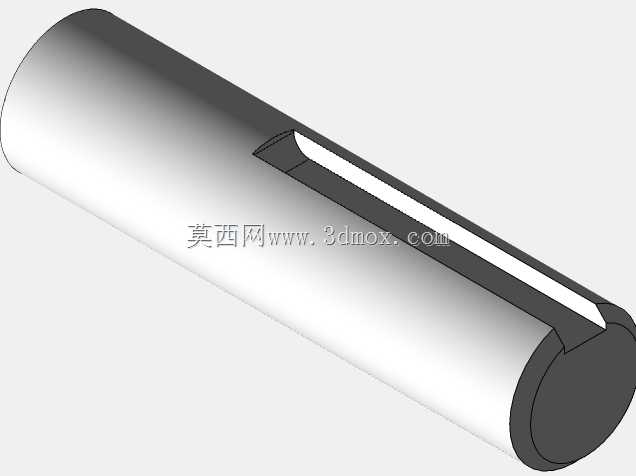

在建模装配过程中,需要重点保证两端内孔的同轴度公差,键槽的位置度要和轴上键槽匹配,装配时先将平键预装在其中一根轴的键槽内,再对准套筒键槽将套筒推入到位,之后再对接另一根轴,确认所有配合面贴合到位后再锁紧轴向固定件,完成装配后可以手动盘车检查回转是否顺畅,有没有卡滞或别劲的情况,避免安装偏差影响后续设备运行。
