套筒与开口销接头组合结构设计

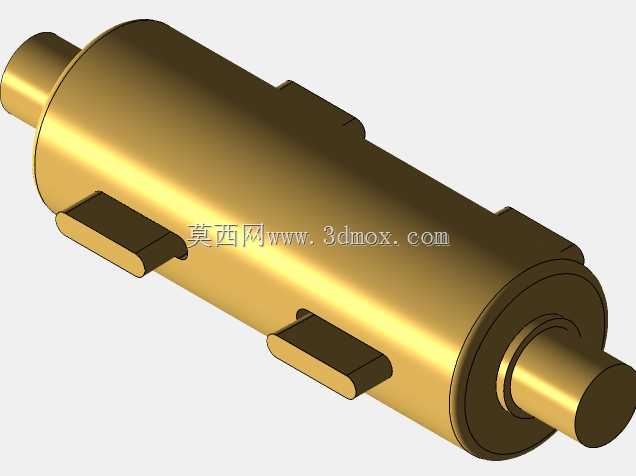

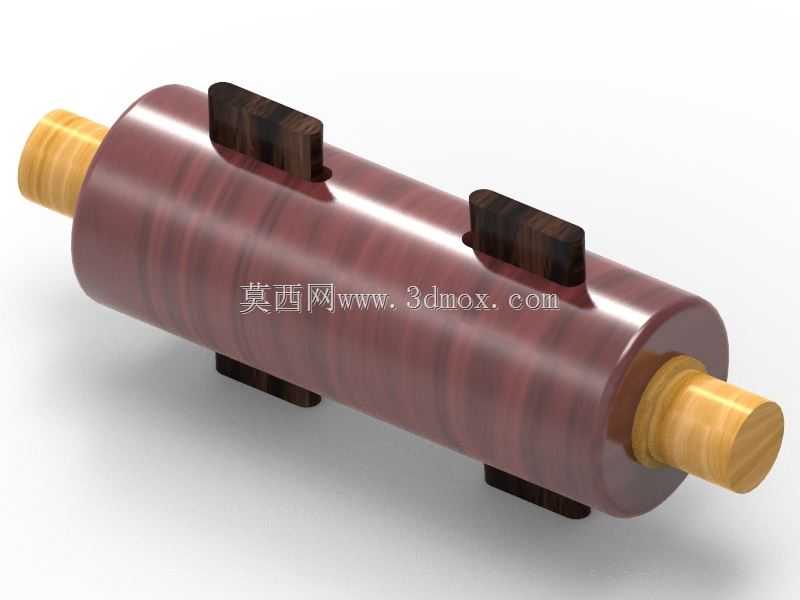

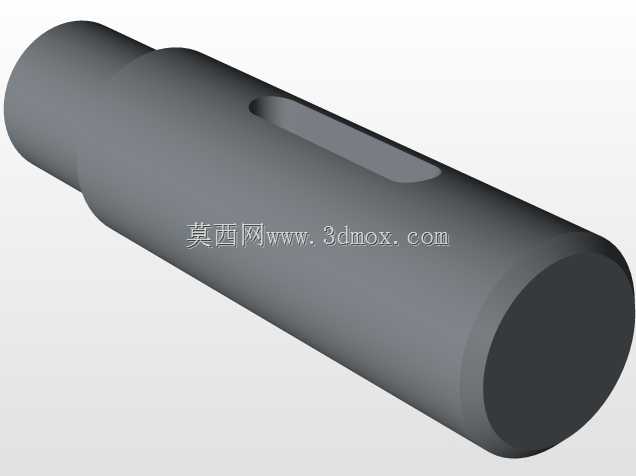

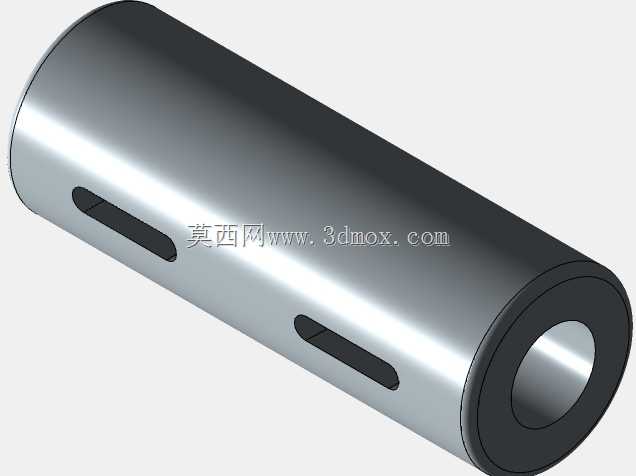

这类套筒与开口销接头组合结构，在轻工输送线、小型农用机具、通用机床辅助传动机构中应用十分广泛，主要承担轴段间扭矩传递、轴向位置限定的作用，相比普通平键连接，搭配开口销的结构能在承受一定冲击载荷的工况下避免连接件轴向窜动，同时拆装难度更低，适合需要定期维护调整的传动节点。从结构设计逻辑来看，主体套筒采用中空等径圆柱主体，两端预留同轴轴头配合段，外圆柱面均匀分布四处凸台结构，凸台的作用一方面是作为周向定位的卡位结构，与配套构件的卡槽配合传递扭矩，另一方面也能在套筒安装时作为施力位点，方便装配时敲击推入配合位，避免直接损伤套筒主体配合面。开口销的安装孔位设置在两端轴头与套筒主体的衔接位置，孔轴线垂直于套筒回转轴线，安装时开口销穿过轴头与配套轴件的对应通孔，掰开销脚即可完成轴向锁紧，无需额外加工螺纹或者配置锁紧螺母，能有效压缩轴系的轴向安装空间。从安装边界来看，套筒主体的外径需要匹配安装位的内腔避让尺寸，两端轴头的配合公差选用过渡配合，既保证装配后同轴度满足传动要求，又能在检修时用拉马顺利拆卸，凸台的径向突出高度控制在3-5mm区间，过高会增加整体转动惯量，过低则无法满足卡位的抗剪切强度要求，开口销的孔径根据轴头直径匹配，通常取轴头直径的1/5到1/4，避免孔位过大削弱轴头的抗扭截面强度。实际建模过程中，需要重点保证两端轴头的同轴度公差，凸台的对称度偏差控制在0.02mm以内，否则装配后会出现卡位卡滞、传动卡顿的问题，开口销孔的位置需要避开套筒内部的应力集中区域，孔口做倒角处理，避免安装开口销时刮伤销体影响锁紧可靠性。这类结构在实际使用中，不需要额外的润滑维护，开口销属于标准易损件，出现磨损变形时直接更换同规格标准件即可，维护成本极低，适合转速不超过1500rpm、冲击载荷中等的传动场景，在小型输送机的辊筒连接、农用脱粒机的传动轴对接、台式钻床的进给轴限位结构中都能看到同类结构的应用。设计时还要注意套筒主体的壁厚取值，壁厚过薄会导致扭矩传递时出现筒体变形，壁厚过大则会增加整体重量，提升材料成本，通常根据传递的额定扭矩计算抗扭截面系数，再预留1.5倍的安全系数确定壁厚，凸台与筒体的衔接位置做圆角过渡，减少应力集中，避免长期受载后出现凸台断裂的问题。
