实心套筒联轴器结构设计与装配方案

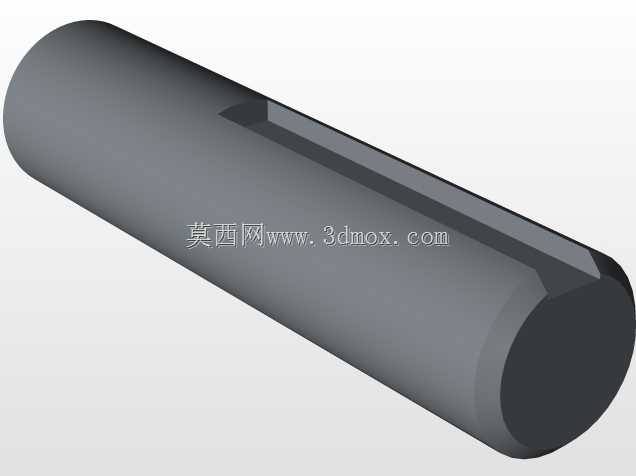

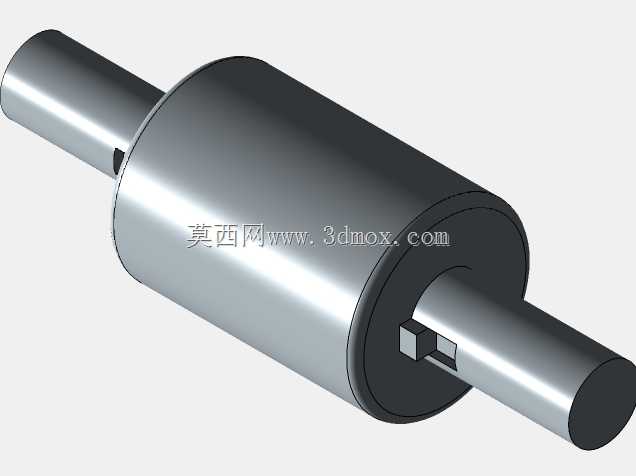

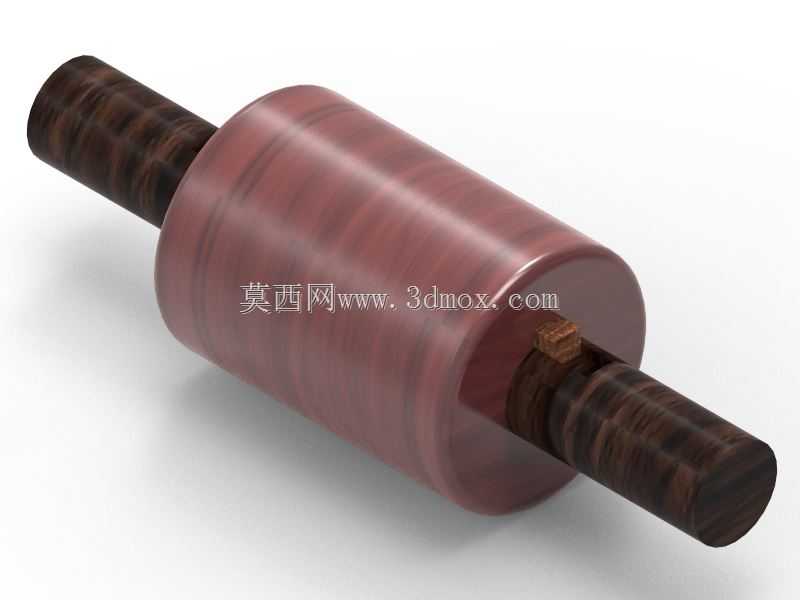

在中小功率传动系统的轴系连接场景中，实心套筒联轴器是应用极为广泛的刚性连接部件，常见于输送线辊筒驱动、小型机床进给轴、轻工机械传动组等对同轴度要求较高的工位，依靠套筒与两轴端的配合面传递工作扭矩，结构无冗余零件，日常维护量极低。这类联轴器的核心设计逻辑是优先保证连接刚性，套筒本体采用整体实心结构，没有分体式结构的拼接间隙，扭转回程间隙几乎为零，能够精准传递输入轴的转动角度，不会因为连接间隙造成传动滞后，适合转速平稳、无频繁正反转冲击的传动工况。设计过程中首先要匹配被连接两轴的轴径公差，套筒内孔与轴的配合通常选用过渡配合，既保证装配时能够顺利压装，又能避免运行过程中轴与套筒之间出现相对滑动；套筒的壁厚需要根据传递的额定扭矩核算，既要保证足够的抗扭强度，又要控制整体外径尺寸，避免占用过多安装空间，通常套筒的有效连接长度为单轴轴径的1.5到2倍，过短会导致配合面压应力过大，过长则会增加装配难度，同时放大两轴同轴度误差带来的附加载荷。套筒与轴的周向固定采用平键连接，键槽的位置精度直接影响装配后的动平衡效果，设计时需要保证两端键槽的对称度公差，避免装配后两轴出现偏斜；如果应用在有轻微振动的工况，还可以在套筒端部加装紧定螺钉作为辅助固定，防止长期运行后键连接出现松动。从安装边界来看，这类联轴器属于轴向装配结构，装配时需要将两轴沿轴向拉开足够的距离，先将套筒套入其中一根轴，对齐键槽位置后推至配合位置，再移动另一根轴插入套筒另一端，对齐键槽后完成装配，因此在做轴系布局时需要预留足够的轴向装配空间，不适合轴向位置无法调整的固定轴系连接。实际选型应用时需要注意，实心套筒联轴器没有补偿两轴相对偏移的能力，安装时必须严格保证两轴的同轴度，径向偏移量需要控制在0.05mm以内，角向偏移不得超过0.05°，否则运行过程中会在轴和轴承上产生极大的附加弯矩，加速轴承磨损，甚至造成轴的疲劳断裂。和夹壳式、凸缘式等其他刚性联轴器相比，实心套筒联轴器的径向尺寸最小，适合安装空间局促、传动中心距较小的场景，整体结构没有突出的连接螺栓，运行时不会产生空气扰动，也不会因为螺栓松动带来安全隐患，外围不需要加装额外的安全防护罩。建模过程中需要重点关注配合面的公差标注，内孔的圆柱度、键槽的宽度公差、两端内孔的同轴度都是核心管控尺寸，装配时需要模拟实际压装过程，检查键与键槽的配合间隙，避免出现过定位导致装配失败；渲染时还原金属表面的氧化质感，能够更直观地呈现零件的加工特征，方便结构设计人员快速理解装配关系，也能为设备选型人员提供直观的外形参考。
