离合器操纵杠杆机械结构设计

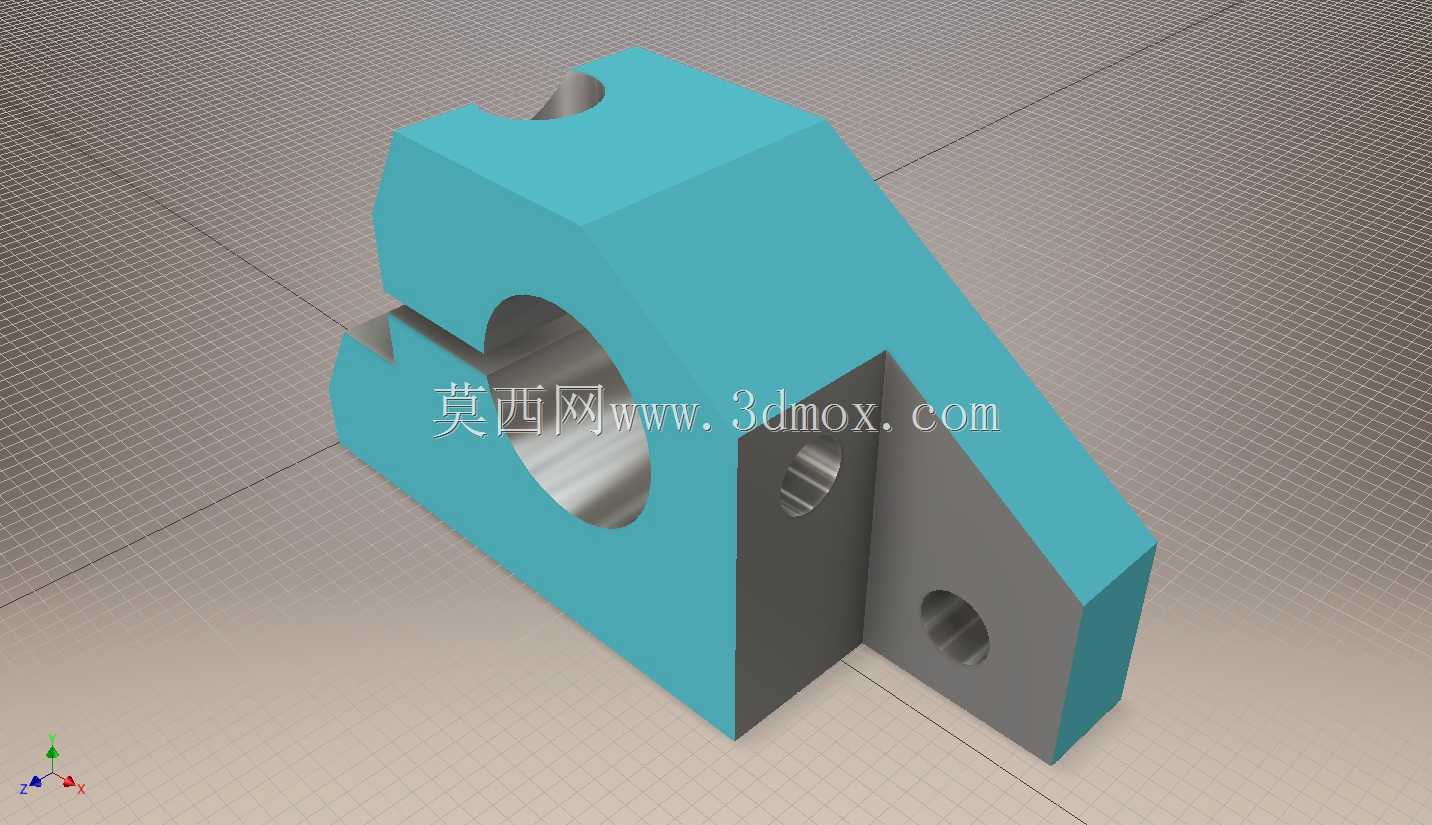

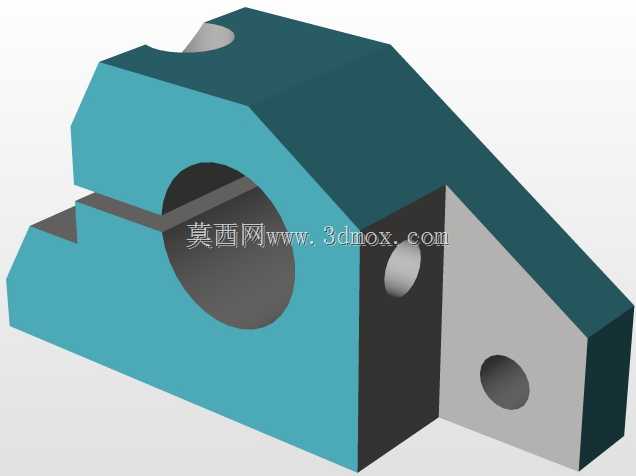

该零件作为离合器操纵系统中的核心传力构件，主要应用于手动传动设备的离合控制回路中，承担驾驶员或执行机构输入力的传导、换向与行程放大功能，直接决定离合操作的手感与动力切断结合的响应精度。从结构设计逻辑来看，主体采用斜置支撑臂搭配大直径轴孔的布局，大直径通孔为铰接旋转支点，孔壁预留足够的配合公差带，可适配标准销轴的间隙配合要求，保证构件绕支点摆动时无卡滞，同时孔端边缘做了倒角处理，避免装配时刮伤销轴表面镀层，也能减少应力集中带来的疲劳开裂风险。支撑臂侧面开设的两个不同规格螺纹孔，分别用于连接离合拉杆与回位弹簧挂装，其中靠近支点的螺纹孔用于固定行程限位块，可通过调整限位块的伸出长度控制离合结合的最大行程，避免分离轴承过度压向膜片弹簧造成部件早期磨损；下方的通孔为拉杆连接孔，孔位经过力臂优化，将输入力的传动效率提升至最优区间，减少操作过程中的力损耗。零件顶部的弧形缺口为拉线避让结构，当操纵杠杆摆动至最大行程位置时，软轴拉线可顺利落入缺口内，避免与构件本体发生运动干涉，缺口边缘做了圆弧过渡，防止长期往复运动中磨损拉线外层护套。安装边界方面，该构件的铰接支点轴线与拉杆安装孔轴线存在固定的空间夹角，安装时需保证支点销轴与安装基座的孔位同轴度控制在合理公差范围内，避免摆动过程中出现别劲现象；构件整体的外轮廓尺寸适配常规中小功率传动设备的离合操纵腔空间，安装后与周边壳体、其他传动杆件的最小安全间隙满足运动包络要求，不会在全行程摆动中出现磕碰。从受力特性来看，构件的斜向加强筋结构将受力时的最大应力区域引导至材料冗余量充足的部位，在保证整体轻量化的前提下，满足频繁往复操作下的结构强度要求，不会出现长期使用后的塑性变形问题。
