杠杆毂机械连接传动结构设计

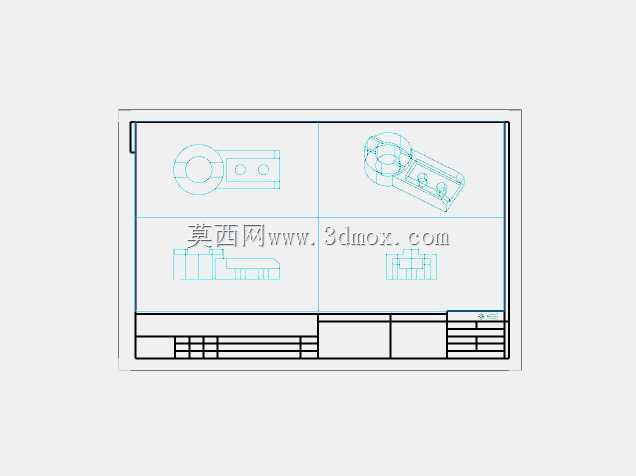

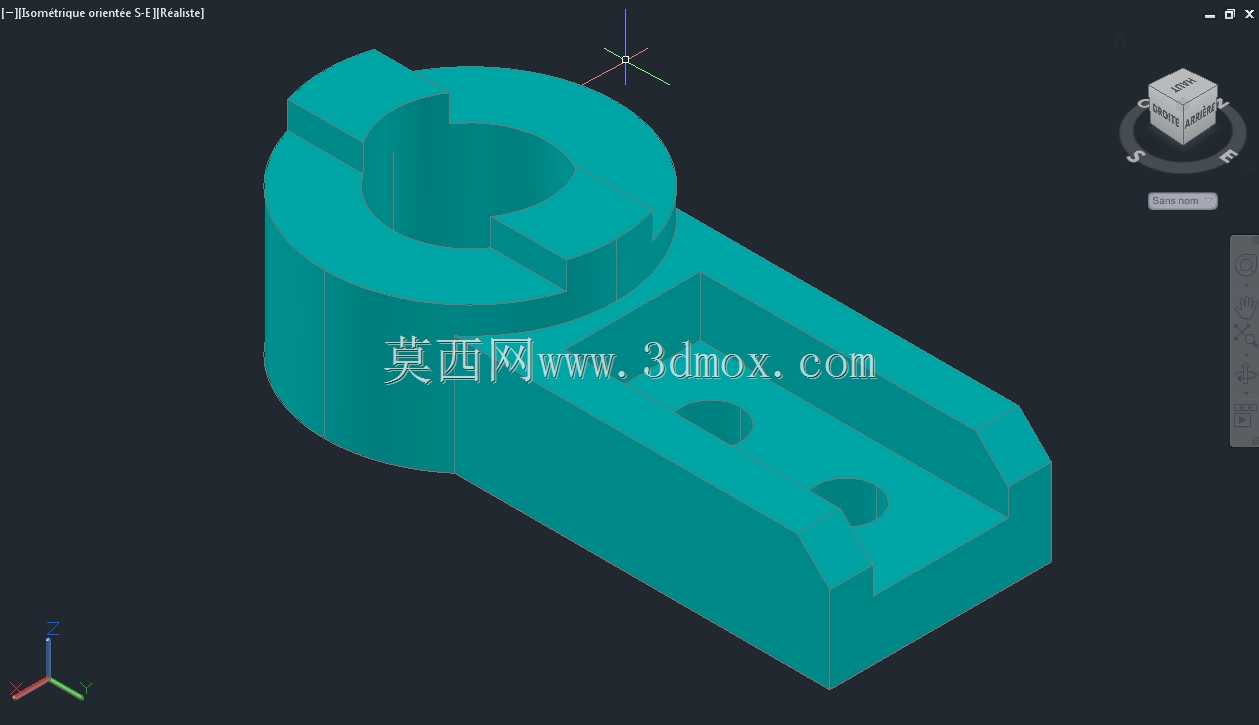

在各类手动操作的杠杆传动机构、小型工装夹具以及轻工设备的手动调节单元中，杠杆毂是承担扭矩传递、杠杆支点定位以及动作传导的核心连接零件，这类零件常见于机床的手动进给操纵机构、工装的快速夹紧单元、小型输送设备的手动拨叉组件中，负责将杠杆端输入的摆动力矩平稳传递到执行端，同时保证铰接位置的转动精度与结构刚性。从结构设计来看，该零件采用一体化铸造成型后机加工的工艺思路，主体分为上部的铰接套筒段与下部的安装基座段，上部套筒为带开口槽的环形结构，开口槽的设计用于配合锁紧件实现与铰接轴的无间隙配合，消除铰接位置的回转间隙，避免杠杆动作过程中出现空程，套筒的内孔尺寸匹配常用的铰接轴径，壁厚经过受力校核，能够承受杠杆端输入的最大扳动力矩而不发生塑性变形。下部的安装基座为带两个安装孔的长条形结构，基座两侧设置有定位凸台，安装孔为沉孔设计，用于穿装固定螺栓将杠杆毂与被驱动的滑动件或者拨叉件刚性连接，基座的长度方向尺寸匹配对应安装位的行程边界，保证杠杆摆动过程中基座不会与周边的机架结构发生运动干涉。设计过程中首先根据杠杆的最大操作力、力臂长度计算铰接位置的最大接触应力，以此确定上部套筒的内径与壁厚参数，开口槽的宽度根据锁紧螺栓的规格确定，保证锁紧后套筒对铰接轴的抱紧力足够抵消传动过程中的径向窜动。下部安装基座的两个安装孔中心距严格匹配被连接件的安装孔位，沉孔深度保证螺栓头部完全沉入基座平面以下，避免螺栓突出影响周边零件的运动，基座与上部套筒的衔接位置做了圆弧过渡处理，避免应力集中导致零件在反复受载过程中出现断裂失效。实际装配时，首先将铰接轴穿入上部套筒内孔，拧紧开口槽位置的锁紧螺栓实现套筒与铰接轴的位置固定，再通过下部基座的两个沉孔穿装螺栓，将杠杆毂与末端执行件连接为整体，装配完成后需要手动扳动杠杆测试摆动顺畅度，确认整个行程范围内无卡滞、无异常晃动，铰接位置的转动阻尼均匀，不会出现过松或者过紧的情况。这类零件的外形尺寸需要严格适配安装空间的边界，上部套筒的外径不能超过周边护罩的内空尺寸，下部基座的宽度要匹配安装滑槽的槽宽，保证滑动过程中不会出现偏磨，零件的整体高度要保证杠杆安装后与操作面的距离符合人体工程学要求，方便操作人员施力。
