半套筒联轴器结构设计与装配方案

　　在中小功率传动系统的轴系布局中，半套筒联轴器是应用频次极高的刚性连接部件，常见于轻工输送设备、小型机床进给单元、农用机械辅助传动段这类对同轴度要求可控、冲击载荷偏小的工况场景，核心作用是实现两根同轴线排布轴段的刚性连接，同步传递旋转扭矩，同时可在一定范围内补偿安装过程中产生的微小轴向、径向偏差，避免轴系因安装错位产生额外的交变弯曲应力。

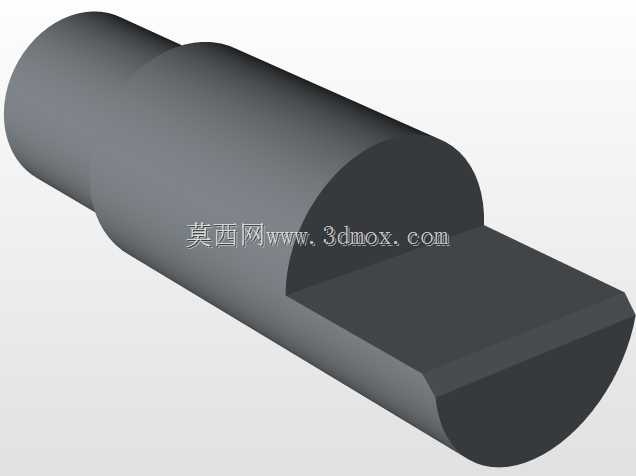

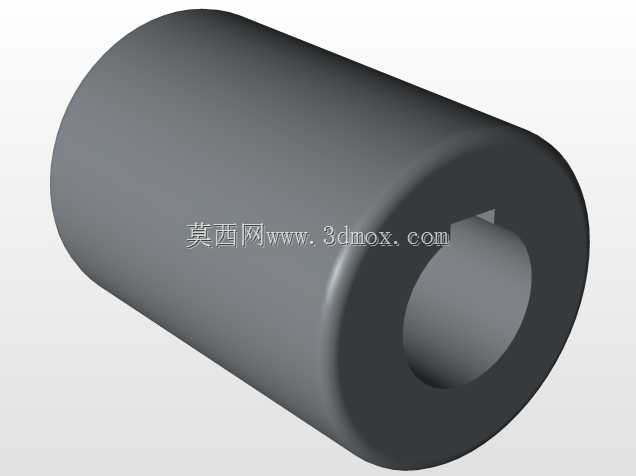

　　从结构设计逻辑来看，这款半套筒联轴器采用分体嵌套式结构，主体为中空套筒主体，两端分别设置与待连接轴端适配的轴孔配合段，其中一端轴孔与主动轴采用过渡配合加平键周向固定，另一端轴孔与从动轴采用间隙配合配装锁紧键块，相比整体式套筒联轴器，半套结构的拆装便捷性大幅提升，不需要大幅移动两端的传动设备即可完成联轴器的装拆维护，适配设备后期运维的实际需求。套筒外壁做了等直径圆柱面设计，没有多余的凸起结构，旋转过程中风阻极小，也不会勾挂周边的管线、防护构件，适合安装在设备内部防护空间有限的传动位置。

　　设计过程中需要重点把控几个核心尺寸边界：首先是套筒的总长度，需要覆盖两端轴头的插入深度，同时预留出锁紧键块的安装空间，避免键块突出套筒外壁干涉周边部件；其次是两端轴孔的同轴度公差，需要控制在0.02mm以内，否则装配后会出现轴系跳动超标的问题，高速运转时会产生明显振动；再者是套筒壁厚的取值，需要根据传递的额定扭矩做强度校核，确保在额定载荷下套筒不会出现扭转变形，键槽位置的应力集中区域需要做小圆角过渡，避免长期交变载荷下出现疲劳裂纹。

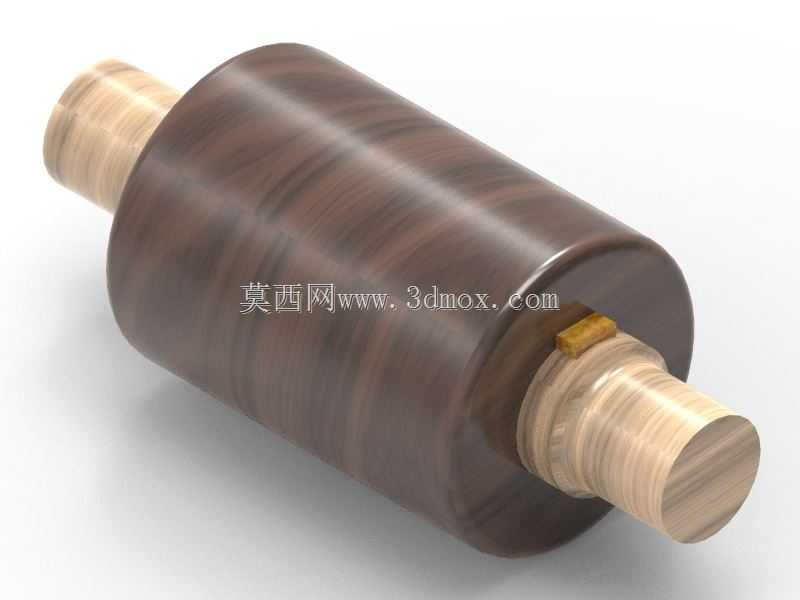

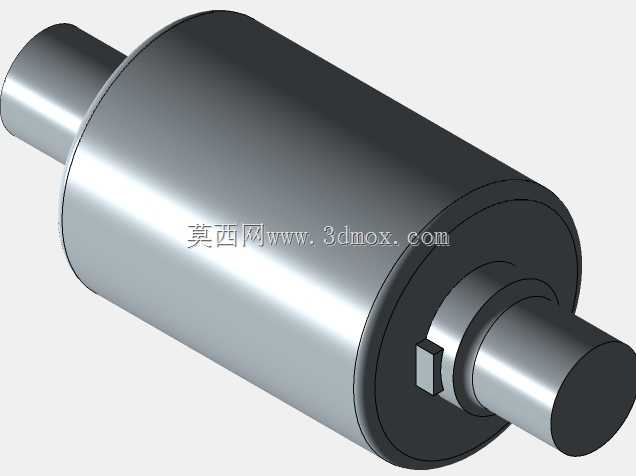

　　实际选型装配时，需要先确认两端待连接轴的轴径尺寸、键槽规格与联轴器轴孔参数完全匹配，装配前清理轴头和轴孔表面的毛刺、油污，主动轴端插入后先预装平键确认周向固定无松动，再将从动轴端插入套筒对应位置，嵌入锁紧键块后做轴向固定，装配完成后需要盘动轴系检查旋转灵活性，确认无卡滞、无径向跳动后再启动设备带载运行。这类联轴器不适合用在正反转频繁、冲击载荷大的重载传动场景，也无法补偿较大的轴线偏斜，选型时需要结合实际工况的载荷特性、安装空间综合判断，避免错选导致传动失效。
