压盖填料函密封组件结构设计

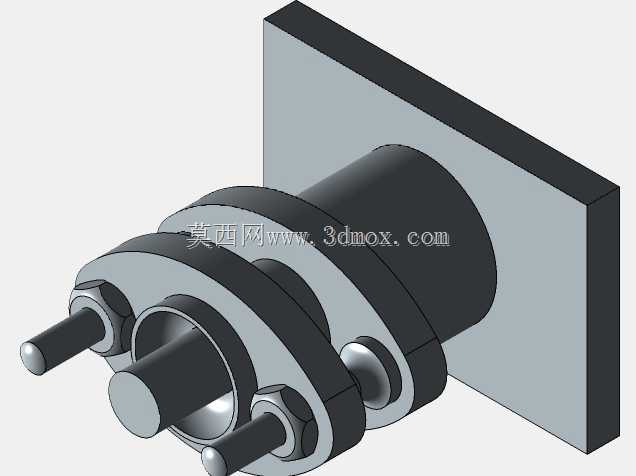

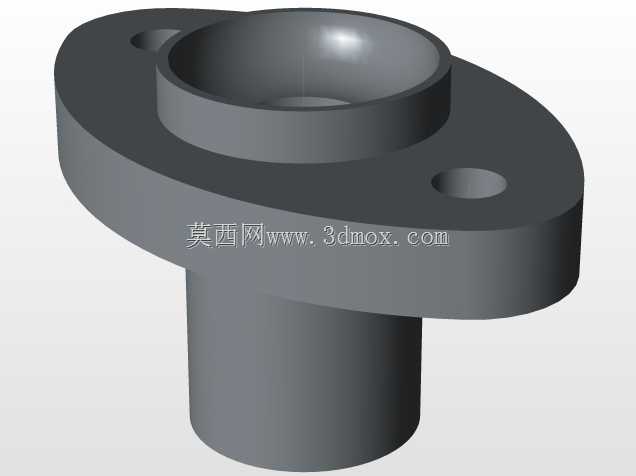

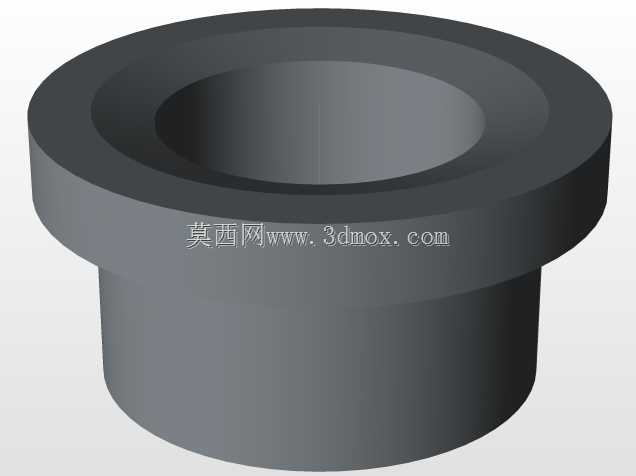

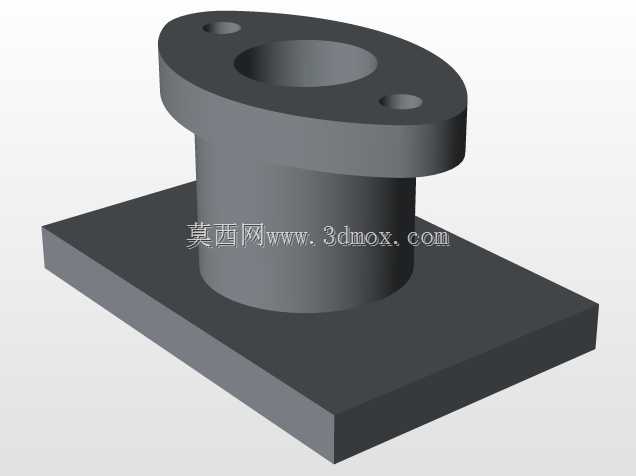

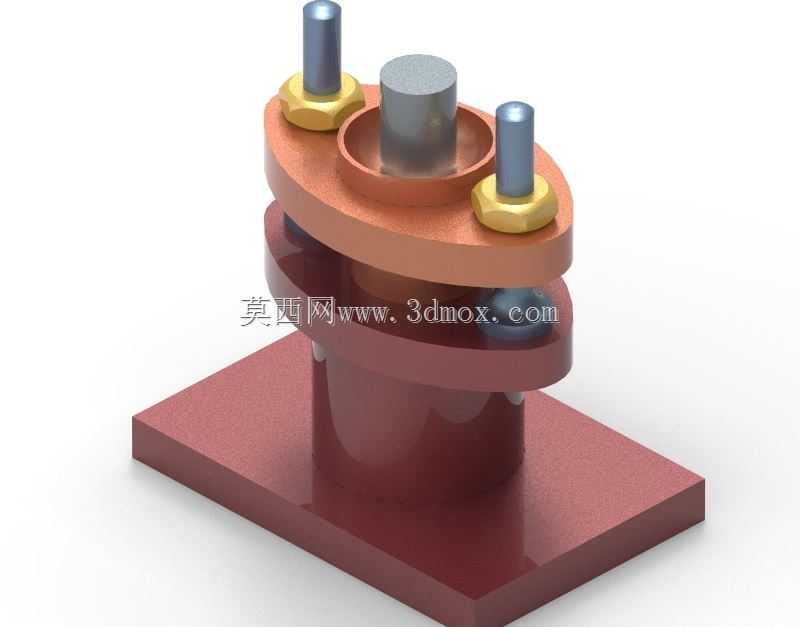

这套压盖填料函组件，核心应用在泵类、阀类、反应釜搅拌轴以及各类低压流体输送设备的动密封部位，用来封堵旋转轴或往复杆与设备壳体之间的环形间隙，避免内部输送的流体、润滑介质向外泄漏，同时阻挡外界粉尘、杂质进入设备腔体。从结构布局来看，底部采用方形安装法兰底座，四个角预留了螺栓安装孔位，可直接通过螺栓与设备壳体的安装面贴合固定，安装时需保证底座端面与轴的垂直度公差控制在0.1mm以内，避免压盖压紧后出现偏磨导致密封失效。中间的填料函腔体为圆筒形结构，内部用来填充盘根类密封填料，腔体的内径与轴的外径配合间隙控制在0.3-0.5mm，既给填料留出足够的填充压缩空间，也避免间隙过大导致填料被介质压力挤出。上方的压盖为带两个对称螺栓耳的环形结构，两个紧固螺栓穿过压盖耳的通孔与下方底座的螺纹孔配合，通过拧紧螺栓上的六角螺母，可均匀推动压盖向下挤压填料腔内的盘根，让盘根产生径向变形紧密贴合在轴表面，实现密封效果。设计时特意将两个压紧螺栓对称布置在压盖两侧，拧紧过程中需交替逐步拧紧螺母，保证压盖端面始终与轴保持垂直，避免单侧压紧力过大导致压盖偏斜，刮伤轴表面或者造成填料受力不均出现泄漏。压盖中心的通孔与轴的配合间隙控制在0.2-0.4mm，间隙过小容易在轴运转时与压盖发生摩擦磨损，间隙过大则会导致填料被挤出。从安装边界来看，方形底座的边长尺寸适配常规DN25-DN50通径的设备轴封安装位，整体组装后的高度可根据填料填充的层数调整，常规工况下填充3-4层盘根即可满足0.6MPa以内的流体密封需求。这类密封结构相比机械密封成本更低，维护更换方便，只需松开螺母取下压盖即可更换内部老化的填料，不需要拆解设备的传动端，广泛应用在给排水、化工、轻工等行业的低压流体设备上，尤其适合输送含少量颗粒杂质的介质工况，对轴的表面精度要求比机械密封更低，后期维护成本仅为机械密封的五分之一左右。建模过程中对所有配合面做了公差匹配，螺栓与孔的间隙、压盖与填料腔的同轴度都做了约束，可直接用于指导零件加工与组装调试，也可作为同类轴封结构设计的参考模板，调整底座尺寸、压盖螺栓间距即可适配不同轴径、不同压力等级的密封需求。
