钩头与开口销木质拼接接头结构设计

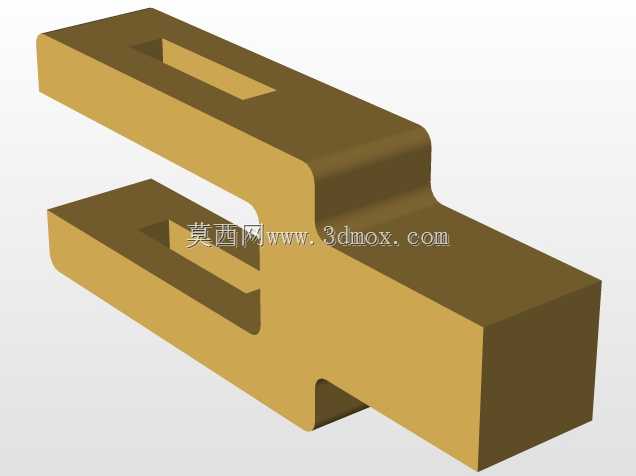

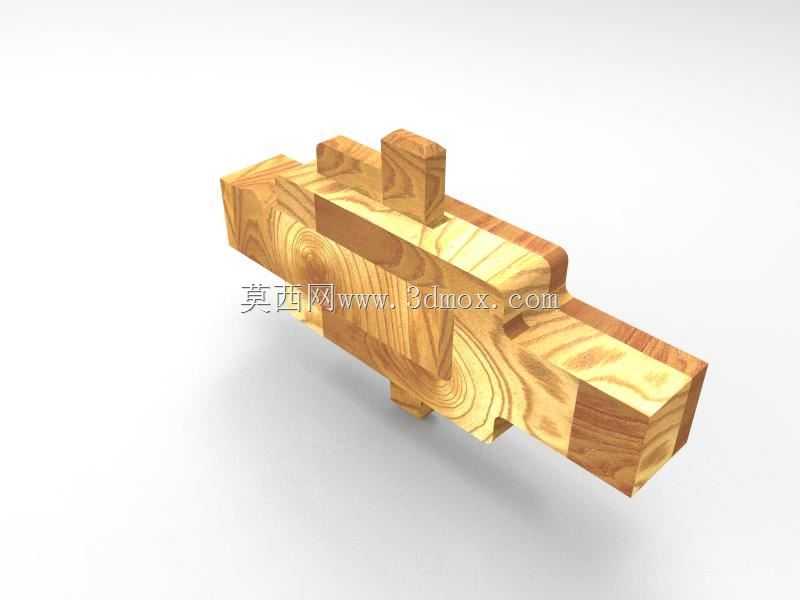

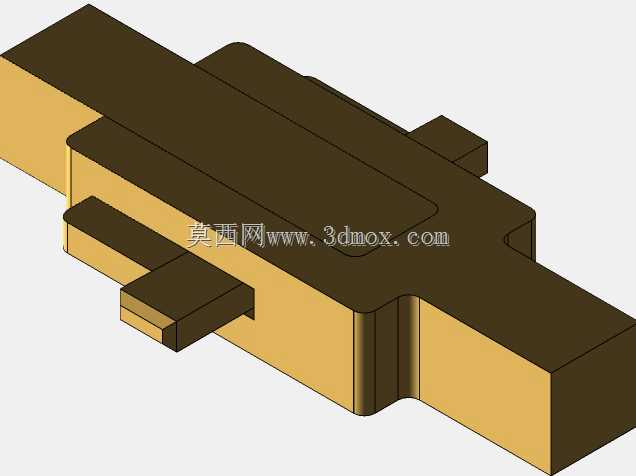

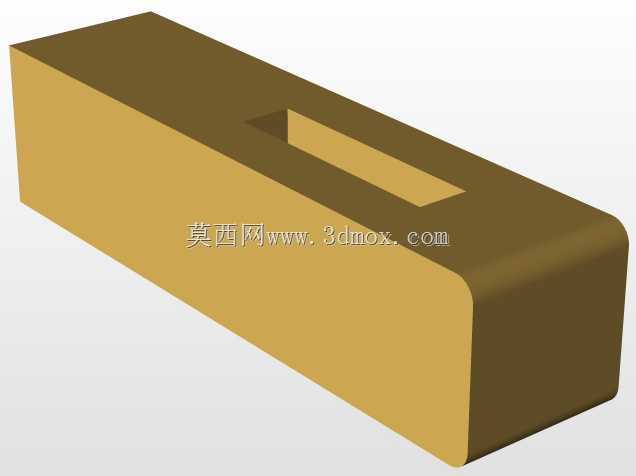

这类钩头搭配开口销的接头结构，在轻载传动、可拆卸式工装连接、小型木质机具的杆件拼接场景中应用十分广泛，区别于金属紧固件的刚性连接，木质拼接接头依靠自身结构的咬合实现限位，配合开口销的防脱设计，既保留了木质构件拆装便捷、无额外紧固件锈蚀风险的优势，又能满足日常使用中反复拆装的结构强度要求。从实际使用场景来看，这类接头常出现在教学用木质机械演示教具、小型木质工装夹具的杆件连接、传统木工结构的创新改良设计中，不需要额外的粘接或者金属螺丝固定，仅靠结构本身的形位配合就能实现可靠连接，安装时只需将钩头端对准对应卡槽推入，待钩头完全卡入卡槽到位后，将开口销插入预留的销孔内，就能完成整个连接过程，拆卸时只需拔出开口销，反向推出钩头即可分离构件，整个拆装过程不需要额外工具，操作门槛极低。从设计思路上看，整个接头的结构完全围绕“无紧固件可靠连接”的核心需求展开，钩头部分的楔形导入面做了15度的斜角处理，既能够降低安装时的对位难度，推入过程中依靠斜面导向自动找正，又能在完全到位后依靠钩头的直面台阶实现轴向限位，避免受拉时松脱；开口销的预留孔位设置在钩头卡槽的侧方，销体插入后刚好挡住钩头的回退路径，哪怕构件受到反复的冲击载荷，钩头也不会从卡槽中滑出。外形尺寸方面，整个接头的主体截面为正方形，适配常见的方形木质杆件拼接需求，安装边界上，钩头的伸出长度与卡槽的深度做了等尺寸匹配，安装到位后两个拼接构件的端面完全贴合，没有突出的结构，不会额外占用安装空间，销孔的直径与开口销的直径做了小间隙配合，既保证销体插拔顺畅，又不会因为间隙过大出现晃动。结构细节上，所有的棱边都做了小尺寸的倒角处理，避免木质构件在拆装过程中出现边角崩裂的问题，同时也能降低安装时的划伤风险，钩头的受力面做了加厚处理，对应卡槽的受力位置也做了局部的加强结构，避免反复拆装后出现木质结构的磨损塌陷，延长构件的使用寿命。这类结构的建模过程需要重点关注配合面的形位公差，尤其是钩头与卡槽的配合间隙、销孔与销体的同轴度，间隙过大会导致连接后晃动明显，间隙过小则会出现安装卡滞，甚至在推入过程中撑裂木质构件，实际建模时需要根据木质材料的形变特性预留合理的配合余量，才能保证最终结构的使用手感与连接可靠性。
