承插式开口销管路连接接头结构设计

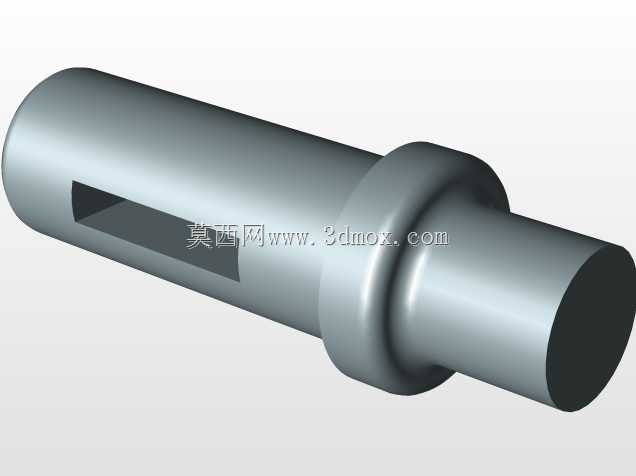

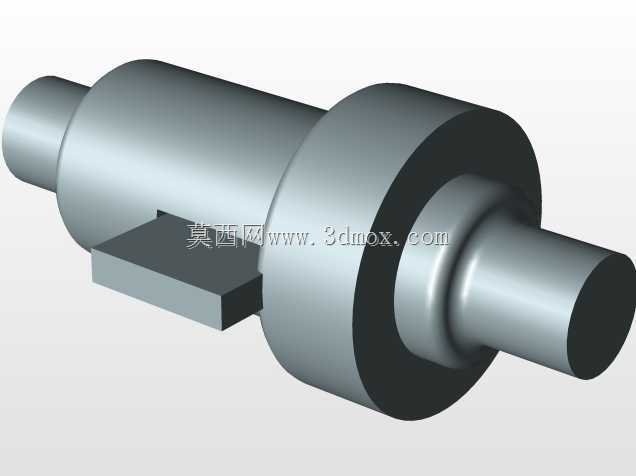

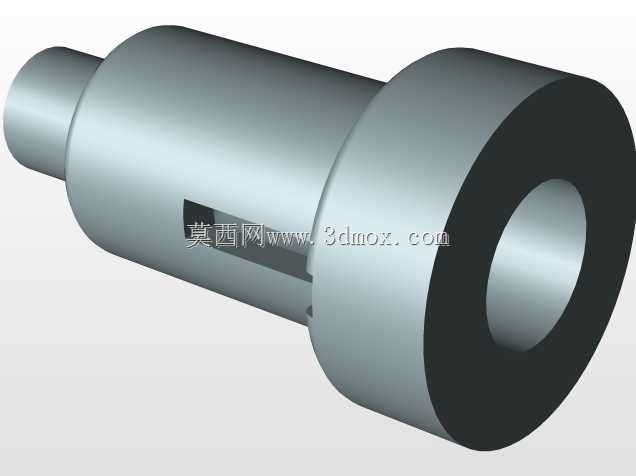

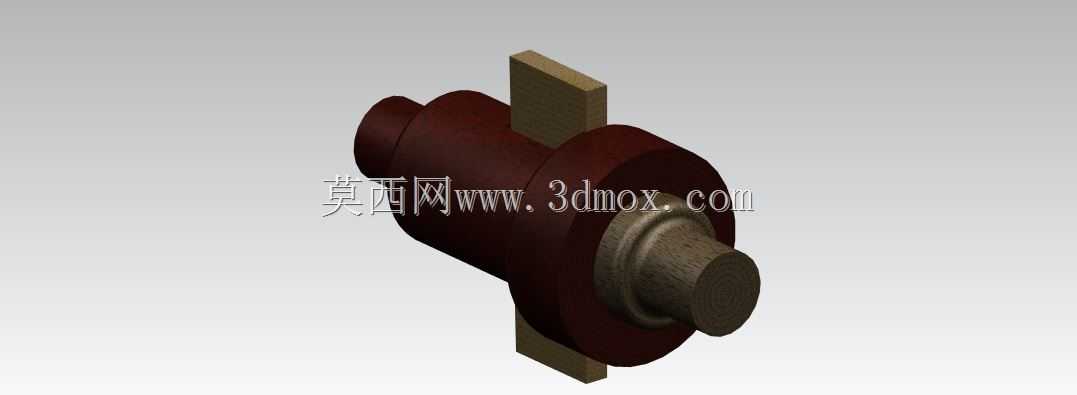

在流体输送管路的布设场景中，接头部件是决定管路系统密封可靠性与装拆效率的核心零件，这款承插式开口销接头主要面向中低压液压、气动管路的固定连接需求，适配常规金属管路的现场装配工况。从结构功能来看，接头主体采用阶梯轴式的承插结构设计，一端为带限位凸台的承插端，可直接套入对应外径的管路端部，凸台结构能够在管路插入时形成轴向定位，避免管路插接过深导致的通径缩径问题，保障管路内部流体的通流截面稳定，减少不必要的流阻损失。开口销作为该接头的核心锁止部件，采用垂直于管路轴向的穿设安装方式，销体贯穿接头本体与插接到位的管路端部预制孔，可在管路承受轴向拉脱力、设备运行带来的振动载荷时，提供可靠的机械锁止力，避免传统螺纹接头在振动工况下易出现的松脱渗漏问题。设计过程中，首先需要匹配常用管路的外径公差带，承插内孔的尺寸公差按照过渡配合的精度要求设定，既保证管路能够顺利插入完成装配，又能控制配合间隙在密封件的可补偿范围内，配合承插端内置的密封槽安装弹性密封件，可实现管路连接位置的静密封，满足常规工况下的无渗漏要求。开口销的安装孔位置需要经过受力校核，孔中心距承插端面的距离需保证销体穿入后，能够完全覆盖管路端部的锁止孔，同时避免孔位过于靠近端面导致接头本体的结构强度不足，在承受额定拉脱力时出现孔边开裂的问题。接头本体的外形采用圆滑过渡的阶梯结构，没有尖锐的棱角结构，既能够降低装配过程中操作人员被划伤的风险，也能减少管路布设时与周边部件的干涉概率，外圆的凸台结构还可作为装配时的受力点位，方便使用工装将接头与管路压装到位，不需要额外设计复杂的夹持结构。安装边界方面，该接头的径向最大尺寸为中部凸台的外圆直径，轴向尺寸从承插端面到另一端的连接端面整体紧凑，不需要预留过大的安装操作空间，适合在设备内部管路排布密集、操作空间受限的场景下使用，开口销的装拆只需要简单的卡钳工具即可完成，不需要配备专用的螺纹紧固工装，能够大幅提升现场管路装配与后期维护的作业效率。在实际应用中，这类接头常被用在工程机械的液压辅助管路、小型气动设备的气路连接、机床润滑系统的输油管路等场景，相比传统的卡套式接头，其结构更简单，加工成本更低，对装配人员的技术要求也更低，能够在保证连接可靠性的前提下，降低管路系统的整体装配成本。
