商用车整体式转向节Creo结构设计

本次呈现的转向节结构，主要适配轻中型商用车的前转向桥装配场景，是底盘转向系统里承担载荷传递与动作执行的核心构件。在整车行驶过程中，该部件需要同时承受垂直载荷、纵向制动力与侧向转向力，还要为转向主销、轮毂轴承、制动底板等周边零件提供精准的安装定位基准，其结构强度与形位公差直接决定整车转向操控的平顺性与行驶安全性。

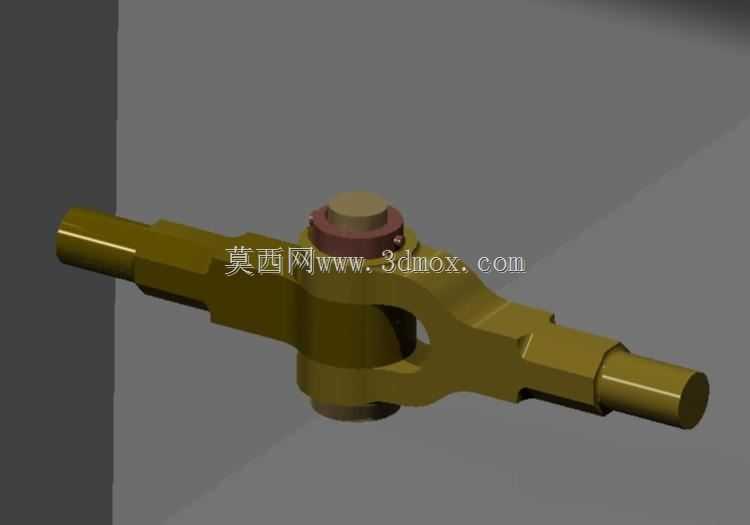

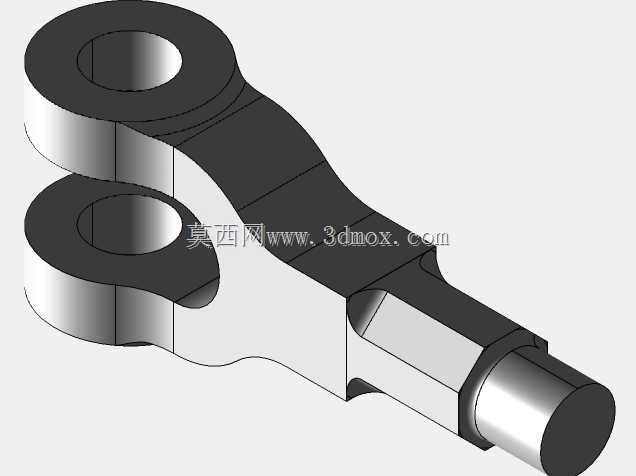

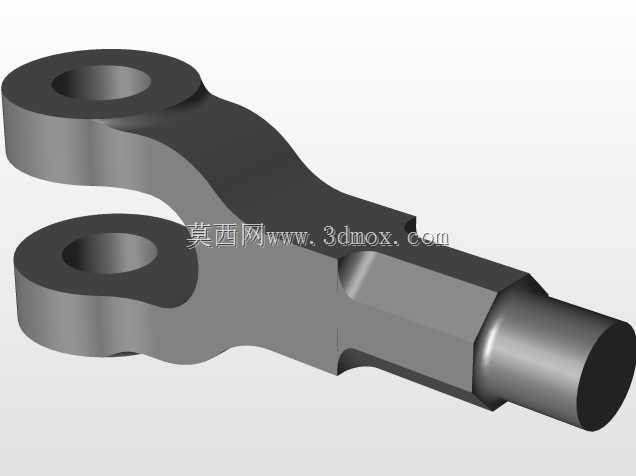

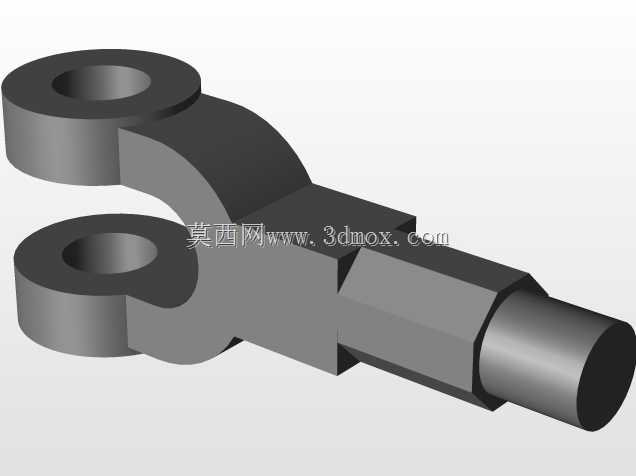

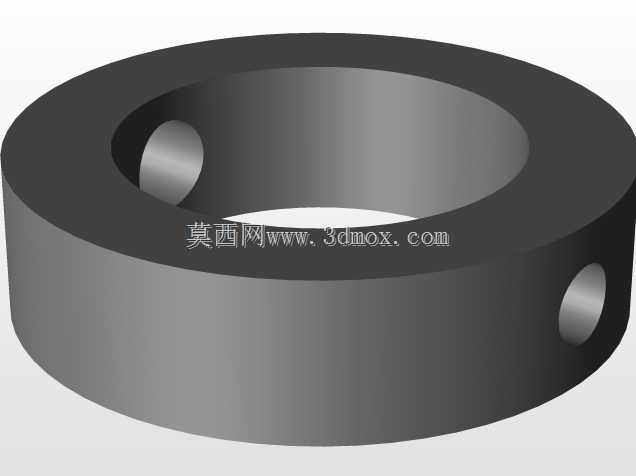

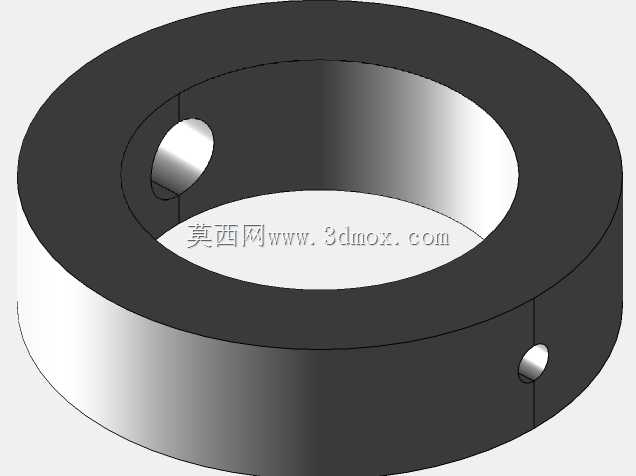

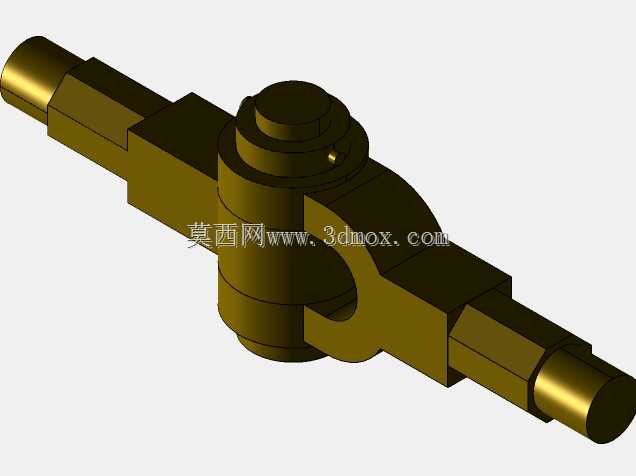

从结构设计逻辑来看，该转向节采用整体式锻造成型的本体方案，中间的叉型耳座预留主销安装孔位，孔位同轴度公差控制在0.02mm以内，保证主销压装后转向动作无卡滞；两侧延伸的轴颈为阶梯式结构，分别匹配轮毂内轴承、外轴承的装配尺寸，轴颈表面预留磨削加工余量，满足轴承配合面的粗糙度与硬度要求；上端的凸台结构用于安装转向摇臂，通过螺栓孔的位置度约束保证转向力矩传递的精准性，下端的凸缘则为制动底板提供安装面，孔位布局适配常规鼓式制动器的安装尺寸。

在安装边界设计上，两侧轴颈的同轴度、主销孔与轴颈的垂直度都经过反复校核，避免装配后出现轮毂偏磨、转向回正力异常的问题；叉耳内侧的开档尺寸严格匹配前桥工字梁的端部厚度，预留0.1-0.2mm的装配间隙，同时保证主销穿过时的同轴度要求；所有安装孔的螺纹规格、深度都对应通用商用车的标准紧固件选型，无需额外定制连接件即可完成整车装配。

建模过程中对各部位的过渡圆角做了针对性处理，轴颈与本体连接位置、叉耳根部的圆角半径不小于5mm，避免应力集中导致的锻件开裂或疲劳失效；同时对非加工面的拔模斜度做了统一设置，适配模锻生产的工艺要求，减少后续机加工的余量浪费。整个结构在满足承载强度要求的前提下，通过优化本体的壁厚分布，尽可能降低零件自重，减少前桥的簧下质量，提升整车的行驶减震性能。
