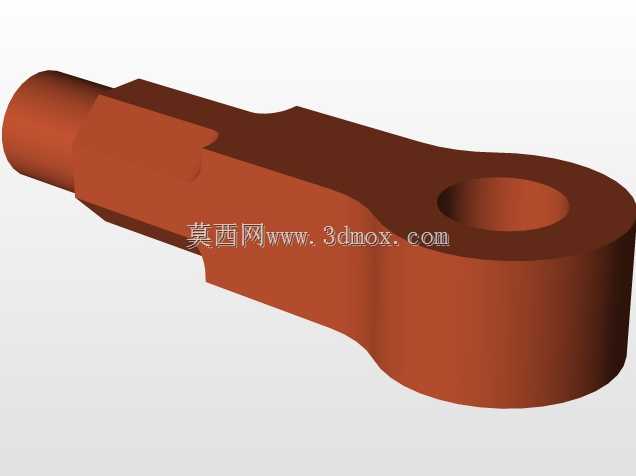

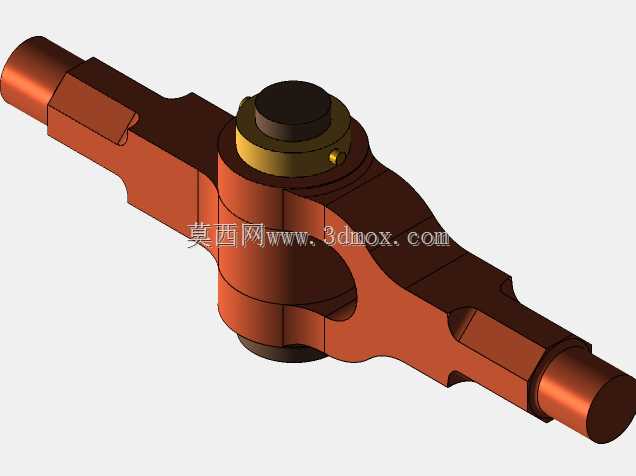

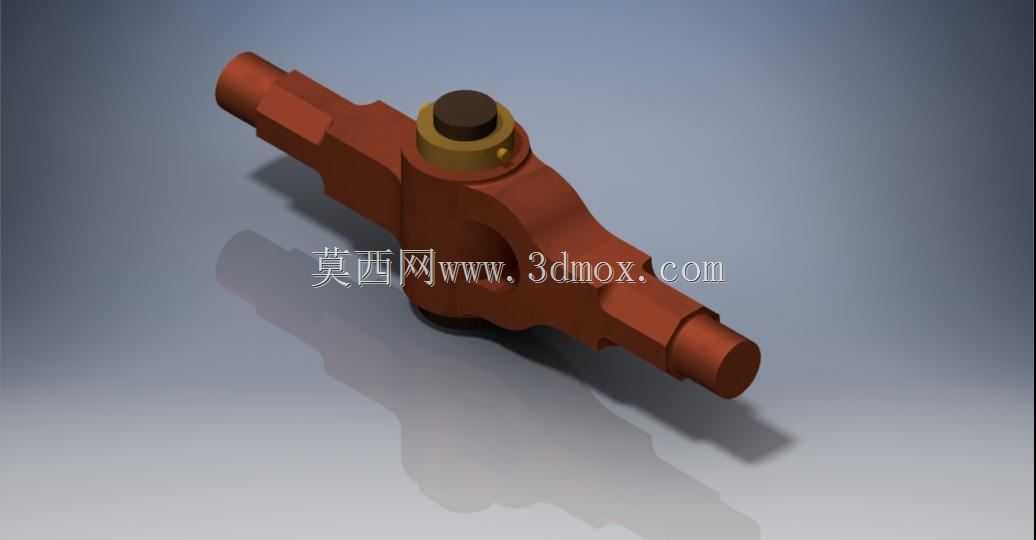

在商用车与乘用车的底盘转向系统中,转向节是承担车轮载荷传递、实现转向动作的核心承载构件,日常行驶中需要同时承受来自路面的垂直冲击、制动时的纵向力矩以及转向过程中的横向载荷,其结构强度与装配精度直接决定整车行驶的操控稳定性与行驶安全。该转向节整体采用叉形对称布局,中部设置有主销安装的同轴孔位,孔位内部预留了衬套压装的公差余量,可适配不同规格的推力轴承与密封组件,两端伸出的轴颈分别用于连接轮毂轴承单元与转向拉杆球头,轴颈根部做了大圆弧过渡处理,能够有效分散交变载荷作用下的应力集中,避免长期服役过程中出现疲劳断裂问题。设计过程中优先考虑了装配工艺的可行性,主销孔与上下摆臂连接端面的垂直度公差控制在0.02mm以内,保证主销安装后内倾角与后倾角符合底盘调校的参数要求,转向节本体上集成的制动卡钳安装位采用了凸台定位结构,无需额外调整即可保证制动盘与卡钳的配合间隙,减少总装车间的装配校准工时。从安装边界来看,该转向节的横向跨距适配常规15-18寸轮毂的安装空间,上部叉臂的开口尺寸匹配麦弗逊悬架的下摆臂连接点位置,下部轴颈的螺纹规格与锁紧力矩符合主流乘用车的轮毂装配标准,可直接用于同平台车型的底盘件替换开发。建模过程中对零件的壁厚做了均匀化处理,非承载区域做了局部减重挖槽,在保证整体抗弯、抗扭强度满足台架试验要求的前提下,尽可能降低构件自身重量,减少簧下质量对悬架响应特性的影响。零件各加工面的粗糙度要求根据配合属性做了区分,轴承配合面达到Ra1.6的精度要求,非配合的铸造表面保留自然拔模斜度,兼顾加工成本与使用性能。装配体中包含了主销、衬套、锁紧螺母、防尘盖等全套附属零件,各零件间的配合关系完全按照实际装配约束设置,可直接用于运动仿真,验证转向过程中各部件的运动干涉情况,也可作为有限元分析的基础模型,校核极限工况下的结构变形与应力分布。
- 上一篇:剖分式滑动轴承座装配结构设计
- 下一篇:半重叠套筒联轴器结构设计与装配方案
- 全部评论(0)
- 模板大小 859.87 KB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering,Autodesk Inventor
- 软件分类 汽车类
