承插式开口销管路连接接头结构设计

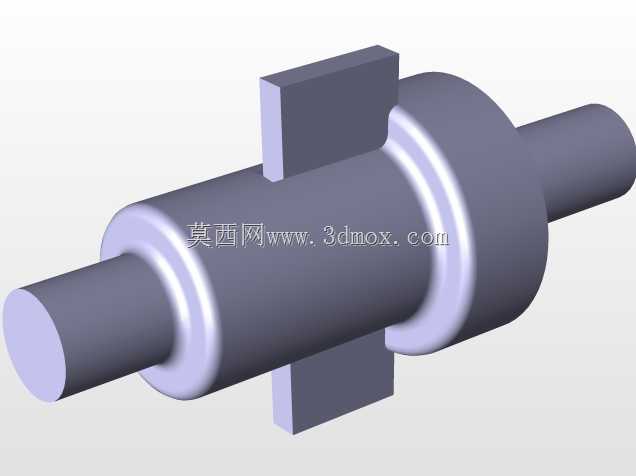

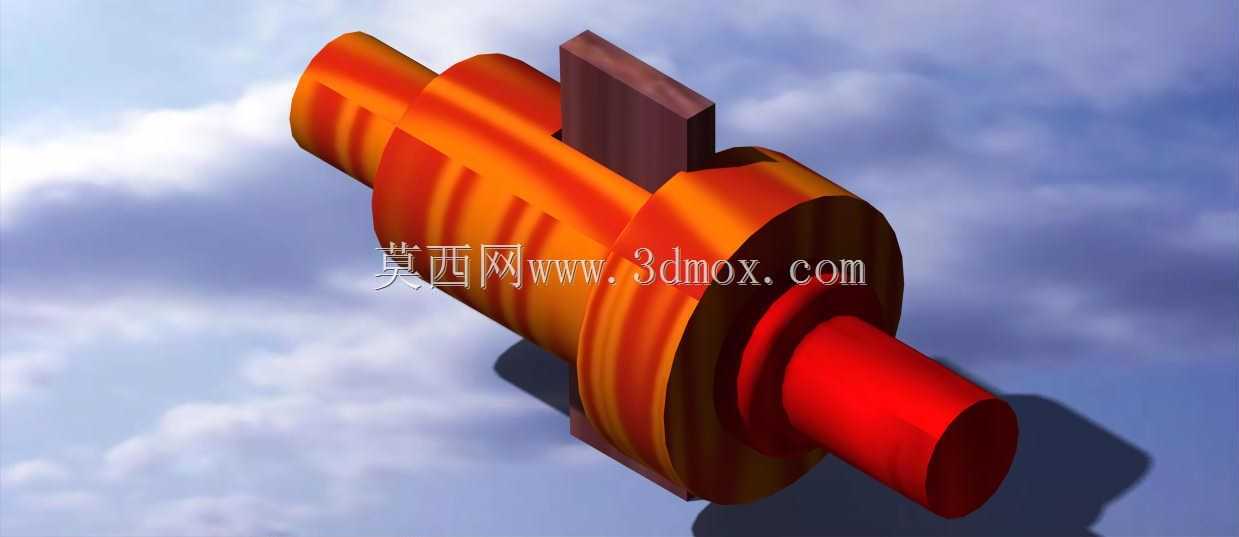

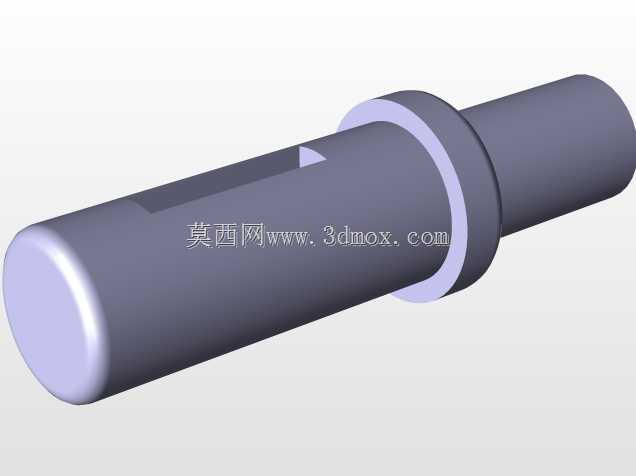

这类承插式开口销接头，主要应用在中低压流体输送管路的快速连接场景，常见于工程机械液压支路、小型气动设备管线、农用机械输油管路等需要频繁拆装维护的部位，相比螺纹连接能减少装配时的管体扭转应力，避免密封件因扭转剪切提前失效。接头主体采用阶梯轴式的承插结构，一端为适配标准管径的插入端，外圆加工有多道环形密封槽，装配时套入对应规格的O型圈后插入对接管路的内孔，依靠密封圈的径向压缩实现静密封，无需额外缠绕密封带或涂抹密封胶，能降低现场装配的操作门槛。开口销锁紧结构设置在接头中部的凸台位置，对接时管路外壁的定位卡槽会与凸台处的销孔对齐，将矩形截面的开口销沿径向插入销孔，穿过卡槽后掰开销尾即可完成轴向锁紧，这种锁紧方式能承受一定的轴向拉脱力，同时在设备运行产生振动的工况下，不会像卡簧结构那样出现松脱弹出的问题，日常维护时只需撬开销尾拔出销体，即可快速分离管路，无需借助大型扳手等工具，适合野外作业场景下的应急维修。设计过程中需要重点控制承插端的外径公差，通常取h7级精度配合，既保证插入时的顺畅度，又能给密封圈提供合理的压缩量，压缩量过大容易导致装配时密封圈被切边，压缩量不足则会出现渗漏问题；中部凸台的外径要大于对接管路的法兰端面，起到轴向限位的作用，避免插入过深挤压管路内部的流道造成通径减小。开口销的安装孔需要垂直于接头轴线，孔位与承插端定位台阶的距离要和对接管路的卡槽位置严格匹配，误差控制在0.1mm以内，防止装配后出现轴向窜动。接头整体外形为回转体加径向销块的结构，最大外轮廓为中部凸台的圆柱面，安装时需要预留足够的径向空间用于插拔开口销，通常销体两侧要留出至少20mm的操作空间，避免周边管线或结构件遮挡导致销子无法装配。流道部分采用等径设计，内壁过渡位置做圆角处理，减少流体经过时的压力损失，同时避免杂质在台阶位置沉积造成管路堵塞。这类接头的材质通常根据输送介质选择，输油场景多用45号钢调质处理，表面做发黑防锈处理，输水或腐蚀性介质场景可选用不锈钢材质，密封件则根据工作温度范围选择丁腈橡胶或氟橡胶材质，适配不同的工况需求。建模过程中需要重点验证销孔与对接卡槽的装配干涉问题，模拟插拔过程中销体与接头本体、对接管路的间隙，确保装配路径无阻碍，同时要校核锁紧状态下开口销的剪切强度，保证在额定工作压力下的拉脱力满足管路系统的安全要求。
